3. Nombre de triangles de base nécessaires (ossature pour 1 capteur solaire : positionnez 2 triangles de base ; ossature avec 2
capteurs plans : 3 triangles de base) en position repliée les uns par rapport aux autres de manière adéquate.
Fig. 3-6
4. Enfoncez les boulons à tête bombée (pos. 1o) par le dessous dans les alésages pré-percés (figure agrandie 3-6) et placez les
entretoises transversales orthogonalement par rapport au triangle de base avec les orifices des vis pré-percés en
correspondance avec les boulons à tête bombée (fig. 3-6).
5. Fixez les vis hexagonales à l'aide des écrous hexagonaux avec denture de blocage (pos. 1m).
6. Orientez le second triangle dans la position de montage de votre choix sur la face libre des entretoises transversales à l'aide
du rail de profilé de montage, (fig. 3-7).
7. Insérez là aussi respectivement les boulons à tête bombée l'un après l'autre et fixez-les respectivement avec les écrous
hexagonaux avec denture de blocage (figure agrandie 3-7).
EKSV26P/EKSH26P
Montage de capteurs solaires sur toit en terrasse
008.1618533_00 – 12/2012
Un triangle de base est composé d'un rail de base, d'un rail d'appui et des deux rails télescopiques.
1o
Montage des entretoises
À ce moment du montage, ne serrez pas encore les vis trop fortement, car sinon les entretoises transversales
peuvent être positionnées de travers. Ceci aurait pour conséquence que les lests à mettre ultérieurement en
place ne pourraient pas être positionnés de manière exacte.
1m
1m
1o

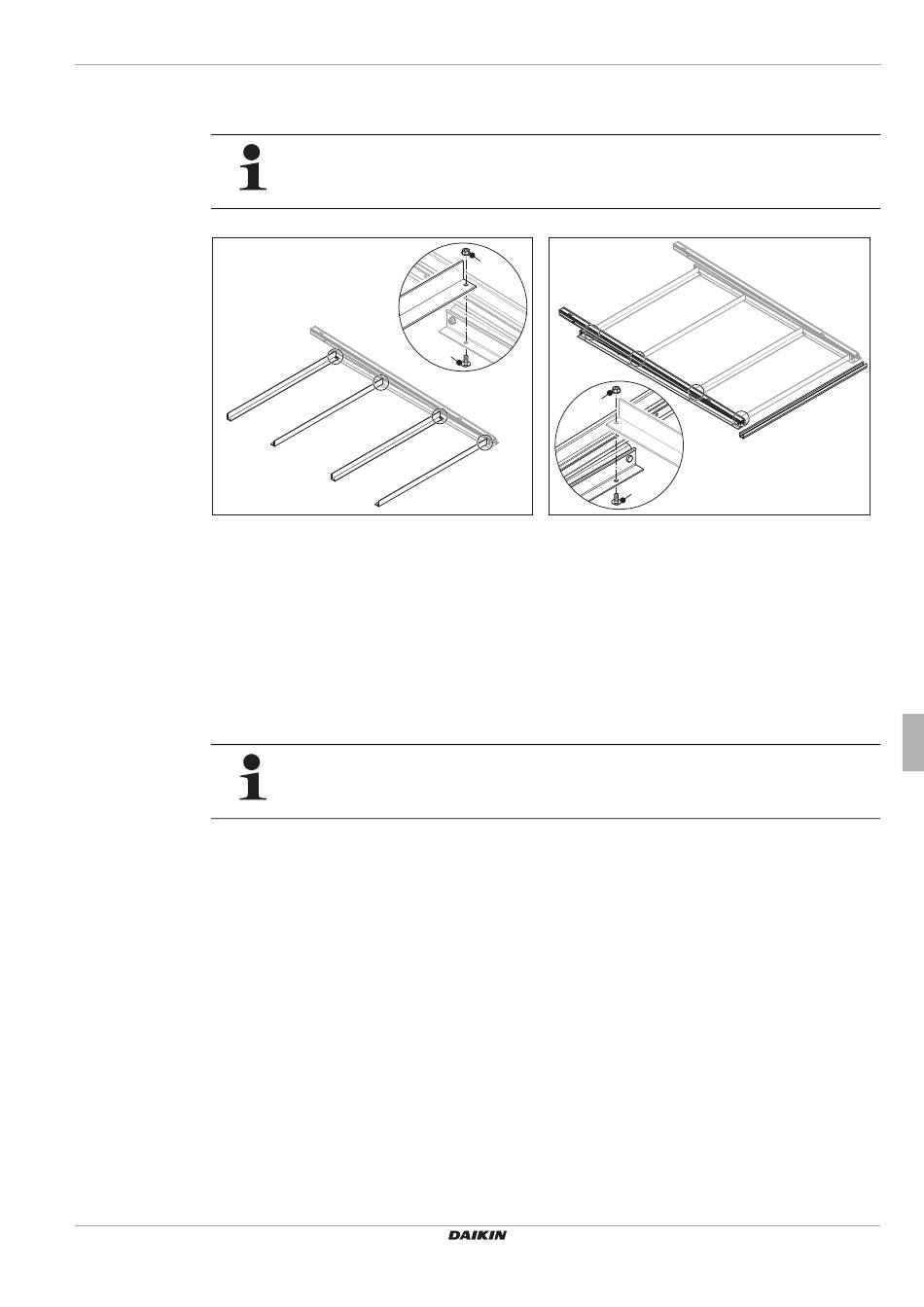

Fig. 3-7 Montage du second triangle avec entretoises transversales
3 x Montage
