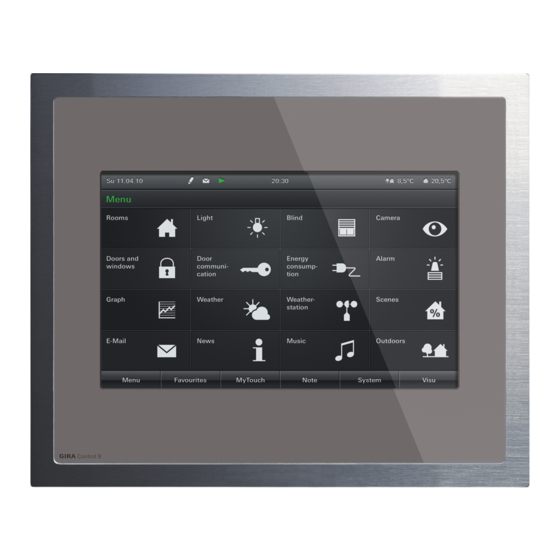

Gira Control 9 Client 2
Gira Control 9 Client 2
N° de commande: 2097 00
Mode d'emploi
1
Consignes de sécurité
Le montage et le raccordement d'appareillages électriques doivent être réservés à des
électriciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et la res-
pecter.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appa-
reil ou sur la charge. Couper en particulier tous les disjoncteurs qui fournissent des tensions
dangereuses à l'appareillage ou à la charge.
Ne pas utiliser d'objets pointus ou tranchants pour la manipulation de l'écran. La surface tactile
peut être endommagée.
Ne pas utiliser d'objets tranchants pour le nettoyage. Ne pas utiliser de produits puissants,
d'acides ou de solvants organiques.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utilisateur fi-
nal.
2
Conception de l'appareillage
(1)
Fixations pour cadre
(2)
Haut-parleur
(3)
Raccord USB
(4)
Microphone
(5)
LED d'état
(6)
Bouton-poussoir Marche/arrêt
(7)
Emplacement pour carte mémoire SD
(8)
Trous pour fixation murale
82598212
Figure 1: Vue de devant sans cadre
27.03.2019
1 / 13
Publicité
Manuels Connexes pour Gira Control 9 Client 2
Sommaire des Matières pour Gira Control 9 Client 2
- Page 1 Gira Control 9 Client 2 Gira Control 9 Client 2 N° de commande: 2097 00 Mode d'emploi Consignes de sécurité Le montage et le raccordement d'appareillages électriques doivent être réservés à des électriciens spécialisés. Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et la res- pecter.
- Page 2 Windows 7. Tous les composants requis pour le fonctionnement de l'appareil sont préinstallés. Les autres pilotes ou programmes, par ex. le pack logiciel Gira QuadClient, peuvent être installés à tout moment en cas de besoin. ® ® L'autocollant de licence Microsoft Windows est placé...
- Page 3 À la sortie du mode Veille, le mot de passe doit être saisi. À l'état de livraison, l'appareil se connecte automatiquement avec le nom d'utilisateur Control et le mot de passe gira au moment de la mise en marche. Exécution d'un redémarrage Si l'appareil n'autorise plus aucune commande, il est possible d'arrêter l'appareil spécifique-...
- Page 4 La fonction « Curseur Gira » optimise le fonctionnement de l'appareil en cas de contact prolon- gé avec l'écran, par ex. en cas de variation ou de déplacement des stores.
- Page 5 Gira Control 9 Client 2 – Mode de fonctionnement présentation : L'écran ne s'éteint pas automatiquement ou devient plus sombre. La luminosité est ajus- tée de telle sorte que 50 % de luminosité puisse être sélectionné au maximum. Filtre d'écriture basé sur fichier L'appareil contient un lecteur M.2-SSD, qui fait office de mémoire de masse.
- Page 6 Gira Control 9 Client 2 Raccordement au réseau (10) Ouvertures d'aération (11) Raccordement Ethernet (12) 2x raccords USB-2.0 (13) Raccordement pour les entrée et sortie audio Figure 3: Montage dans boîtier encastrable Recommandation : monter à hauteur des yeux pour permettre une lecture optimale.
- Page 7 Gira Control 9 Client 2 Raccordement de l'appareil au réseau Ethernet Le raccord Ethernet (11) sert au raccordement réseau IP, avec le connecteur et le câble Ether- net joints. Veiller à ce que les couleurs des fils, EIA/TIA-568-A ou -B, soient affectées correctement comme indiqué...
- Page 8 Gira Control 9 Client 2 Raccordement de l'appareil à la tension de réseau DANGER! Risque de choc électrique en contact des pièces conductrices ! La tension de ré- seau et la très basse tension se trouvent dans un boîtier commun. En cas de défaut, d'autres composants raccordés peuvent également conduire la tension.
- Page 9 Activer la protection en écriture. Restauration du système d'exploitation Si le Gira Control 9 Client 2 ne charge plus correctement le système d'exploitation installé, le système d'exploitation peut être sérieusement endommagé. Dans ce cas, il est possible de ré- installer le système d'exploitation.
- Page 10 ￭ Mettre l'appareil en marche. ￭ Dès que le logo Gira s'affiche lors de l'auto-test, appuyer sur la touche F10 du clavier. ￭ Dans le menu Please select boot device , sélectionner l'entrée USB Recovery-Stick puis confirmer avec la touche Entrée.
- Page 11 Pour afficher la visualisation libre, il est nécessaire de charger dans HS Expert le modèle cor- respondant, adapté à la résolution de Gira Control 9 Client 2. Des informations détaillées sur les instructions et le fichier de design nécessaire sont dispo- nibles dans la zone de téléchargement Gira.
- Page 12 Gira Control 9 Client 2 Raccordements Entrée audio Line-in, stéréo Entrée audio Line-in, stéréo Carte mémoire SDHC, max. 32 Go Version USB 1.1/2.0 Raccord 3× type A(2x à l'arrière, 1x à l'avant) Réseau Type 10/100 MBit/s Ethernet Raccordement LAN Douille RJ45 8/4 pôles Dimensions Dimensions L×H×P...
- Page 13 Veuillez remettre ou envoyer les appareils défectueux port payé avec une description du défaut au vendeur compétent pour vous (commerce spécialisé/installateur/revendeur spécialisé en matériel électrique). Ceux-ci transmettent les appareils au Gira Service Center. Gira Giersiepen GmbH & Co. KG...
