Système 3000
Module de commande de store avec entrée de poste secondaire
Module de commande de store avec entrée de poste secondaire
N° de commande : 5414 00
Manuel d'utilisation
1 Consignes de sécurité
Le montage et le raccordement d'appareillages électriques doivent être réser
vés à des électriciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et
la respecter.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir
sur l'appareil ou sur la charge. Couper en particulier tous les disjoncteurs qui four
nissent des tensions dangereuses à l'appareillage ou à la charge.
Risque d'électrocution. Ne pas monter l'appareil sur des supports conducteurs d'électri
cité sans raccord de terre ou le mettre en contact avec ces supports.
Risque de blessures. Utiliser l'appareillage uniquement pour la commande de moteurs
de stores, de volets roulants ou de marquises. Ne raccorder aucune autre charge.
Si plusieurs moteurs doivent être raccordés en parallèle sur une sortie, respecter impé
rativement les indications du fabricant et, le cas échéant, utiliser un relais d'isolation.
Les moteurs risquent d'être endommagés.
Utiliser uniquement des moteurs de stores avec des interrupteurs de fin de course méca
niques ou électroniques. Vérifier le bon ajustage de l'interrupteur de fin de course. Res
pecter les indications du fabricant du moteur. Le dispositif peut être endommagé.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili
sateur final.

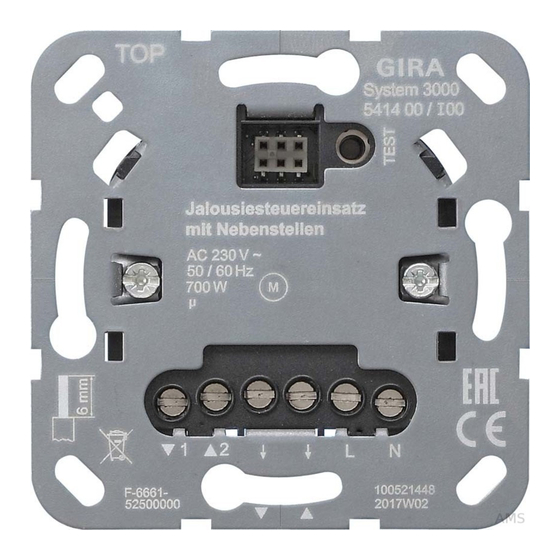

2 Conception de l'appareillage
(1) Commande de store
(2) Cadre
(3) Garniture
(4) Bornes de raccordement
(5) Touche TEST
82595602
Figure 1
14.03.2017
1/6
