NOTICE D'INsTAllATION ET D'INsTRuCTION
Module de relais de commande
M500RA
CARACTÉRIsTIquEs TEChNIquEs
Tension normale de fonctionnement :
Consommation maximale de courant :
Courant de fonctionnement moyen :
Résistance de fin de ligne :
Température ambiante :
Humidité ambiante :
Dimensions :
AccessoIres :
AVANT DE COMMENCER l'INsTAllATION
Les renseignements qui suivent constituent un guide succinct
d'installation. Pour obtenir des renseignements détaillés sur
le système, consulter le manuel d'installation du panneau de
commande. S'il est prévu d'installer le module dans un sys-
tème existant, informer la personne responsable du système
et les autorités locales que le système sera temporairement
hors service. Mettre le panneau de commande hors tension
avant d'installer les modules.
AVIS : Remettre le présent manuel au propriétaire/utilisateur
de ce matériel.
DEsCRIPTION GÉNÉRAlE
Le module de commande M500RA est prévu pour les sys-
tèmes intelligents à 2 fils dans lesquels l'adresse de chaque
module est sélectionnée au moyen des commutateurs rota-
tifs intégrés. Il permet à un panneau de commande compa-
tible de faire basculer individuellement des contacts par une
commande codée. Le relais comprend deux jeux isolés de
contacts de forme C, qui fonctionnent comme un relais DPDT
et dont les caractéristiques sont celles indiquées dans le ta-
bleau ci-après. Le module ne surveille pas les connexions du
circuit aux contacts du relais. Il comporte un témoin lumineux
commandé par le panneau de commande. On peut utiliser le
M500RA pour remplacer un module M500CA configuré pour
fonctionner en forme C.
COMPATIBIlITÉ
Pour qu'il fonctionne correctement, ce module doit être rac-
cordé à un panneau de commande compatible.
MONTAGE
Le M500RA se monte directement sur une boîte carrée de 4
po (Fig. 2A) et de 2 1 / po min. de profondeur. On peut aussi
8
se procurer des boîtes électriques pour montage en saillie
(SMB500) auprès de System Sensor.
Câblage
Remarque : Tout le câblage doit être conforme aux codes et
règlements pertinents. Lorsqu'on utilise des modules de com-
mande dans des circuits à courant non limité, il faut utiliser la
barrière CB500 pour satisfaire aux exigences ULC de sépa-
ration entre les bornes et le câblage qui sont à courant limité
et ceux qui ne le sont pas. La barrière doit être placée dans
SS-460-002
15 à 32 V c.c.
6,5 mA (témoin allumé)
300 µA, 1 communication toutes les 5 secondes
non utilisée
32 ˚F à 120 ˚F (0 ˚C à 49 ˚C)
10 % à 93 % sans condensation
4 1 / po H x 4 po L x 1 1 / po P (se monte sur une boîte carrée de 4 po sur 2
2 4
Boîte électrique SMB500; barrière CB500
1
6581 Kitimat Road, Unit 6, Mississauga, Ontario L5N-3T5
Téléphone : 1-800-SENSOR2, Télécopieur : 905-812-0771
une boîte de jonction de 4 po x 4 po x 2
doit être placé dans la barrière et fixé à la boîte de jonction
(Fig. 2A). Le câblage à courant limité doit être placé dans la
section isolée de la barrière (Fig. 2B).
1. Poser le câblage du module conformément aux dessins
d'installation et aux schémas de câblage appropriés.
2. Régler l'adresse sur le module selon les dessins d'installa-
tion.
3. Fixer le module sur la boîte électrique (fournie par l'installa-
teur), comme montré sur la figure 2A.

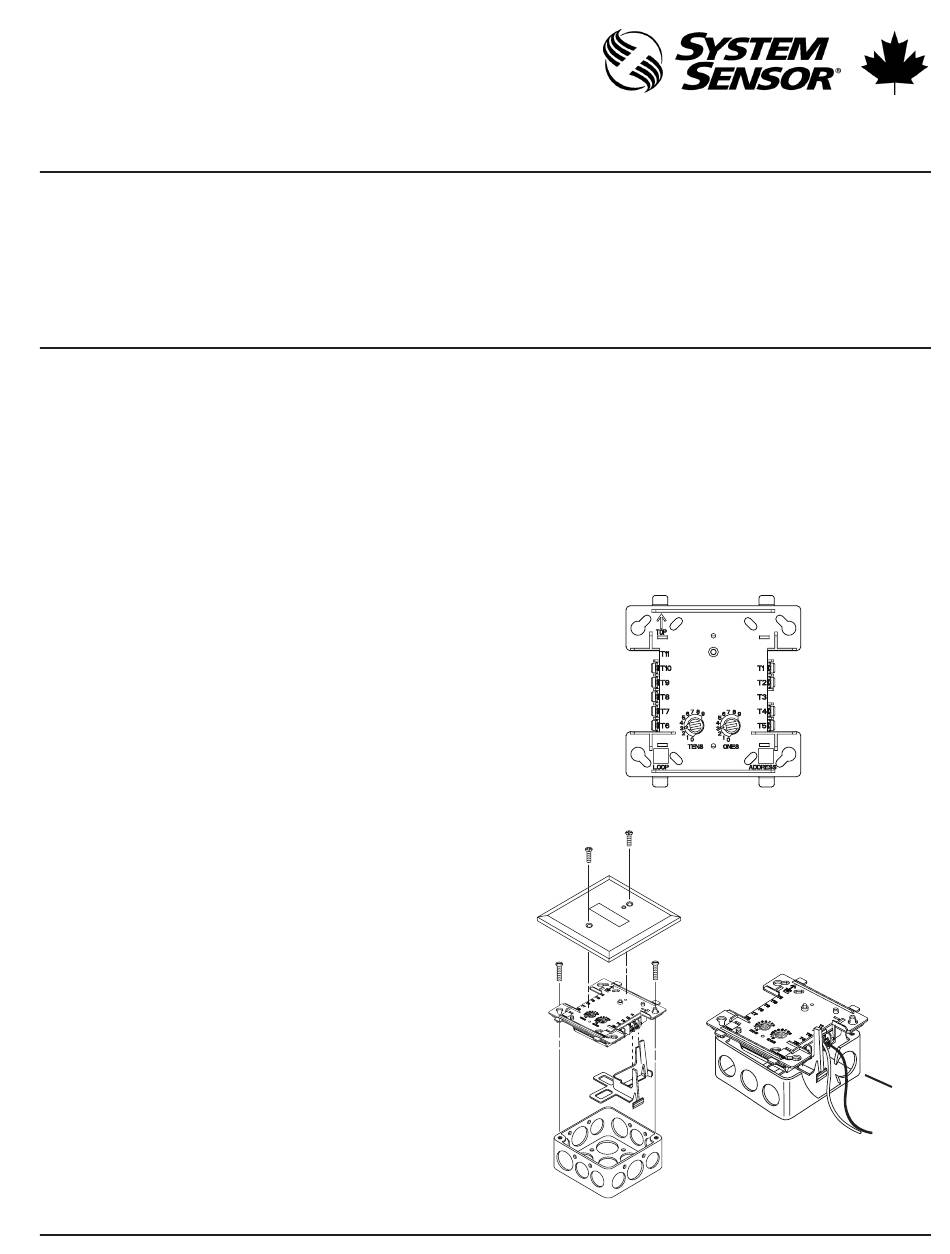

Figure 1. Commandes et témoins lumineux
Figure 2A. Montage du module avec barrière
www.systemsensor.ca
1 / po de profondeur.)
8
/ po, et le module
1
8
C0925-01
Figure 2B.
SEC TI O N
I SO LÉE
C0927-01
C0926-01
