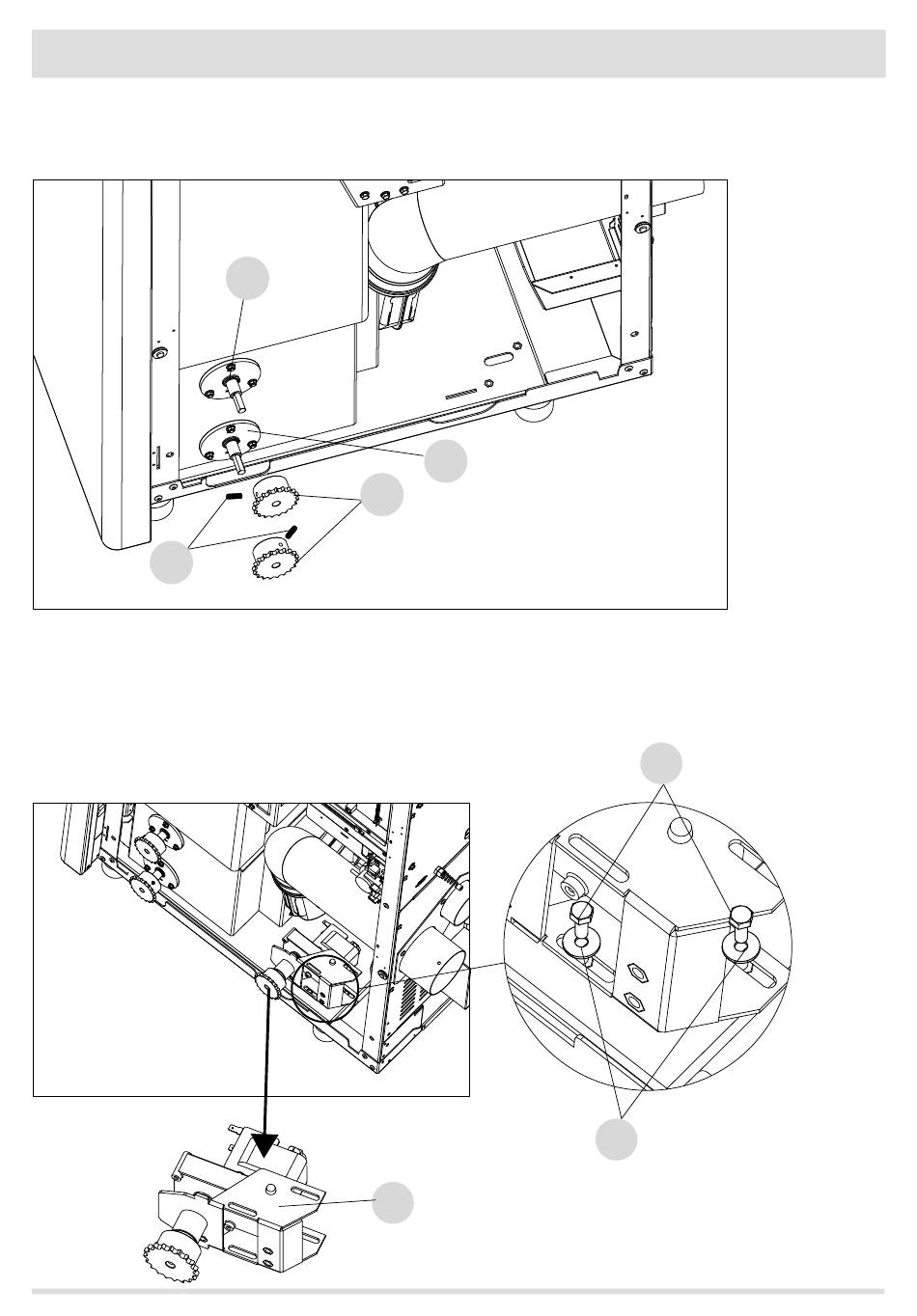

8-MONTAGE DU CHARIOT DU CÔTÉ GAUCHE
Prendre les deux pignons « T » et les insérer sur les extrémités des vis sans fin « G » et « F », puis les bloquer avec les vis « U » (à droite de
la chaudière).
F
G
T
U
À ce stade, prendre le motoréducteur « P » et le fixer à la chaudière à l'aide des deux rondelles « R » et les deux vis « Q ».
Avant de fixer complètement le motoréducteur « P », mettre en place la chaîne « S ».
Q
R
P
Service technique - Droits réservés - Reproduction interdite
47
