4.6 Câble rallonge pour radar
Au besoin, vous pouvez utiliser un câble rallonge pour le radar.

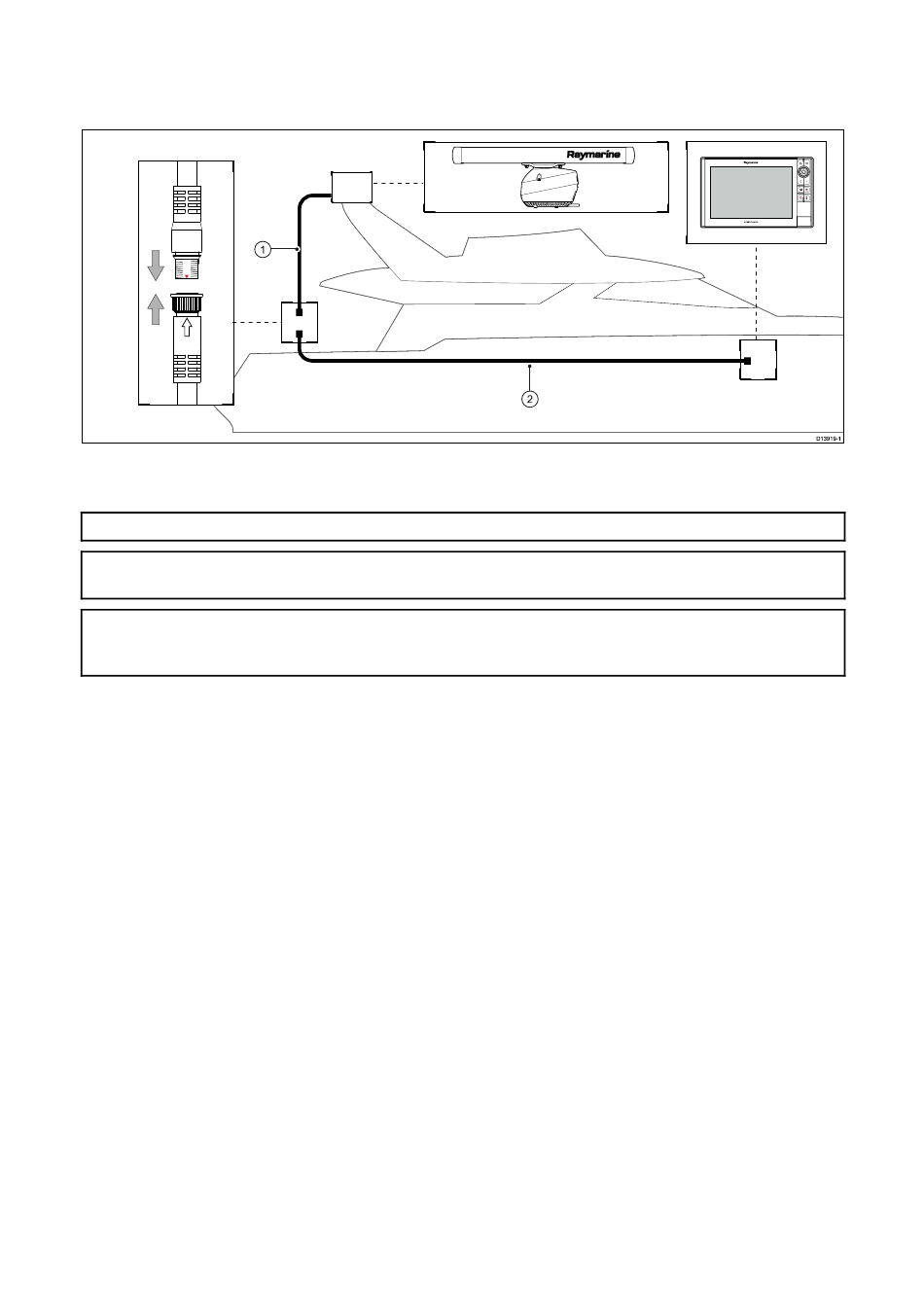

1.
Câble alimentation/données prolongateur pour radar.
2. Câble combiné alimentation/données pour radar.
Note : Le câble prolongateur se connecte à l'antenne radar.
Note : La longueur maximale du câble de radar combiné alimentation/données (y compris toutes
les rallonges) ne doit pas dépasser 25 m (82').
Note : Les raccordements électriques du câble combiné alimentation/données pour radar
DOIVENT être connectés au module convertisseur de tension VCM100 (NON illustré dans le
schéma ci-dessus).
Pour les systèmes en réseau RayNet, un switch réseau RayNet HS5 est requis entre le câble
combiné alimentation/données et le MFD. Ces connexions ne sont PAS illustrées dans le schéma.
Pour les systèmes en réseau SeaTalk
alimentation/données et le MFD. Pour les connexions SeaTalk
requis pour la connexion directe au MFD. Ces connexions ne sont PAS illustrées dans le schéma.
Câbles et connexions
hs
, un switch SeaTalk
hs
est requis entre le câble combiné
hs
hors réseau, un coupleur relais est
