Connexion au radar

Suivez les étapes ci-dessous pour raccorder le câble combiné alimentation/données au radar.
1. Assurez-vous que l'alimentation électrique du navire est coupée.
2. Vérifiez que l'écran multifonctions à connecter à l'antenne a été installé conformément aux
instructions d'installation fournies avec cet appareil.
3. Desserrez la vis de fixation du panneau arrière puis dégagez avec précaution le panneau arrière
au dos de l'antenne.
La vis de fixation reste attachée en permanence au panneau arrière pour éviter de la perdre, et le
panneau arrière reste attaché à l'antenne avec un cordon. N'essayez pas de détacher le cordon
ou d'enlever complètement la vis de fixation du panneau arrière.
4. Au besoin, acheminez le câble combiné alimentation/données dans l'embase de l'antenne,
comme indiqué dans les illustrations d'acheminement des câbles dans cette section.
L'acheminement du câble dépend de l'emplacement de montage que vous avez choisi pour
votre antenne.

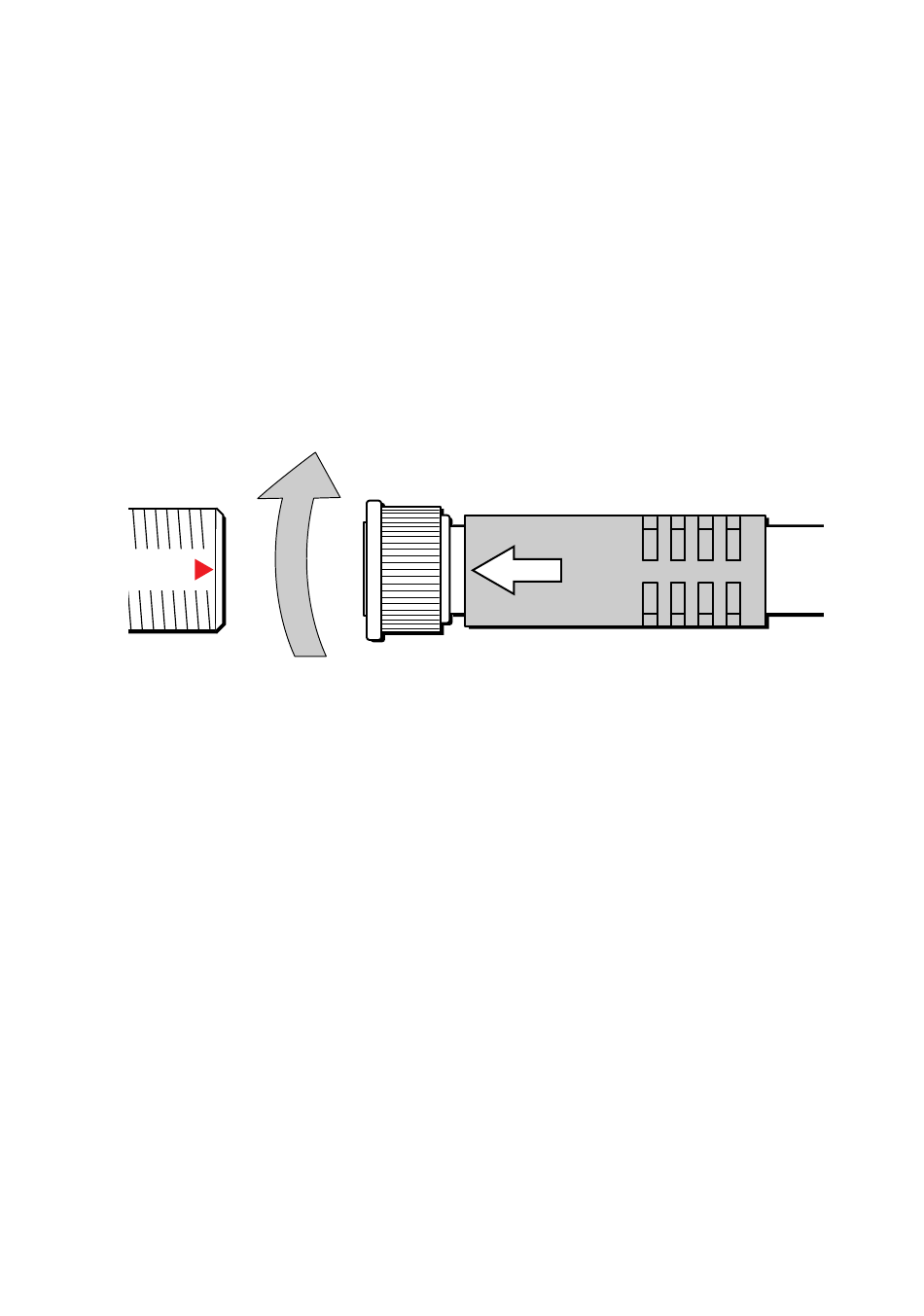

5. Veillez à aligner la flèche sur le connecteur du câble d'alimentation/données sur le triangle rouge
apposé sur le connecteur de l'antenne radar.
6. Poussez soigneusement la fiche du câble dans le connecteur de l'antenne puis serrez le collier
à la main.
7. Utilisez l'outil en plastique fourni pour terminer de serrer le collier. N'utilisez PAS une clé ou un
autre outil, au risque d'endommager le connecteur.
