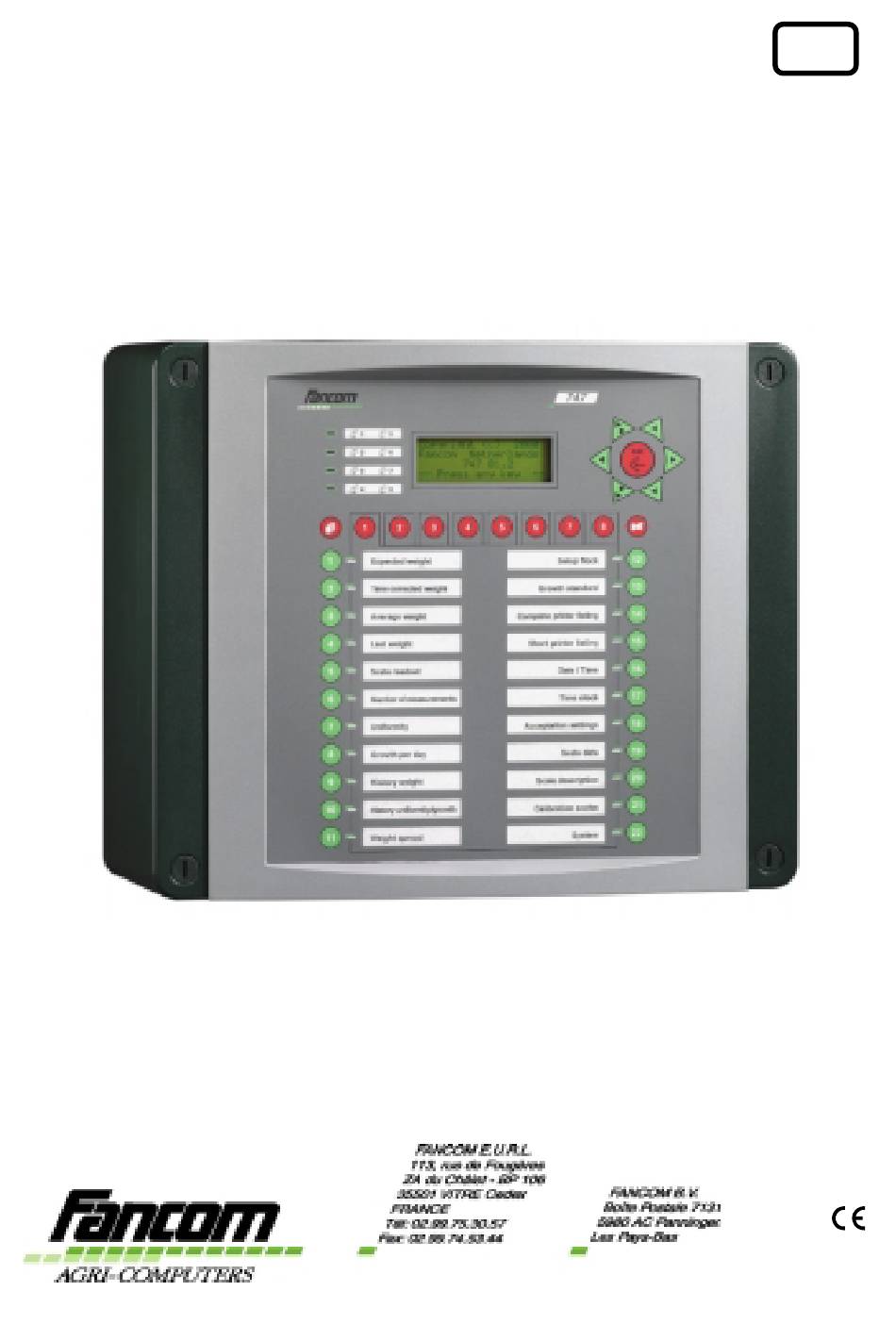

- Page 1 NOTICE D'INSTALLATION VERSION B1...
- Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.
-
Page 3: Table Des Matières
Fancom 747 Table des matières Table des matières Sur cette notice 1. Introduction ....................1 2. Caractéristiques techniques ..............2 3. Instructions de sécurité et avertissements...........3 3.1 Généralités..................3 3.2 Panne....................3 3.3 Installation..................4 4. Montage et installation ................5 5. Réglages système ...................7 5.1 Généralités..................7 5.2 Configuration ..................8... -
Page 4: Sur Cette Notice
Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires. -
Page 5: Introduction
Fancom 747 1. Introduction 1. Introduction Fancom a développé l'ordinateur de pesage 747 pour le pesage continu de volaille. Le système de pesage est constitué d'un ordinateur de pesage pour volaille et de huit pesons électroniques maximum. Communication La connexion avec un PC est possible, même à grandes distances en utilisant un modem. -
Page 6: Caractéristiques Techniques
Plage de température en stockage -10°C à 50°C Hygrométrie < 95%, non-condensant Communication ♦ FNet, réseau Fancom pour l’intercommunication des ordinateurs et branchement avec des PC*. ♦ I Réseau-I/O pour des entrées et sorties supplémentaires à l’aide des modules I/O* ♦... -
Page 7: Instructions De Sécurité Et Avertissements
L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension. -
Page 8: Installation
Fancom 747 3. Instructions de sécurité et avertissements 3.3 Installation 1. Se prémunir des décharges électrostatiques (DES), quand vous travaillez sur l’ordinateur. 2. Choisir un lieu de travail propre et sec. Couper l’alimentation avant d’installer l’ordinateur. 3. Utiliser toujours les câbles spécifiés sur les plans de branchement (annexe) et suivre toutes les instructions mentionnées. -
Page 9: Montage Et Installation
Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension. - Page 10 Fancom 747 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.
-
Page 11: Réglages Système
à l'exception du code d'entrée. Les réglages système ne sont pas faits pour l'utilisation quotidienne. Ils sont faits à l'installation de l'ordinateur 747 et protégés au moyen d'un code d'entrée. Le code d'entrée est une combinaison de cinq touches au maximum. -
Page 12: Configuration
Fancom 747 5. Réglages système 5.2 Configuration 5.2.1 Généralités Choisir Système ! 1. Configuration ! 1. Généralité. Le texte suivant apparaît sur l'afficheur: >>Généralité 2× Nouv. code d'entrée Heure 6:26 Date Lu 31-05-99 Temps synch. °C Unité temp. Unité vit. vent Version 747 B1.0... -
Page 13: Communication
♦ mètres par seconde (m/s) oo ♦ Miles per hour (Mph), 1Mph ~ 0.45m/s Version: Affichage du numéro de la version du logiciel 747. 5.2.2 Communication Choisir Système ! 1. Configuration ! 2. Communication. Le texte suivant apparaît sur l'afficheur: >>Communication... - Page 14 Fancom 747 5. Réglages système Baudrate Avec une communication série, il faut programmer Baudrate. communication fonctionne normalement à 2400Bd, mais communication par l’intermédiaire d’un modem 1200Bd, la vitesse de transmission des autres appareils sera adaptée en conséquence sur 1200Bd. Comm R: Il y a des compteurs de communication pour Réception et Transmission.
-
Page 15: Installation
Fancom 747 5. Réglages système 5.3 Installation 5.3.1 Généralités Choisir Système ! 2. Installation. Le texte suivant apparaît sur l'afficheur: >>Installation 1 Généralité 2 Réglage peson Choisir Système ! 2. Installation ! 1. Généralité Le texte suivant apparaît sur l'afficheur: >>Généralité... - Page 16 Fancom 747 5. Réglages système Le Tableau 1 montre les réglages qui s'appliquent aux différentes applications. Tableau 1: Résumé des applications avec leurs réglages Applications Poulets Réglage Dindons Reprod. Anim. parent. chair Courbe lim. calc. pesons 1,3,5,7 de la courbe %inférieur...
-
Page 17: Réglage Peson
Fancom 747 5. Réglages système 5.3.2 Réglage peson Choisir Système ! 2. Installation ! 2. Réglage peson. Le texte suivant apparaît sur l'afficheur: >>Réglage peson Nb. stable Dév. stable >> -399584 Poids 2097 >> Span 2870 Offset -397279 >> Cor. Span 10000000 Cor. - Page 18 Fancom 747 APPENDIX 1: Résumé menu ANNEXE 1: Résumé menu 1 Configuration 2 Installation 3 RAM interne >>Configuration 1 Généralité 2 Communication Paragraphe 5.2 >> Généralité Nouv. Code d'entrée Heure ..:.. Date ..-..-.. Temps synch..Unité temp. Unité vit. Vent Paragraphe 5.2.1...
- Page 19 Fancom 747 APPENDIX 1: Résumé menu 1 Configuration 2 Installation 3 RAM interne >>Installation 1 Généralité 2 Réglage peson Paragraphe 5.3 >>Généralité Nb. de pesons Application Paragraphe 5.3.1 >>Réglage peson Nb. stable Dév. Stable >> ..Poids ..>> Span ..
-
Page 20: Annexe 2: Alarmes Système
Fancom 747 ANNEXE 2: Alarmes système ANNEXE 2: Alarmes système L’ordinateur contrôle régulièrement son propre programme. l’ordinateur détecte une erreur, le numéro de l’erreur (plus grand que 100) sera affiché. Tableau 2: Résumé des alarmes de système Code Cause Votre action Alarme Backup Neutraliser l’alarme,... - Page 21 Eviter que les cables de commande touchent et/ou croisent des cables de puissance 220-240Vac Relais d'alarme est reservé à des courants 50-60Hz de faible intensité. IMPORTANT!!! L'ordinateur doit être bien mis à la terre! Brancher chaque appareil de Fancom suivant les normes en vigueur...
- Page 22 IMPORTANT: L'alimentation de l'ILM.1 est en 24 Vdc. Il faut une alimentation 24 Vdc dans chaque bâtiment. Lorsque le ou les ILM.1 sont dans le même bâtiment que le 747, on utilise l'alimentation 24 Vdc du 747. Adressage ILM.1 8 pesons maxi peuvent être branchés sur l'ordinateur 747.
- Page 23 SITUATION à 747 (exemple) Bâtiment 2 Bâtiment 3 Bâtiment 4 10m. Boîte de jonction Max. 40m. Peson 24Vdc 220Vac 24Vdc 220Vac Résistance de bouclage 24Vdc 220Vac I/O-Net Résistance Communication de bouclage OPTION: en boucle Réseau I/O Module de communication par réseau...
- Page 24 Le premier et le dernier système doivent être terminés à l'aide L'ordre des systèmes FNET d'une résistance dans le réseau de 120Ω n'est pas important. La polarité du reseau FNet n'est pas importante. Brancher chaque appareil de Fancom suivant les normes en vigueur...
