ÉQUIPEMENT DE LA SÉRIE AC / DC
Opération
Remarque: lorsque vous travaillez en mode GTAW (modes HF et LIFT TIG), la source
d'alimentation reste active jusqu'à ce que le temps de descente sélectionné soit écoulé.
AMPS
Courant
de haut
Courant
de base
arc enflammé
Pente vers le haut
Courant
initial
Courant de crat re
Pr -flux
é
Appuyer et maintenir
D clencheur de
é
le d clencheur
é
d clenchement
é
8. Bouton de sélection de processus
Le contrôle de sélection de processus est utilisé pour sélectionner le mode de soudage
souhaité. Deux modes sont disponibles, GTAW (TIG) et MMA (Stick).

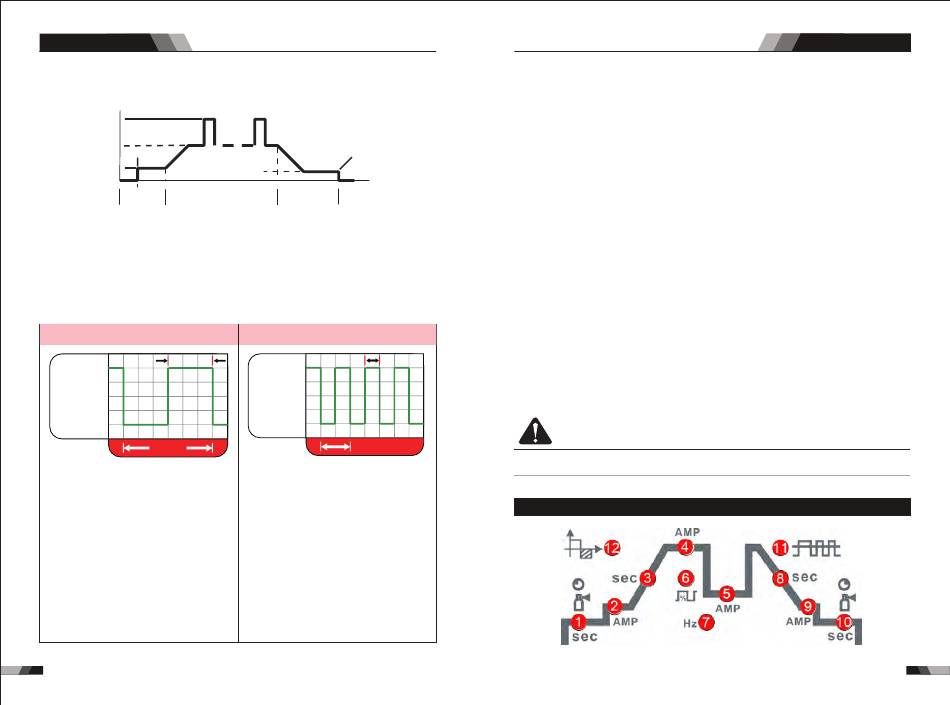

9. Bouton d'impulsion
Appuyez sur le bouton PULSE pour activer et désactiver le mode d'impulsion
TIG puls conventionnel
é
Heure de
Heure de
De pointe
pointe (%)
pointe (%)
AMPS
Contexte
AMPS
(% du pic)
Cycle
d'impulsion
Typiquement de 1 à 10 PPS. Fournit un effet
de chauffage et de refroidissement sur la
flaque de soudure et peut réduire la distorsion
en abaissant l'intensité moyenne. Cet effet de
chauffage et de refroidissement produit
également un motif d'ondulation distinct dans
le cordon de soudure. La relation entre la
fréquence d'impulsion et la vitesse de
déplacement détermine la distance entreles
ondulations. La pulsation lente peut
également être coordonnée avec l'ajout de
métal d'apport et augmenter le contrôle global
de la flaque de soudure.
16
Pente descente
Arc terminé
è
TEMPS
Post-flux
Appuyer et maintenir
D clencheur de
é
le d clencheur
é
d clenchement
é
TIG puls
é à
grande vitesse
Heure de
De pointe
pointe (%)
AMPS
Contexte
AMPS
(% du pic)
Cycle
d'impulsion
Au-delà de 40 PPS, le TIG pulsé devient plus
audible que visible, provoquant une agitation
accrue des flaques pour une meilleure
microstructure soudée
L'impulsion du courant de soudage à haute
vitesse - entre un pic élevé et un ampérage de
fond faible - peut également resserrer et
focaliser l'arc. Ceci entraîne une stabilité
maximale de l'arc, une pénétration accrue et
des vitesses de déplacement accrues (plage
commune: 100-500 PPS).
Les effets d'accentuation d'arc des impulsions
à grande vitesse sont étendus à de nouvelles
dimensions. La capacité à pulser à 5 000 PPS
améliore encore la stabilité de l'arc et le
potentiel de concentration, ce qui est
extrêmement bénéfique pour l'automatisation
lorsque des vitesses de déplacement
maximales sont requises.
ÉQUIPEMENT DE LA SÉRIE AC / DC
10. Indicateurs de paramètres de la Programmation
Ces voyants s'allumeront lors de la programmation.
11. Contrôle positif
Le bouton positif est utilisé pour sélectionner plus dans la séquence de programmation
12. Negative Kontrolle
Le bouton Négatif est utilisé pour moins sélectionner dans la séquence de programmation.
13. Sélection du bouton de fonction
Ce bouton peut sélectionner différents paramètres de programmation du n ° 10.
14. Terminal de soudage négatif
Terminal de soudage négatif. Le courant de soudage s'écoule de la source d'alimentation via
des bornes de type à baïonnette robuste. Cependant, il est essentiel que la fiche mâle soit
insérée et tournée fermement pour obtenir une bonne connexion électrique.
15. Sortie de gaz de protection
La sortie de gaz de protection située sur le panneau avant est une connexion rapide d'une
torche TIG appropriée
16. Prise de contrôle à broche
Le réceptacle à 5 broches est utilisé pour connecter un interrupteur à déclenchement
ou une télécommande au circuit de source d'alimentation de soudage:Pour effectuer les
connexions, alignez la rainure de clavette, insérez la fiche et faites tourner le collier
fileté complètement dans le sens des aiguilles d'une montre.
17. Terminal de soudage positif
Terminal de soudage positif. Le courant de soudage s'écoule de la source d'alimentation
via des bornes de type à baïonnette robuste. Cependant, il est essentiel que la fiche mâle
soit insérée et tournée fermement pour obtenir une bonne connexion électrique.
MISE EN GARDE
Des connexions lâches de bornes de soudage peuvent provoquer une surchauffe et
entraîner la fusion de la prise mâle dans la borne
2.2 Panneau de contrôle
Opération
17
