ÉQUIPEMENT DE LA SÉRIE AC / DC
Résumé

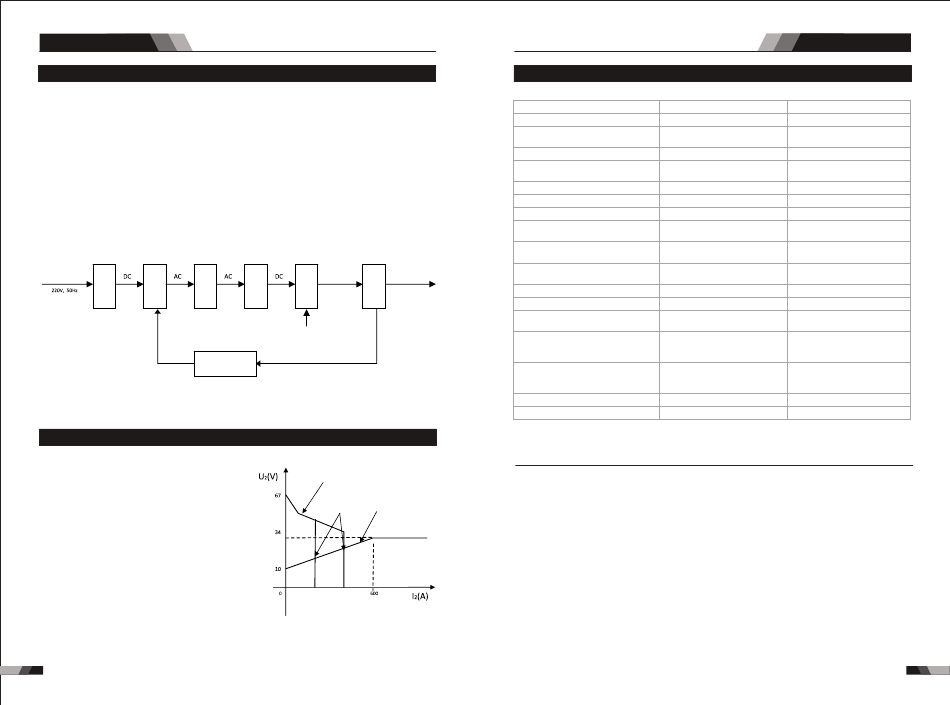

1.2 Principe de fonctionnement

Le principe de fonctionnement de machines à soudage de TIG V1841 V241 V341 AC / DC
monophasée 230V est représenté par la figure suivante. La fréquence de travail AC est
rectifiée en courant continu DC (environ 312V), puis convertie en courant alternatif AC
moyenne fréquence (environ 20-40KHz) par le dispositif onduleur (module IGBT), après
réduction de la tension par transformateur moyen (transformateur principal) et rectification
par le redresseur de fréquence moyenne (diodes de rétablissement rapide), puis est sortie
DC ou AC en sélectionnant le module IGBT. Le circuit adopte la technologie de contrôle de
rétroaction actuelle pour assurer la sortie de courant de manière stable. Pendant ce temps,
le paramètre de courant de soudage peut être ajusté en continu et sans à-coup pour
répondre aux exigences des métiers de soudage
Monophasé AC
Trans-
ondu-
Redres-
forma-
seur leur
teur
Contrôle de la
rétroaction actuelle
1.3 Caractéristique Volt- Ampère
TIG V1841 / V241 / V341 AC / DC Machine
de soudage a une excellente caractéristique
de volt-ampère, dont le graphe est représenté
comme la figure suivante. La relation entre la
tension de charge nominale U classique et le
2
courant de soudage classique I est la suivante:
2
Lorsque I ≤600A, U = 10 + 0,04I (V);
2 2 2
Quand I > 600A, U = 34 (V).
2
2
10
AC ou DC AC ou DC
ondu-
Dis-
Redres-
positif
leur
seur
Hall
Signal de contrôle
caractéristique volt-ampère
La relation entre la tension
de chargement
conventionnelle et le courant
Point de travail
de soudage
ÉQUIPEMENT DE LA SÉRIE AC / DC
1.4 Spécifications V1841/V241
Description VECTOR DIGITAL V1841 AC/DC
Poids 10.9 kg
Dimensions de la source
H395mm W180mmxD375mm
d'alimentation
Refroidissement Ventilateur refroidi
Source d'alimentation de
Type de soudeur
l'onduleur
Normes européennes
EN 60974-1 / IEC 60974-1
Nombre de phases
1
Tension nominale d'alimentation 230V +/- 15%
Fréquence nominale
50/60Hz
d'approvisionnement
Gamme de courant de
10 - 170A
soudage (mode DC STICK)
Gamme de courant de
10 - 180A
soudage (mode TIG DC)
Courant d'entrée effectif 20A
Courant d'entrée maximum 33.9A
Exigence de générateur
11.7KVA
monophasé
170A @ 35%,
BÂTON (MMA)Sortie de
soudure, 40ºC, 10 min.
100A @ 100%, 24V
180A @ 35%, 17.2V
TIG (GTAW)Sortie de
soudure, 40ºC, 10 min.
107A @ 100%, 14.3V
Tension en circuit ouvert 66V DC
Classe de protection
IP23
REMARQUE
Note 1: Le courant d'entrée effectif doit être utilisé pour déterminer la taille du câble et les
exigences d'alimentation.
Note 2: Exigences du générateur au cycle de rendement maximal..
Note 3:
D e s f u s i b l e s d e d é m a r r a g e d u m o t e u r o u d e s d i s j o n c t e u r s t h e r m i q u e s s o n t
recommandés pour cette application. Vérifiez les exigences locales pour votre
situation à cet égard.
En raison des variations pouvant survenir dans les produits manufacturés, les performances,
les tensions, les valeurs nominales, toutes les capacités, les mesures, les dimensions et les
poids cités sont approximatifs. Les capacités et les cotes réalisables en utilisation et en
fonctionnement dépendront de l'installation, de l'utilisation, des applications, de la
maintenance et du service corrects.
Résumé
VECTOR DIGITAL V241 AC/DC
21.9 kg
x H525mm W260mmxD445mm x
Ventilateur refroidi
Source d'alimentation de
l'onduleur
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10 - 200A
10 - 200A
29.5A
41.7A
14.4kVA
200A @ 50%, 28V
26.8 V
141A @ 100%, 25.6V
200A @ 50%, 18V
141A @ 100%, 15.6V
66V DC
IP23
