RD1500

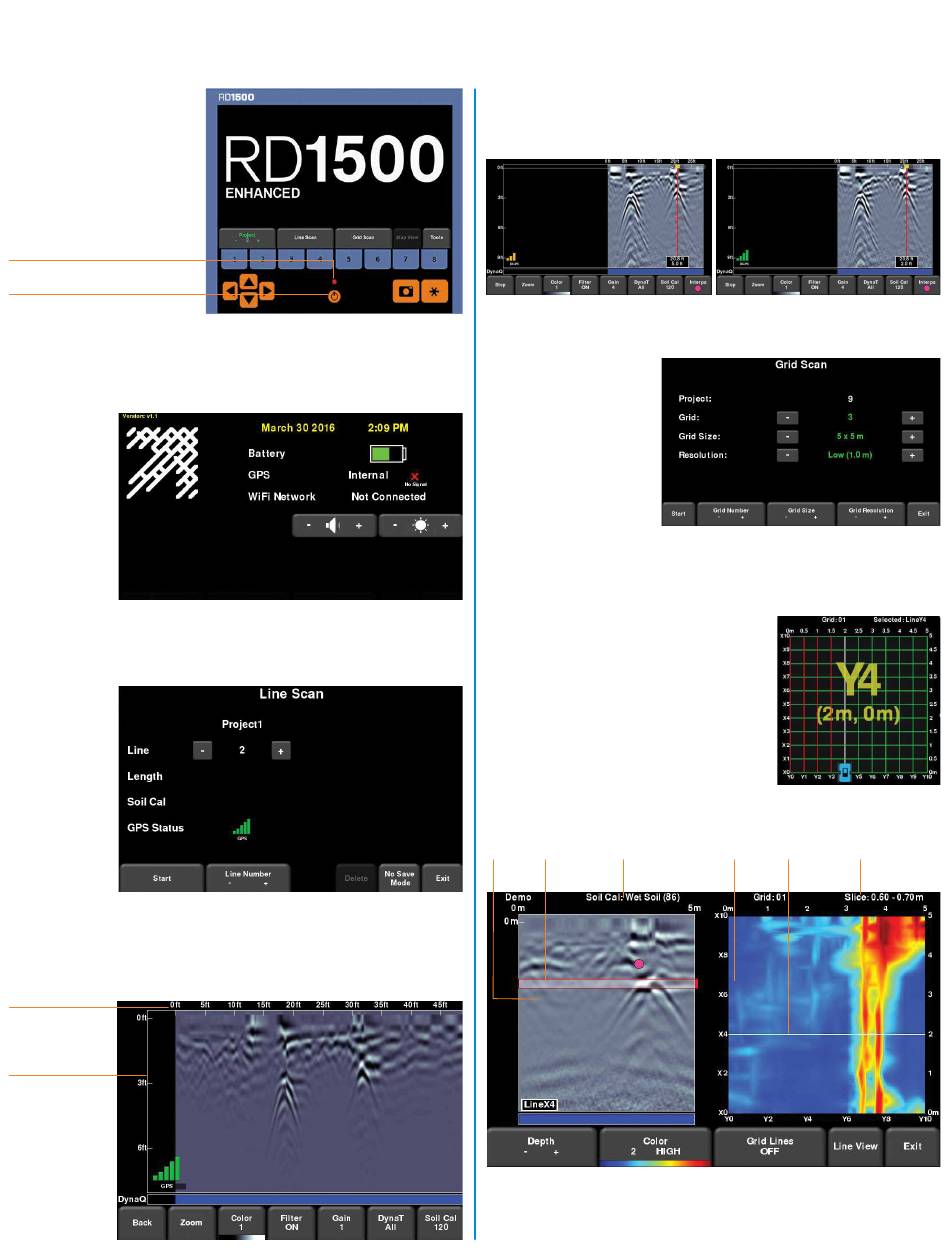

Guide de démarrage rapide – Fonctionnement
Mise en route
Pour mettre le système en
marche, appuyez sur le bouton
d'alimentation sur l'écran.
Après le redémarrage, l'écran
suivant apparaît.
Témoin LED
Bouton d'alimentation
Faites glisser votre doigt vers le bas de l'écran. Un menu déroulant s'affiche
indiquant la date, le niveau de la batterie, le statut du GPS et de la connexion
Wi-Fi. Pour quitter le menu déroulant, appuyez n'importe où sur l'écran sous le
menu.
Mode balayage en ligne
Le balayage en ligne permet à l'utilisateur de détecter un objet et de marquer
facilement sa position sur le sol. Sur le menu principal, appuyez sur la touche
Balayage en
ligne ; l'écran
ci-dessous
s'affiche.
Appuyez sur la touche Démarrer pour commencer la prise des données. L'unité
de contrôle recueil les données qui s'affichent alors. Quand vous poussez le radar
en ligne droite, les données du radar défilent sur l'écran de droite à gauche.
Axe de
positionnement
Axe de
profondeur
Pour positionner des réseaux, reculez au même endroit jusqu'à ce que la ligne
rouge verticale s'aligne parfaitement avec la réponse (une hyperbole en principe).
Vous pouvez marquer la position de l'objet sur la surface et continuer votre travail.
Vous pouvez modifier les options d'affichage à l'aide du menu en bas de l'écran.
Mode de quadrillage
Les données du quadrillage servent à créer les tranches de profondeur d'une
zone en particulier. Sur le
menu principal, appuyez
sur la touche Balayage en
grille pour accéder au menu
de configuration.
Vous pouvez alors
configurer le nombre, la
taille et la résolution de
la grille (aussi appelé
espacement des lignes).
Appuyez sur Démarrer pour
enclencher la fonction d'acquisition de grille.
Alignez le système de manière à ce que l'axe longitudinal soit centré sur la
première ligne. Alignez ensuite le centre de l'antenne sur la ligne de départ
et appuyez sur Démarrer. Poussez le radar en ligne droite jusqu'à la fin de la
ligne. Le système cesse automatiquement de
recueillir des données lorsque vous arrivez à la
fin de la ligne. L'image de balayage des données
recueillies apparaît à gauche de l'écran.
L'image de la grille à droite de l'écran affiche
les lignes recueillies (rouges), la ligne actuelle
(blanche) et les lignes restantes (vertes). Passez
à la ligne suivante et répétez l'opération jusqu'à ce
que toutes les lignes X et Y soient recueillies. Une
fois terminé, appuyez sur le bouton Slice View.
Slice View
L'affichage Slice View montre les données sur une grille sous forme de
tranches de profondeur de plus en plus profondes dans le sous-sol.
Balayage
Tranche de
Étalonnage du sol
en ligne
profondeur
Appuyez sur les touches + ou - sur la touche Profondeur pour augmenter ou
diminuer la profondeur de la tranche affichée. Ceci vous permet de diviser le
sol en plusieurs tranches et de détecter les objets qui apparaissent dans des
profondeurs différentes.
Tranche de
Ligne en
Plage de la tran-
profondeur
grille affichée
che de profondeur
