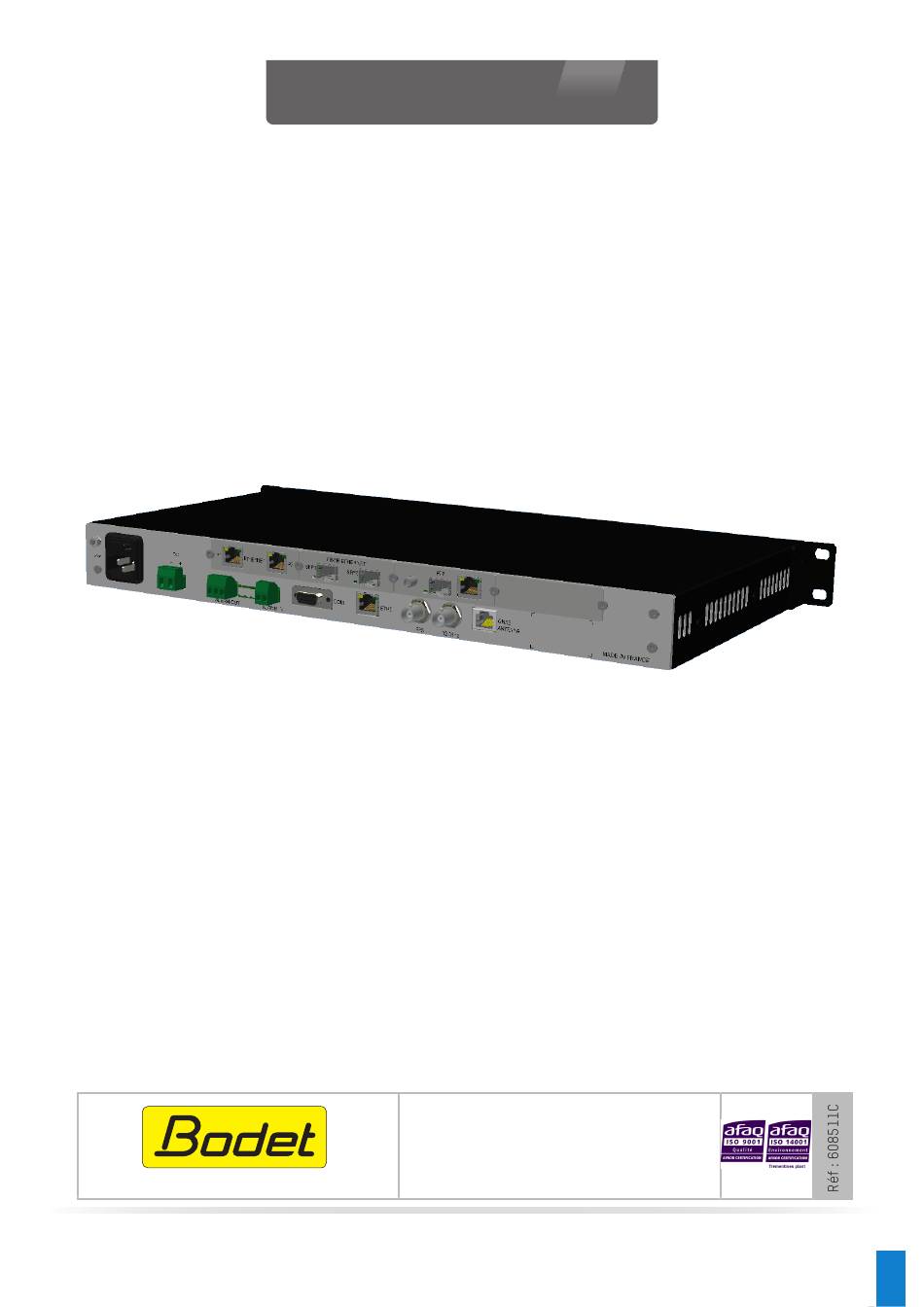

SERVEUR DE TEMPS
CARTES OPTIONS
CARTES OPTIONS
NETSILON 9 / 11
Notice d'installation
BODET Time & Sport
1 rue du Général de Gaulle
49340 TREMENTINES - France
Tel. support France : 02.41.71.72.99
www.bodet-time.com
Tel. support Export : +33 241 71.72.33
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
1
Publicité
Table des Matières
Manuels Connexes pour Bodet NETSILON 9
Sommaire des Matières pour Bodet NETSILON 9
- Page 1 SERVEUR DE TEMPS CARTES OPTIONS CARTES OPTIONS NETSILON 9 / 11 Notice d’installation BODET Time & Sport 1 rue du Général de Gaulle 49340 TREMENTINES - France Tel. support France : 02.41.71.72.99 www.bodet-time.com Tel. support Export : +33 241 71.72.33...
-
Page 2: Table Des Matières
Table des matières INFORMATIONS RELATIVES À LA SÉCURITÉ 1. GÉNÉRALITÉS 1.1 Utilisation de la notice 1.2 Introduction 1.3 Liste des recommandations 2. INTRODUCTION 2.1 Vérification de l’emballage 2.2 Enregistrer la configuration 2.3 Sécurité 3. INSTALLATION MECANIQUE 4. BRANCHEMENTS ELECTRIQUES 4.1 Cartes options 5. CONFIGURATION RAPIDE 5.1 Accès au serveur web 5.2 Configuration usine 5.3 Charger la configuration 5.4 Détection d’une carte option... -
Page 3: Informations Relatives À La Sécurité
INFORMATIONS RELATIVES À LA SÉCURITÉ Les pictogrammes ci-dessous permettent d’illustrer des risques ou des sources de danger lors de l’installation, de l’utilisation et de la maintenance de ce produit. Symbole Description IEC60417 - 1641 Manuel d’utilisation IEC60417 - 5031 Courant continu IEC60417 - 5032 Courant alternatif IEC60417 - 6042... -
Page 4: Généralités
1. GÉNÉRALITÉS Nous vous remercions d’avoir choisi une carte option pour serveur de temps Netsilon 9 / Netsilon 11 BODET. Ce produit a été conçu avec soin pour votre satisfaction selon les règles de notre système qualité ISO9001 et ISO14001. -
Page 5: Introduction
2. INTRODUCTION Cette notice concerne l’installation d’une ou plusieurs cartes options. Le fonctionnement et l’utilisation de ces cartes options sont présentés dans la notice complète de Netsilon 9/11 (disponible sur le site internet www.bodet-time.com). 2.1 Vérification de l’emballage Déballer soigneusement et vérifier le contenu de l’emballage. Celui-ci doit comprendre : >... -
Page 6: Installation Mecanique
3. INSTALLATION MECANIQUE La méthodologie d’installation est identique quelle que soit la carte option installée. Il existe néanmoins certaines opérations spécifiques à effectuer en fonction de la carte option. Veillez à respecter les emplacements suivants : - Slot A / B : cartes options NETWORK (port RJ45), NETWORK FIBRE (port SFP), - Slot A / B / C / D : cartes options PTP (RJ45 + SFP), IRIG INPUT, IRIG OUTPUT. - Page 7 6) Clipser la carte électronique sur le connecteur puis la fixer à l’aide des deux vis Torx T8 7) Fixer la plaque alu afin de fermer l’espace autour de la carte option : Répéter ces 5 étapes autant de fois que vous avez de cartes options à installer. Ne pas utiliser d’autres vis que celles fournies, des longueurs inappropriées peuvent détériorer certains composants. Pour les cartes options IRIG INPUT et IRIG OUTPUT, remettre la rondelle et revisser l’écrou sur le/les connecteurs BNC pour effectuer le serrage sur la plaque alu.
- Page 8 - Pour la carte option PTP, connecter en supplément un câble MCX entre la carte option et Netsilon : Le câble coaxial MCX de la carte PTP se connecte ici Câble MCX Carte PTP Cette opération est valable uniquement pour la carte option PTP. - Pour la carte option IRIG INPUT, positionner le cavalier en fonction de l’impédance d’entrée choisie : 4.7K / 600 / 50 ohms ou haute impédance (absence de cavalier).
-
Page 9: Branchements Electriques
1000 BaseLX LC-Duplex Fiber connector Longueur d’onde = 1310 nm Nous recommandons l’utilisation des modules SX et LX de BODET. Il est possible d’utiliser d’autres modules SFP compatible MSA (Multi-Source Agreement) sans garantie de fonctionnement (module RJ45 non compatible). >... - Page 10 > Carte option PTP (RJ45 + SFP), ref.: 907 922 La carte option PTP peut être installée dans n’importe quel slot, mais bien entendu si les slots A et B sont occupées par les cartes réseaux, la carte PTP s’installera en slot C ou slot D. Connecteur SMA de sortie fréquence port SFP port RJ45...
- Page 11 > Carte option IRIG OUTPUT ref.: 907 930 La carte option IRIG OUTPUT peut être installée dans n’importe quel slot. > Les 2 sorties sont indépendantes. LED bicolore > La carte est entièrement programmable depuis le serveur web. > Jusqu’à 4 cartes par Netsilon. Bornier débrochable T-/B T+/A GND T-/B T+/A...
-
Page 12: Configuration Rapide
Pour plus d’informations sur le produit et sa configuration depuis le serveur web, télécharger la notice complète sur : http://www.bodet-time.com/support/documentations.html 5.2 Configuration usine Pour effectuer un retour en configuration usine depuis le serveur web de Netsilon, suivre les étapes ci-dessous : 1) Menu SYSTEME >... -
Page 13: Détection D'une Carte Option
> Pour demander une assistance technique pour cet équipement, renseigner la page contact sur : http://www.bodet-time.com/assistance-clientele.html L’assistance téléphonique est disponible du lundi au vendredi de 8h à 12h et de 13h30 à 17h. Pour accélérer le diagnostic de votre Netsilon, effectuer une sauvegarde du système et noter l’adresse MAC de...
