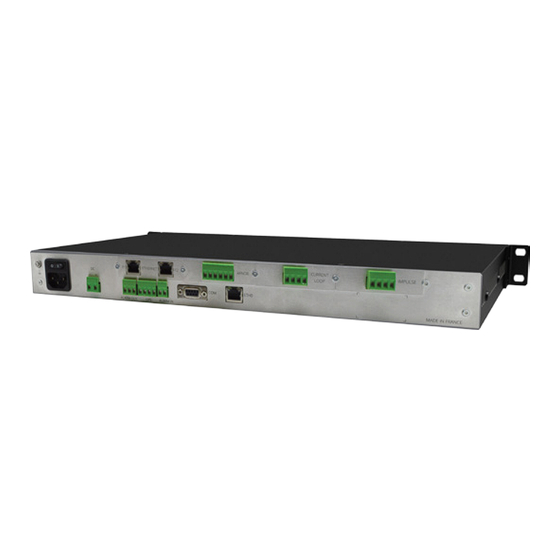

SERVEUR DE TEMPS
CARTES OPTIONS
NETSILON
Notice d'installation
BODET SA
1 rue du Général de Gaulle
49340 TREMENTINES - France
Tél. support France: 02.41.71.72.99
www.bodet-time.com
Fax France: 02.41.71.72.01
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
1
Publicité
Table des Matières
Manuels Connexes pour Bodet CARTES OPTIONS NETSILON
Sommaire des Matières pour Bodet CARTES OPTIONS NETSILON
- Page 1 SERVEUR DE TEMPS CARTES OPTIONS NETSILON Notice d’installation BODET SA 1 rue du Général de Gaulle 49340 TREMENTINES - France Tél. support France: 02.41.71.72.99 www.bodet-time.com Fax France: 02.41.71.72.01 S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRAL 1. GÉNÉRALITÉS 1.1 Introduction 1.2 Liste des recommandations 2. INTRODUCTION 2.1 Vérification de l’emballage 2.2 Enregistrer la configuration 2.3 Sécurité 3. INSTALLATION MECANIQUE 4. BRANCHEMENTS ELECTRIQUES 4.1 Cartes options 5. CONFIGURATION RAPIDE 5.1 Accès au serveur web 5.2 Configuration usine 5.3 Charger la configuration 5.4 Détection d’une carte option 5.5 Suppression d’une carte option 6. ASSISTANCE... -
Page 3: Généralités
Tout usage non conforme à la présente notice peut causer des dommages irréversibles, et entraîner l’annulation de la garantie. Données non contractuelles. La société BODET se réserve le droit d’apporter aux appareils certaines modifications fonctionnelles, techniques, esthétiques, ou de couleurs, sans préavis. -
Page 4: Introduction
Cette notice concerne l’installation d’une ou plusieurs cartes options. Le fonctionnement et l’utilisation de ces cartes options sont présentés dans la notice complète de Netsilon (disponible sur le site internet www.bodet-time.com). 2.1 Vérification de l’emballage Déballer soigneusement et vérifier le contenu de l’emballage. Celui-ci doit comprendre : >... -
Page 5: Installation Mecanique
3. INSTALLATION MECANIQUE La méthodologie d’installation est identique quelle que soit la carte option installée. Une seule particularité est à noter concernant les cartes options Network (port RJ 45) et Network Fibre (port SFP) : raccordement à la carte mère de Netsilon. - Page 6 4) Clipser la carte électronique sur le connecteur puis la fixer à l’aide des deux vis Torx T8 : 5) Fixer la plaque alu afin de fermer l’espace autour de la carte option : répéter ces 5 étapes autant de fois que vous avez de cartes options à installer. 6) Connecter le câble SATA reliant la carte Network à la carte mère de Netsilon : c ette opération est valable uniquement pour les cartes options Network (port RJ45) et Network Fibre (port SFP). Pour les autres cartes options, se reporter au point 7).
-
Page 7: Branchements Electriques
1000 BaseLX LC-Duplex Fiber connector Longueur d’onde = 1310 nm Nous recommandons l’utilisation des modules SX et LX de BODET. Il est possible d’utiliser d’autres modules SFP compatible MSA (Multi-Source Agreement) sans garantie de fonctionnement (module RJ45 non compatible). >... - Page 8 > Carte option AFNOR (IRIG B 127), réf.: 907 940. > Les sorties A et B permettent d’affecter deux zones horaires indépendantes depuis le serveur web. > L’alimentation permet d’alimenter deux émetteurs DHF V1 Bodet maximum. > Un maximum de quatre cartes options peuvent être installées. > Carte option BOUCLE DE COURANT, réf.: 907 944.
-
Page 9: Configuration Rapide
Pour plus d’informations sur le produit et sa configuration depuis le serveur web, télécharger la notice complète sur : http://www.bodet-time.com/support/documentations.html 5.2 Configuration usine Pour effectuer un retour en configuration usine depuis le serveur web de Netsilon, suivre les étapes ci-dessous : 1) Menu SYSTEME >... -
Page 10: Détection D'une Carte Option
> Pour demander une assistance technique pour cet équipement, renseigner la page contact sur : http://www.bodet-time.com/assistance-clientele.html L’assistance téléphonique est disponible du lundi au vendredi de 8h à 12h et de 13h30 à 17h. Pour accélérer le diagnostic de votre Netsilon, effectuer une sauvegarde du système et noter l’adresse MAC de...
