4.2.2 Détermination avec un enregistreur de la force
exercée sur les plaques de Magdebourg
•
Raccorder les tuyaux comme le montre la figure 2.
•
Brancher le capteur de pression (par ex. U 44220)
et un baromètre (par ex. U 44300) à un enregis-
treur (par ex. U 44000).
•
Evacuer l'air entre les plaques.
•
La force exercée sur les plaques de Magdebourg
peut être déterminée à l'aide de la formule force
= pression x surface. Noter toutefois qu'un résidu
d'air subsiste entre les plaques et agit à l'encon-
tre de la pression atmosphérique. Il faut en tenir
compte lors du calcul de la force :
force = (pression d'air – pression résiduelle) x sur-
face
•
A l'aide du capteur de pression, déterminer la
pression résiduelle entre les plaques.
•
Mesurer la pression de l'air avec le baromètre.
•
Pour déterminer la surface, calculer le diamètre
moyen de l'anneau et convertir la valeur en m².
•
Effectuer le calcul.
•
Répéter l'expérience avec l'autre anneau d'étan-
chéité et comparer les résultats.
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com • Sous réserve de modifications techniques
Articles complémentaires nécessaires :
1 enregistreur LabPro U44000
1 capteur de pression U44220
1 baromètre U44300
6
3
A
B

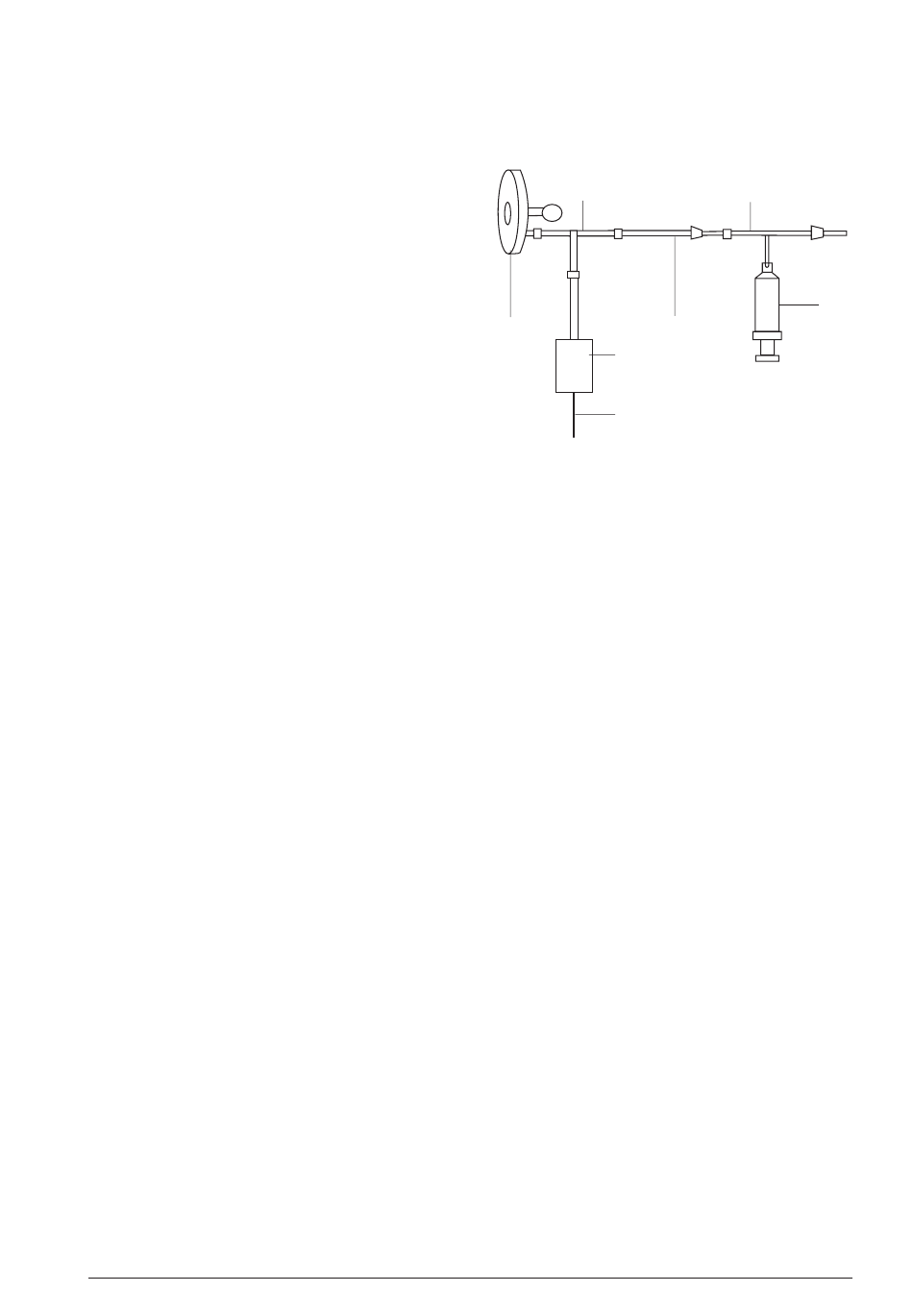

Fig. 2
A: Capteur de pression (par ex. U44220)
B: Connexion avec l'enregistreur (par ex. LabPro U44000)
9
1
8
2
