• N'installez pas et n'utilisez pas la Wallbox en plein soleil, elle risquerait de surchauf-
fer et/ou son boîtier pourrait être endommagé de façon irréversible.
DANGER !
En cas de dommages visibles sur la Wallbox, survenus lors de l'installa-
tion ou par la suite en service, il faut immédiatement arrêter d'utiliser l'ap-
pareil car il peut présenter un risque pour la vie et l'intégrité corporelle.
Dans ce cas, un remplacement de la Wallbox est nécessaire !
• La Wallbox ne doit être montée en extérieur qu'à des empla-
cements couverts offrant une protection adéquate contre la
pluie. L'installation dans un garage ou sous un abri pour voi-
ture est recommandée à condition qu'elle réponde aux exi-
gences ci-dessus.
• Une hauteur de montage de 50 à 150 cm entre le bord infé-
rieur du boîtier et le sol est recommandée.
• La surface de montage nécessaire pour les modèles de
Wallbox eMH1 décrits dans ce manuel est d'au moins 262 x
222 mm (H x L).
• La surface de montage doit être plane et offrir une solidité
suffisante pour le montage de l'eMH1.
• Choisissez un emplacement de montage vous permettant
d'atteindre facilement la prise de recharge du véhicule avec le
câble de charge de l'eMH1 : le câble ne doit en aucun cas être
tendu quand il est connecté au véhicule.
Préparation et assemblage mécanique
Une fois que vous avez choisi l'emplacement de montage de l'eMH1, vous pouvez
commencer l'installation mécanique. Pour l'installation, vous avez besoin des élé-
ments suivants :
• Perceuse ou visseuse sans fil (non fournie)
• Mèche de Ø 8 mm adaptée à la surface de montage (non fournie)
• Pinces ou cutter pour casser ou couper l'ouverture passe-câble à l'arrière du boîtier
de l'eMH1 (non fournis)
• Trois vis à tête plate M5 x 60, avec un filetage total ou partiel et un diamètre de tête
de 8,5 mm ±1 mm (non fournies)
• Chevilles 8 x 40 mm en nylon appropriées à la surface de montage (non fournies)
• Gabarit de perçage pour les modèles d'eMH1 décrits dans le manuel (fourni)
• Le cas échéant, niveau à bulle (non fourni)
installation et raCCordement

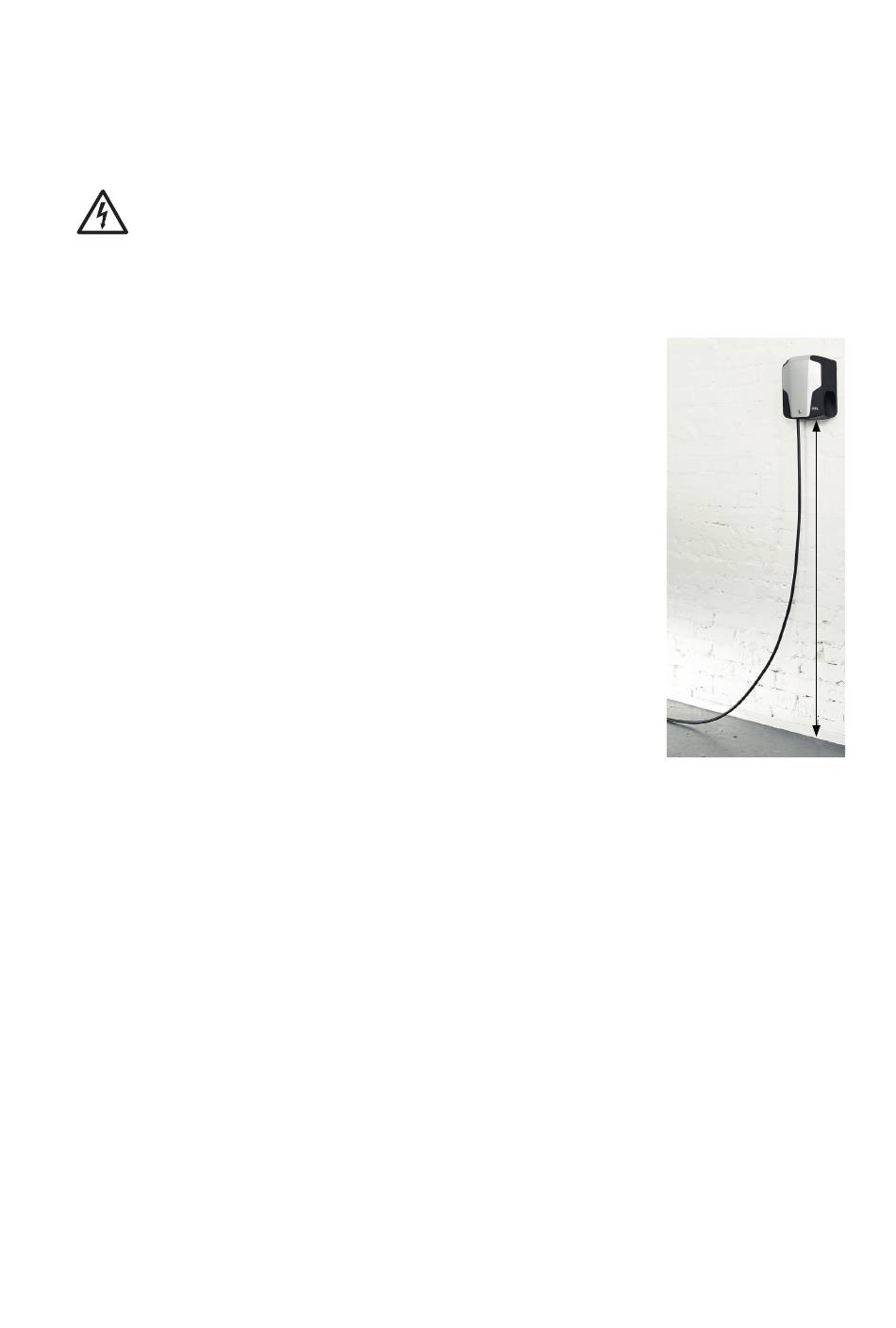

50 à
150 cm
