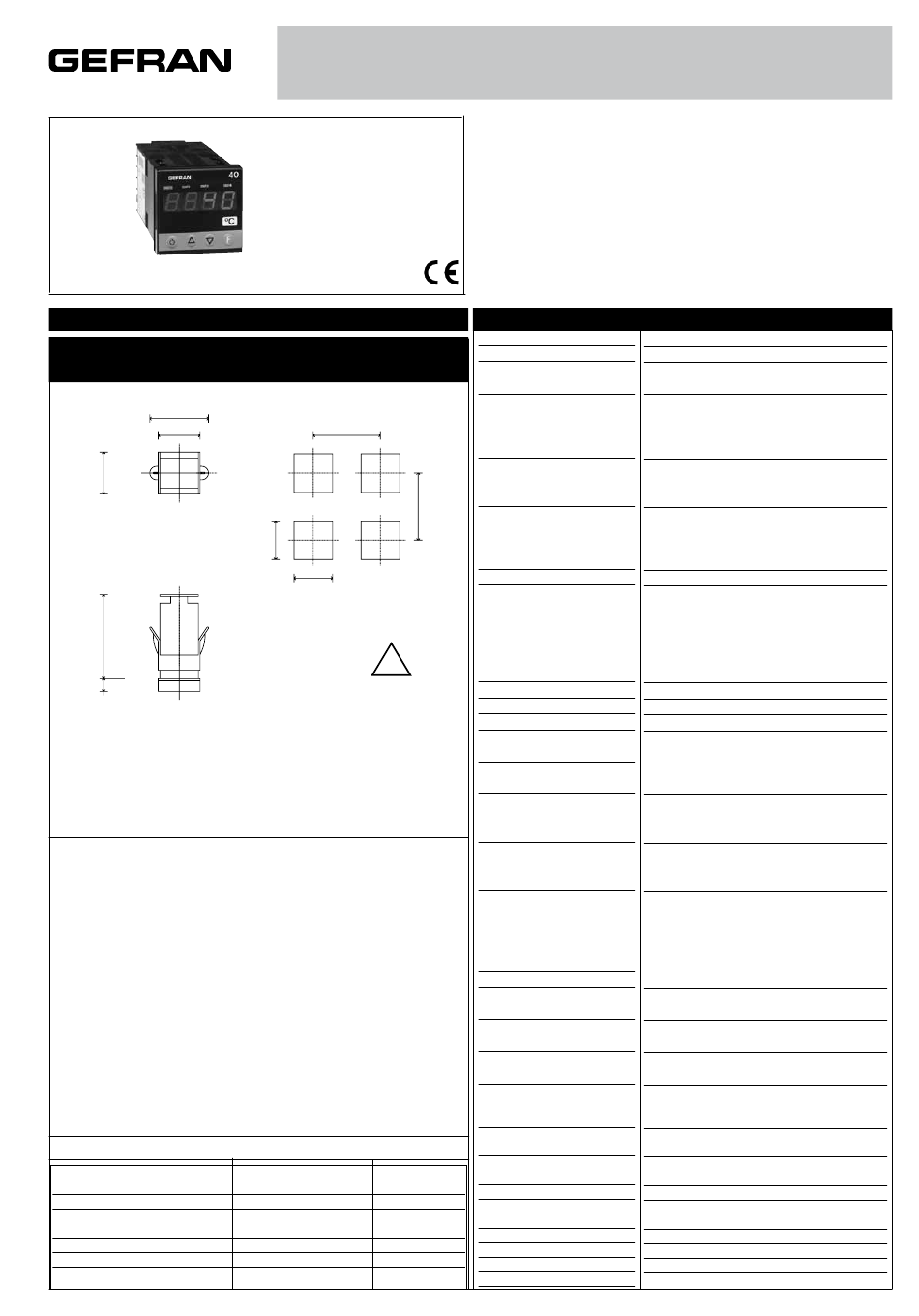

gefran 40T 48 Manuel D'utilisation

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
63
48
48
99
10
Montage encastré:
Fixer les appareils à l'aide des étriers fournis avant de faire les
connexions électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions
de découpe indiquées sur le schéma ci-dessus.
MARQUAGE CE: Produit conforme aux directives de l'Union
Européenne 2004/108/CE et 2006/95/CE en référence aux normes
génériques: EN 61000-6-2 (immunité en environnement industriel)
EN 61000-6-3 (émission en environnement résidentiel) EN 61010-1
(sécurité).
ENTRETIEN: les réparations doivent être effectuées par du personnel
formé et spécialisé. Couper l'alimentation de l'appareil avant toute
intervention sur les circuits internes. Ne pas nettoyer le boîtier avec
des solvants dérivés d'hydrocarbures (trichloréthylène, essence,
etc.). L'emploi de ces solvants peut nuire à la stabilité mécanique de
l'appareil. Pour nettoyer le boîtier plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente.
La garantie ne couvre pas les dommages dus à une utilisation non
conforme aux instructions du présent manuel.
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Capteur entrée thermocouple
Capteur entrée thermorésistance
"PT100"
Câble d'alimentation
Fils sortie relais
Câble raccordement série
81642H_MHW_40T48_11-2013_FRA
40T 48

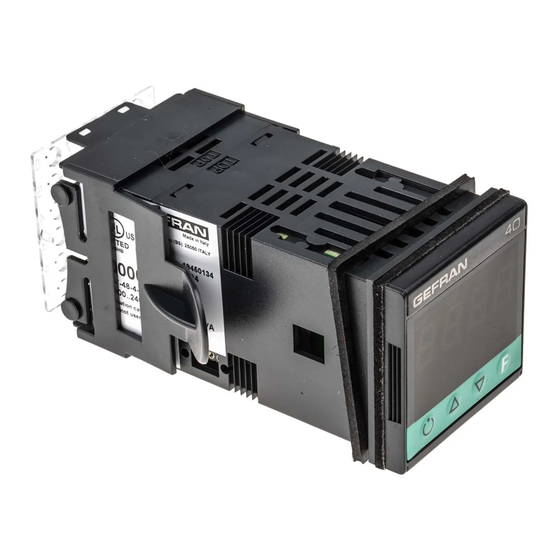

INDICATEUR - DÉTECTEUR DE SEUILS de TEMPÉRATURE AVEC ENTRÉE UNIVERSELLE
70
45
45
!
Pour une installation
correcte, se conformer
aux directives de ce
manuel
SECTION DE CÂBLE LONGUEUR
0,8 mm compensé 5 m
2
1 mm 3 m
2
1 mm 1 m
2
1 mm 3,5 m
2
0,35 mm 3,5 m
2
MANUEL D'UTILISATION
VERSION LOGICIEL 3.2x
Code 81642H / Édition 15 - 11-2013
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Résolution (fonction du
temps d'acquisition réglable)
Entrée principale
70
Type TC
Thermocouples (ITS90)
Erreur comp. soudure froide
Type RTD (échelle
configurable dans la plage
indiquée, avec ou sans point
décimal, ITS90)
Résistance maxi de ligne pour
Type PTC / Type NTC
Erreur maxi de non-linéarité
Sélection degrés °C / °F
Étendue échelles linéaires
Entrée logique
Fonctions de l'entrée
Alarmes
(Seuils)
Masquage
alarmes
Type de contact relais
Sortie logique
Sortie Triac
Réglage défaut
(option) Alimentation pour
capteur / transmetteur
(option) Retransmission
analogique
Alimentation
(à découpage)
Indice de protection façade
Température de
fonctionnement / stockage
Humidité relative
Condit. environn. de l'utilisation
Installation
(inclut la version R77 et R98)
4 digits, couleur rouge hauteur chiffres10mm
3 de type mécanique (Incr., Décr., Fonction)
0.2% p.e. à température ambiante 25°C,
s.t. =120ms
120ms, >14bit - 16000 points
60ms, >14bit - 16000 points (pour entrées linéaires uniquem.)
30ms, >13bit - 8000 points (pour entrées linéaires uniquement)
15ms, >12bit - 4000 points (pour entrées linéaires uniquement))
TC, RTD, PTC, NTC
60mV, 1V Ri ≥ 1MΩ, 5V, 10V, Ri ≥10KΩ
20mA, Ri = 50Ω. Filtre numérique programmable
J, K, R, S, T, B, E, N
(IEC 584-1, CEI EN 60584-1, 60584-2)
L GOST, U, G, D, C. sur demande,
linéarisation personnalisée possible
0,1° / °C
DIN 43760 (PT100), JPT100
20Ω
RTD
990Ω, 25°C / 1KΩ, 25°C
Cf. paramètre tP
Configurable par clavier
-1999...9999 Point décimal configurable;
linéarisation possible en 32 segments
24V, 5mA (Ri = 47KΩ) isolement 1500V ou
par contact libre de potentiel
Configurables entre R.À.Z. acquittement
logique
alarmes, hold, flash, zéro, sélection valeur de
crête maxi, mini, crête à crête
Un maximum de 3 alarmes configurables
de type: absolues, asservies, asservies et
symétriques. Hystérésis réglable
- exclusion à la mise sous tension
- R.À.Z. mémoire par touche et/ou un contact
- retard
(DON, DBI, DOF, DPO)
- activation d'un temps d'intervention minimum
NO (NC) 5A, 250Vc.a. / 30Vc.c.
24Vc.c., Rout = 500Ω (10V/20mA)
limitation à 30mA
20...240Vc.a. ±10%, 1A maxi Snubberless,
charge inductive et résistive I
Possibilité de configurer l'état des alarmes en
cas de défaut du capteur
24V ±10%, 50mA
15V pour transmetteur, maxi 50mA
1,2V pour potentiomètre > 100Ω
10V / 20mA sur 500Ω maxi résolution 12bit
(standard) 100...240Vca/cc ±10%, 50/60Hz, 8VA
(option) 11...27Vca/cc ±10%, 50/60Hz,8VA
IP65
0...50°C / -20...70°C
20...85% Ur sans condensation
pour l'usage interne, altitude jusque à 2000m
sur panneau, débrochable par l'avant
160 g
Poids
t = 128A S
2 2
1
