4. Maintenant, redressez le trépied, écartez uniformément
ses montants de sorte que le plateau à accessoires puisse
être installé.
5. Fixez le plateau à accessoires (F) à la traverse de main-
tien des montants du trépied (E) (figure 6). Faites piv-
oter le plateau dans le sens des aiguilles d'une montre
pour serrer la vis située sur le dessous du plateau dans
le manchon fileté au centre de la traverse de maintien des
montants du trépied.
Le trépied et la monture sont maintenant entièrement assem-
blés (figure 7). Ensuite, vous allez fixer le tube optique du
télescope sur la monture altazimutale à fourche.
6. 6. Avec le tube optique (G) orienté par rapport à la monture
à fourche (C) comme illustré dans la figure 8, alignez
les trous dans les plaques de fixation sur le côté du tube
optique avec les trous dans les extrémités de la monture à
fourche (8a). Ensuite, fixez le tube optique à la monture en
insérant une molette de la fourche (H) à travers le trou de
chaque côté de la fourche et vissez-les dans les plaques
de fixation du tube optique (8b). Elles doivent être assez
serrées, mais permettre toutefois de faire bouger le téle-
scope vers le haut et vers le bas sans forcer.
7. Insérez la tige de micro-mouvement d'altitude (I) à travers le
trou dans le logement métallique sur la monture à fourche
(figure 9a). Vous devrez peut-être dévisser le bouton
de blocage de l'altitude sur quelques tours pour laisser
suffisamment de place à la tige). Ensuite, fixez l'autre
extrémité de la tige au cylindre d'ancrage en métal en util-
isant la vis d'ancrage (J) fournie (figure 9b). Utilisez le
tournevis fourni (K) pour serrer la vis.
8. Insérez enfin l'oculaire de 25 mm (N) dans le porte-oculaire
(retirez d'abord le cache du porte-oculaire) et fixez-le en
serrant légèrement la vis de serrage sur le porte-oculaire
(figure 11).
9. Installez le chercheur à point rouge (L) sur le tube optique.
Pour ce faire, orientez le chercheur comme indiqué sur la
figure 10 et faites glisser le pied du support dans la base
du chercheur jusqu'à ce qu'il fasse un « CLIC ». (Pour retir-
4
Bouton de
blocage du
montant

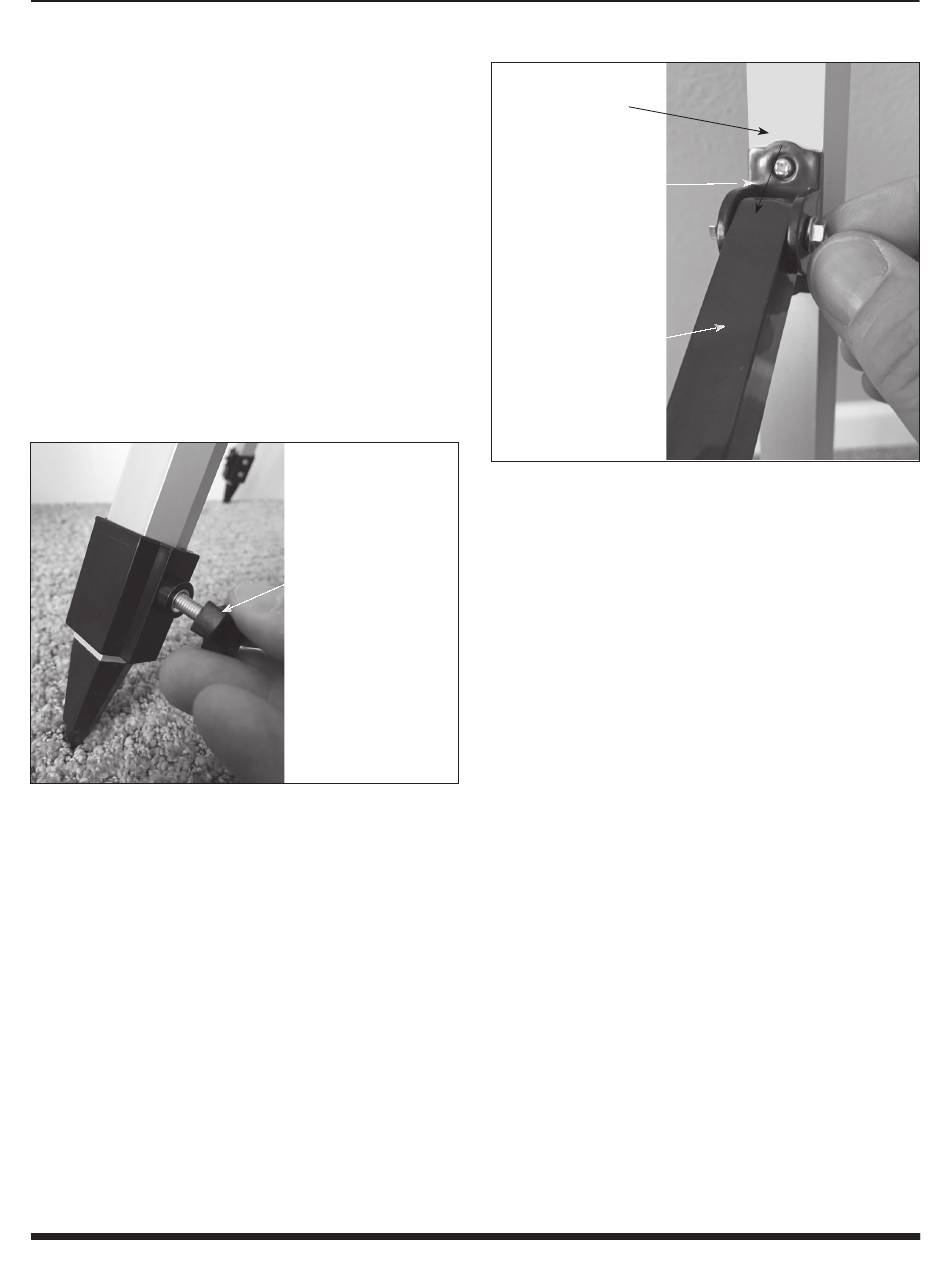

Figure 3.
Enfilez
une vis de serrage de
montant sur chaque
montant du trépied
comme indiqué, en
veillant à ne pas trop
serrer.
Montant du trépied
Support
Traverse de maintien
des montants du
trépied
Figure 4.
Fixez la traverse de maintien des montants du trépied
sur le support de chaque montant du trépied.
er le chercheur, appuyez sur la petite languette à l'arrière
de la base et faites glisser le support vers l'extérieur).
10. Maintenant, retirez le petit cache du tube télescopique
du porte-oculaire et insérez d'abord le renvoi à miroir (M)
dans le tube télescopique, en vous assurant que la vis
de serrage sur le collier du tube télescopique est assez
desserrée pour permettre au barillet du renvoi de glisser
dans le tube télescopique. Serrez ensuite la vis de ser-
rage.
11. Enfin, insérez l'oculaire de 25 mm (N) dans le renvoi et
fixez-le en serrant légèrement la vis de serrage du renvoi
(figure 11).
Le télescope est maintenant complètement assemblé !
Cependant, avant de pouvoir s'en servir efficacement, il reste
encore quelques manipulations à faire pour préparer le téle-
scope à l'utilisation.
3. Préparation du télescope
à l'utilisation
Alignement et utilisation du chercheur à point
rouge
Avec le chercheur à point rouge inclus (L) (figure 12),
pointer votre télescope devient presque aussi facile que de
pointer votre doigt ! Il s'agit d'un dispositif de visée non gros-
sissant qui superpose un petit point rouge DEL sur le ciel,
montrant exactement l'endroit vers lequel le télescope est
pointé. Il permet un pointage facile des objets célestes avant
leur observation dans le télescope principal de puissance
supérieure.
Avant de pouvoir utiliser le chercheur à point rouge, vous
