LEYBOLD 517 011 Mode D'emploi

Chimie ⋅ Biologie
Physique
8/97-kem/Sf-
Ces éléments servent à étudier l'inductance et la capacité dans
des circuits à courant continu et alternatif. Les valeurs choisies
de L et C permettent l'observation de l'évolution temporelle du
courant et de la tension avec des instruments de mesure analo-
giques ainsi qu'un tracé avec l'enregistreur TY. Du reste, il est
possible de réaliser un circuit oscillant d'une fréquence d'env.
1 Hz capable (sans compensation de l'amortissement) d'exé-
cuter jusqu'à 10 oscillations.
Exemples d'expériences:
• Allure du courant et de la tension à la charge et à la décharge
d'un condensateur
• Processus d'enclenchement et de coupure aux bornes d'une
bobine
• Résistance en courant alternatif d'une bobine et d'un conden-
sateur
• Déphasage entre le courant et la tension dans le circuit à
courant alternatif
• Oscillation LC amortie et à amortissement compensé (circuit
oscillant à 1 Hz)
1 Remarques de sécurité
Il est préférable de réaliser les expériences avec une basse
tension de protection:
Il faut absolument utiliser une basse tension de protection en
cas d'expérimentation avec
- la bobine à haute inductance
- les éléments enfichables STE
Dans le cas de tensions supérieures à la basse tension de
protection, il est indispensable d'utiliser des câbles de sécu-
rité.
Court-circuiter le condensateur avant de le monter dans le
circuit (Il s'agit d'un accumulateur d'énergie! La tension risque
d'être dangereuse en cas de contacts fortuits).
Technique
Tension continue: max. 60 V
Tension alternative: max. 25 V
LEYBOLD DIDACTIC GMBH
Mode d'emploi
Instrucciones de servicio

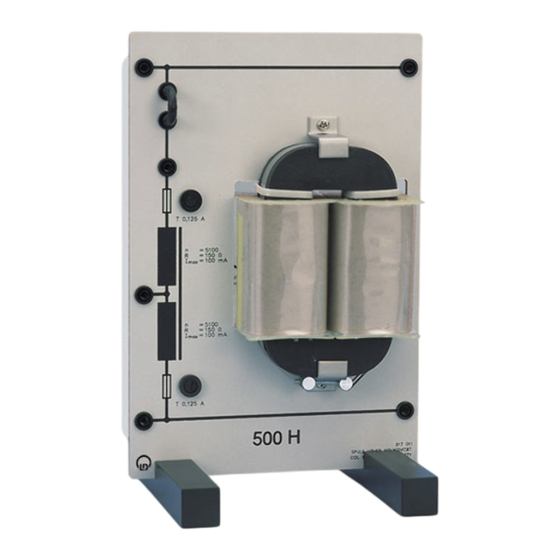

Bobine à haute inductance, 500 H
Condenseur, 40 µF
Bobina de alta inductividad, 500 H
Condensador, 40 µF
Fig. 1
Estos dispositivos sirven para estudiar el comportamiento de la
inductividad y capacidad en circuitos eléctricos de corriente
continua y alterna. Los valores de L y C elegidos posibilitan la
observación de la corriente y la tensión en función del tiempo
ya sea empleando un instrumento indicador de medición o un
registrador TY. Además se puede realizar el montaje de un cir-
cuito oscilatorio con una frecuencia de aprox. 1 Hz, con el cual
se puede obtener (sin desamortiguamiento) hasta 10 oscilacio-
nes.
Ejemplos de ensayos:
• Comportamiento de la corriente y la tensión al cargar o des-
cargar un condensador
• Procesos de encendido y apagado en una bobina
• Resistencia de corriente alterna de una bobina y un conden-
sador
• Desfase entre la corriente y la tensión en un circuito de cor-
riente alterna
• Amortiguación y desamortiguación de una oscilación LC (cir-
cuito de oscilación de 1 Hz)
1 Instrucciones de seguridad
Por conveniencia realizar los experimentos con tensiones bajas
de protección:Tensión continua:
Tensión alterna:
Utilizar necesariamente la tensión baja de protección en los
experimentos con:
- la bobina de alta inductividad
- los elementos de conexión del sistema STE
Si trabaja con tensiones mayores a la tensión baja de pro-
tección emplear obligatoriamente los cables de experimen-
tación de seguridad.
Cortocircuitar el condensador antes de montarlo en el circuito
(el condensador almacena energía y puede albergar una
tensión de peligro de contacto).
517 011
517 021
máx. 50 V c.c.
máx. 25 V c.a.
