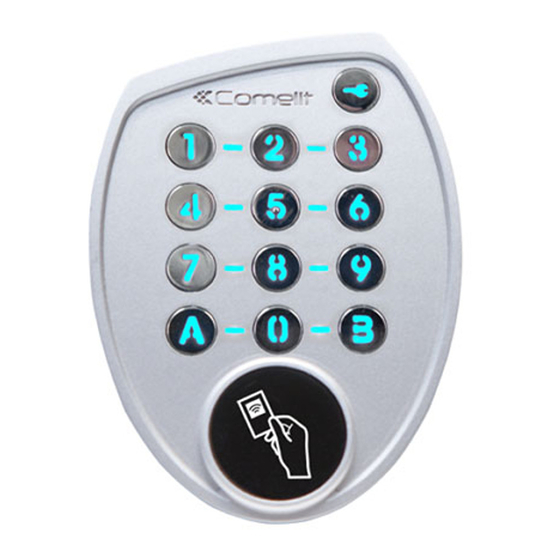

- Page 1 NOTICE D’UTILISATION Clavier codé anti vandale avec gestion via le logiciel RESIPRO ®...
-
Page 2: Table Des Matières
• Effectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur. • Tous les appareils doivent être strictement destinés à l’emploi pour lesquels ils ont été conçus. La société COMELIT-IMMOTEC décline toute responsabilité... -
Page 3: Presentation Generale
1. PRESENTATION GENERALE 1.1 CARACTÉRISTIQUES TECHNIQUES • Alimentation : 12-35 V DC ou 12-24 V AC • Capacité 100 codes utilisateurs et 1 code superviseur (mode programmation) • Longueur des codes : paramétrable de 3 à 6 digits • Rétro-éclairage des touches (option paramétrable) •... -
Page 4: Presentation De La Face Arriere
1.3. PRÉSENTATION DE LA FACE ARRIÈRE 1. MARRON: Alimentation 12-35V DC ou 12-24V AC ROUGE: Alimentation 12-35V DC ou 12-24V AC ORANGE: Entrée BP1 / Sortie Wiegand D0 JAUNE: Entrée Horloge / Sortie Wiegand D1 VERT: RS485 D- BLEU: RS485 D+ VIOLET: GRIS: Sortie Alarme / Entrée Wiegand commande LED... -
Page 5: Sur Un Mur
2.2. SUR UN MUR 2.3. SUR UNE PLAQUE DE PLÂTRE... -
Page 6: Configuration Generale
3. CONFIGURATION GENERALE Votre clavier SKB est livré par défaut avec la configuration suivante : Code maitre : 123456 Mode Wiegand : Désactivé Nombre de termes pour les codes d'ouverture : Mode Relais : Interne Relais associé à l'ouverture : N°1... -
Page 7: Initialisation Usine
Lorsque vous avez défini l'ensemble des paramètres ci-dessus, vous Etapes décomposées touche par touche de l'exemple : pouvez configurer votre clavier comme le décrit l'exemple suivant Touche Etat Led Description (clavier défini au préalable avec 5 termes) : Vert clignotant Mode saisie Taper: "12345"... -
Page 8: Code D'ouverture
4.2. CODE D'OUVERTURE Le SKB dispose de 100 emplacements mémoire pour la programmation Exemple N°3 : Enregistrement des codes à 3 termes, "789" et des codes d'ouvertures. Selon la configuration du clavier il est possible "A0B" pour une validité temporaire de 5 utilisations de programmer des codes de 3 à... -
Page 9: Effacement D'un Ou Plusieurs Codes
4.3. EFFACEMENT D'UN OU PLUSIEURS CODES Tous les codes d'ouverture programmés dans le SKB peuvent être Etapes décomposées touche par touche de l'exemple N°2 : effacés de manières individuelles, multiples ou totales. Touche Etat Led Description Si pendant l'opération la LED passe à l'état rouge, c'est que celle-ci a... -
Page 10: Adresse Logique (Gestion Ip) : Code [B3]
6. UTILISATION 6.1. BASIC - Si le code est correct, le SKB déclenchera le relais associé, ainsi Pour déclencher le système connecté sur votre clavier, il suffit de taper que l'état du voyant fixe (vert=relais N°1 - mauve=relais N°2 - le code qui a été... -
Page 11: Cablage
7. CABLAGE 7.1. AVEC VENTOUSE 4399 Ventouse ou Gâche à rupture Dans le cas d’une utilisation d’un système de fermeture type gâche ou ventouse, veillez à ce que la varistance fournie avec votre clavier soit raccordée pour éviter tout dysfonctionnement de celui-ci. 7.2. -
Page 12: Avec Horloge Et Alarme
7.3. AVEC HORLOGE ET ALARME 4399 HORLOGE RELAIS Lorsque l’alarme est déclenchée, la sortie est active pendant 1 minute. 7.4. CONNEXION WIEGAND 4399 Vers centrale wiegand A chaque appuie sur une touche, son code sera émis en 4 bits. -
Page 13: Avec Relais Exterieurs
7.5. AVEC RELAIS EXTÉRIEURE... -
Page 14: Connexion Ip
32 unit 192.168.0.4 SK9072 max 32 unit 192.168.0.3 SK9072 max 32 unit unit max: 254 192.168.0.2 SK9072 IP publique statique modem/router modem/router Reseau Reseau local 1 local 2 TCP/IP TCP/IP internet 192.168.0.1 192.168.0.1 Mettre un repeteur/bus tous les 10 claviers SKB... - Page 16 w w w . c o m e l i t g r o u p . c o m Passion.Technology. Design.
