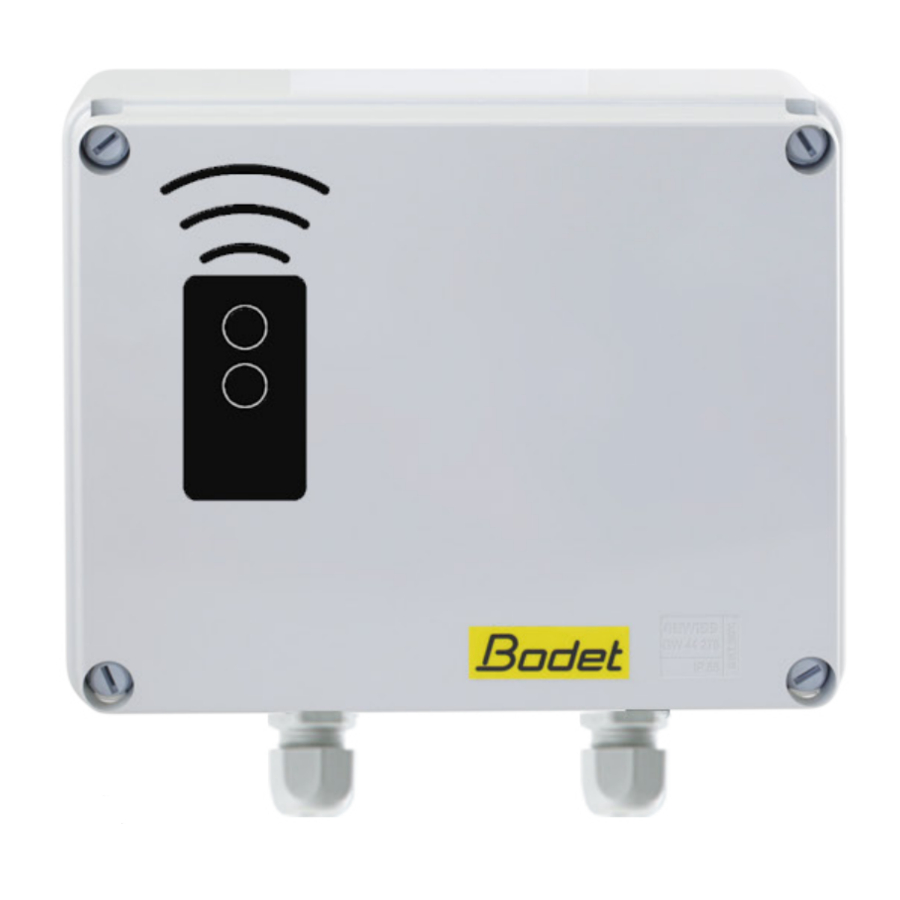

Lockdown Alert System transceiver
LoRa transceiver for Lockdown Alert System alerts
Télécommande LoRa pour alertes PPMS
Installation and user manual
Notice d'installation et d'utilisation
www.bodet-time.com
Ensure upon reception that the product has not been damaged during delivery.
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
BODET SA
1 rue du Général de Gaulle
49340 TREMENTINES - France
Tel support France: +33 2 41 71 72 00
Fax France: +33 2 41 71 72 01
1

Publicité

Table des Matières
loading

Manuels Connexes pour Bodet LoRa

Sommaire des Matières pour Bodet LoRa

  • Page 1 Lockdown Alert System transceiver LoRa transceiver for Lockdown Alert System alerts Télécommande LoRa pour alertes PPMS Installation and user manual Notice d’installation et d’utilisation BODET SA 1 rue du Général de Gaulle 49340 TREMENTINES - France Tel support France: +33 2 41 71 72 00 www.bodet-time.com...

  • Page 2: Table Des Matières

    CONTENTS 1. GENEral iNfOrmaTiON 1.1 introduction 1.2 General operation 2. iNSTallaTiON 2.1 mechanical installation 2.2 Electrical connections 2.3 Pairing and deactivation of transceivers 2.4 Changing a transceiver’s battery 3. mOdE Of OPEraTiON 4. TEChNiCal CharaCTEriSTiCS...
  • Page 3 TablE dES maTièrES 1. GéNéraliTéS 1.1 introduction 1.2 Principe de fonctionnement 2. iNSTallaTiON 2.1 installation mécanique 2.2 branchements électriques 2.3 appairage et désactivation des télécommandes 2.4 Changer la pile d’une télécommande 3. mOdE dE fONCTiONNEmENT 4. CaraCTEriSTiquES TEChNiquES...

  • Page 4: General Information

    1. GENEral iNfOrmaTiON Thank you for choosing BODET’s Lockdown Alert System transceiver. This product has been carefully designed for your satisfaction according to ISO9001 quality control. We recommend that you carefully read these instructions before you start to use the product.

  • Page 5: Installation

    50 metres away from the master clock. 2.2 Electrical connections > Scenario 1: shared control between the relays The position of the diPs should be maintened for common control LoRa transceiver Sigma card Connectors available only on Sigma Mod and Sigma P...
  • Page 6 > Scenario 2: independent control between each relay The position of the diPs should be maintened for independent control LoRa Transceiver Sigma card Card 3 external ouputs Connectors available only on Sigma Mod and Sigma P > Possible control combinations...

  • Page 7: Pairing And Deactivation Of Transceivers

    diPs position independent or shared relays* Transceiver actions** Relays Independent Key 1 closes the relay Relays Shared Keys 2 or 3 close the relays Relays Independent Key 4 closes the relay Relays Independent Key 1 closes the relay Relays Independent Key 2 closes the relay Relays Shared...

  • Page 8: Changing A Transceiver's Battery

    2.4 Changing a transceiver’s battery 1) Open the transceiver: Unscrew the screw on the back of the transceiver then carefully separate the two sides. 2) Remove the electronic card. 3) Remove the used battery from its housing. 4) Slide the new battery in to its place being careful to match the polarity.

  • Page 9: Technical Characteristics

    4. TEChNiCal CharaCTEriSTiCS > Transceiver Bi-colour LED green for transmission and orange to confirm that the reciever Indicator LED………………………. has received the command. If the battery is low: The LED is red for transmission and confirmation. Number of keys………….………… 4 keys so that up to 4 relays can be run. Construction.......

  • Page 10: Généralités

    1. GéNéraliTéS Nous vous remercions d’avoir choisi la télécommande PPMS BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons de lire attentivement cette notice avant de commencer à manipuler le produit.

  • Page 11: Installation

    (scenario 1 ou 2). > Scénario 1 : commande commune entre les relais respecter la position des dips (ci-dessous) pour la commande commune Récepteur LoRa Carte Sigma Connecteurs disponibles uniquement sur Sigma Mod et Sigma P...
  • Page 12 > Scénario 2 : commande indépendante entre chaque relais respecter la position des dips (ci-dessous) pour la commande indépendante Récepteur LoRa Carte Sigma Carte option 3 entrées externes Connecteurs disponibles uniquement sur Sigma Mod et Sigma P > Combinaisons de commandes possibles Position des diPs Commandes indépendantes...

  • Page 13: Appairage Et Désactivation Des Télécommandes

    Position des diPs Commandes indépendantes actions télécommande** ou communes des relais* Relais : indépendant Touche 1 ferme le relais Relais : communs Touches 2 ou 3 ferment les relais Relais : indépendant Touche 4 ferme le relais Relais : indépendant Touche 1 ferme le relais Relais : indépendant...

  • Page 14: Changer La Pile D'une Télécommande

    2.4 Changer la pile d’une télécommande 1) Ouvrir la télécommande : dévisser la vis au dos de la télécommande puis séparer les deux faces délicatement. 2) Retirer la carte électronique. 3) Retirer la pile usager de son emplacement. 4) Glisser la nouvelle pile dans son logement en repectant la polarité. 5) Remettre la carte électronique avec la nouvelle pile dans le boîtier.

  • Page 15: Caracteristiques Techniques

    4. CaraCTEriSTiquES TEChNiquES > Télécommande LED bi-couleur : verte pour l’émission et orange pour l’acquittement de la Témoin LED........commande par le récepteur. En cas de batterie faible : la LED est rouge pour l’émission et l’acquittement. Nombre de touches......4 touches afin de piloter jusqu’à 4 relais. Construction........
