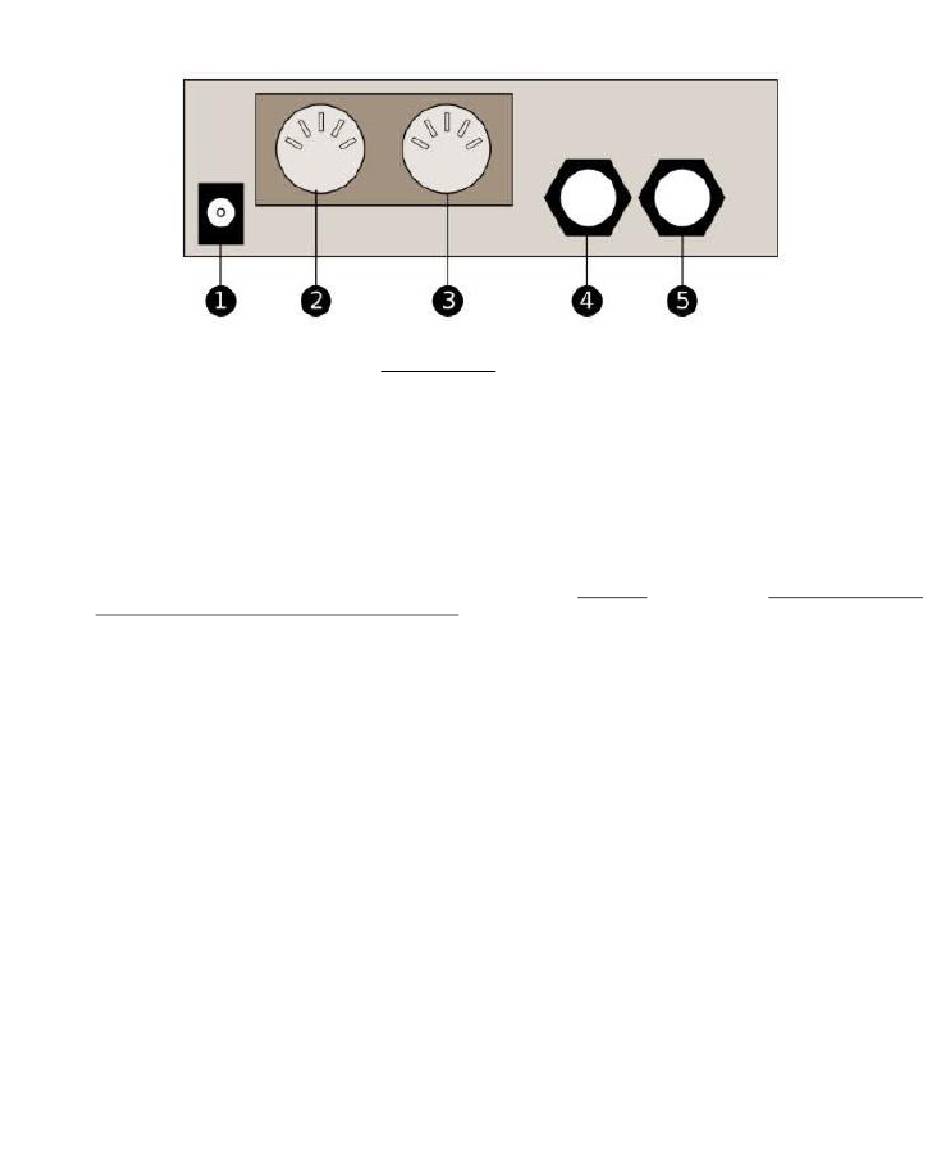

Le panneau arrière
Les connecteurs suivants sont disponibles sur le panneau arrière:
1 : connecteur d'alimentation 2.1mm DC (courant continu). Le Shruthi-1 peut être alimenté par une alimentation
•
non régulée 7,5V-12V ou avec un adaptateur de pile 9V. Vérifiez que le connecteur a bien sa partie intérieur (le
tip) positive (de7.5 à 12v) et sa partie extérieure (le sleeve) négative 0v. La plupart des alimentations universelles
permettent de choisir la polarité du connecteur - La partie alimentation du Shruthi-1 est munie d'une protection
contre les inversements accidentels de polarité et peut supporter jusqu'à 15V.
2 : Entrée MIDI. Cette entrée doit être connectée à la sortie MIDI d'une carte son, d'un clavier maître ou d'un
•
séquenceur.
3 : Sortie MIDI. Cette sortie peut être utilisée comme une prise MIDI thru, elle peut aussi transmettre les notes
•
produites par le séquenceur interne du Shruthi-1, pour sauvegarder les données ou pour le chaînage polyphonique
de plusieurs Shruthi-1.
•
4 : Sortie audio mono, niveau ligne.
5 : Entrée audio mono. Notez qu'un signal audio entrant passera par le filtre (VCF) et l'amplificateur (VCA) - vous
•
n'entendrez rien du signal externe tant qu'une note ou une séquence ne sera pas joué par le Shruthi-1 pour
«ouvrir» le VCA.
Suivant la manière dont vous avez assemblé la carte analogique, un bouton marche/arrêt général et des potentiomètres
pour le volume de la sortie et de l'entrée audio seront disponibles - soit sur le panneau arrière, soit sur les côtés, soit sur le
panneau avant.
