Les
destinations de modulations
1. cutoff: Fréquence de coupure du filtre.
2. vca: Gain du VCA (amplificateur).
3. pwm1: Paramètre de l'oscillateur 1 (largeur d'impulsion, mais aussi waveshapper, phonème etc. tout dépend du
type de l'oscillateur).
4. pwm2: Paramètre de l'oscillateur 2 (largeur d'impulsion, mais aussi waveshapper, phonème etc. tout dépend du
type de l'oscillateur).
5. osc1: Fréquence de l'oscillateur 1, dans une étendue de -16 / 16 demi-ton. Agit aussi sur la fréquence du
sub-oscillateur.
6. osc2: Fréquence de l'oscillateur 2, dans une étendue de -16 / 16 demi-ton.
7. osc1+osc2: Fréquence des oscillateurs 1 et 2, dans une étendue de -4 / 4 demi-tons. Agit aussi sur la fréquence
du sub-oscillateur. Pratique pour les effets de pitch-bend ou de vibrato.
8. fine: Réglage fin de la fréquence des oscillateurs 1+2, dans une étendue de -1 / 1 demi-tons. Agit aussi sur la
fréquence du sub-oscillateur. Pratique pour les vibratos légers.
9. mix: Balance des oscillateurs 1/2 (ou intensité du modulateur).
10. noise: Volume du générateur de bruit.
11. subosc: Volume du sub-oscillateur.
12. reso: Résonance du filtre.
13. cv1: Signal de Contrôle de la sortie CV n°1.
14. cv2: Signal de Contrôle de la sortie CV n°2.
15. attack: Vitesse d'attaque des enveloppes 1 et 2. Par exemple, en assignant la vélocité à ce paramètre, une note
jouée plus fort aura une attaque plus brutale.
16. lfo1, lfo2: Modulation de fréquence des deux LFOs.
Un point requièrent une petite clarification est la notion de source de modulation "centrée".
Supposons que nous avons un LFO triangle connecté à la fréquence de coupure du filtre, avec un taux de modulation à 30.
Si la fréquence de coupure du filtre est réglé sur 80, la valeur réelle de la fréquence de coupure du filtre va varier entre 50
(80 - 30) et 110 (80 + 30). par contre, si c'est l'enveloppe qui est connectée à la fréquence de coupure du filtre avec un
taux de modulation de 20, la fréquence de coupure du filtre va aller de 80 à 120 (20 + 2 * 20), puis redescendre à 80 après
la phase de décroissance (decay). Dans le premier cas, la source de modulation est centrée, dans le second cas elle ne l'est
pas.

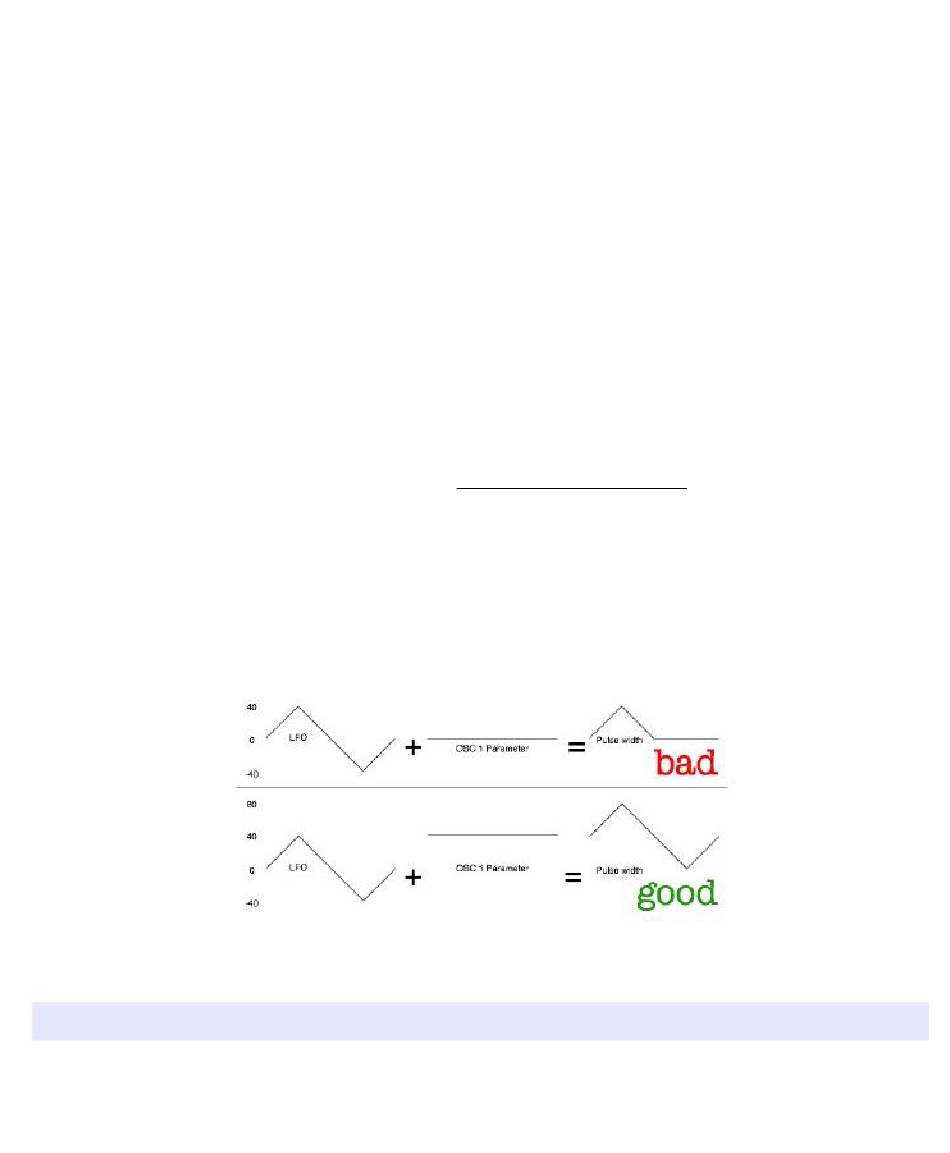

Il faut bien garder cela à l'esprit lorsqu'on veut recréer des effets de PWM (modulation de largeur d'impulsion). Si le taux de
modulation d'un LFO vers la largeur d'impulsion est égal à 40, il faut régler la largeur d'impulsion de l'oscillateur à 40
également : de cette façon, la largeur d'impulsion oscillera entre 40 - 40 = 0 et 40 + 40 = 80. Si vous laissez la largeur
d'impulsion à 0, elle restera bloquée à 0 la moitié du temps !
Cette astuce s'applique également aux effets de wah-wah ou de tremolo!
Le taux de modulation de la dernière modulation dans la liste (n°12) est dosé par la molette de modulation. Hein ?
Supposons que la modulation n°12 relie le LFO n°1 à la hauteur des oscillateurs 1 et 2 (pour les effets de vibrato) :
Mod src dst amt
12
lf1
~
16
Cette modulation sera appliqué avec une intensité proportionnelle à la position de la molette de modulation - par défaut
cette modulation ne sera pas active, mais lorsque la molette de modulation sera poussée au maximum, le taux de
modulation programmé (16) sera utilisé avec une graduation progressive entre les deux.
sont :
