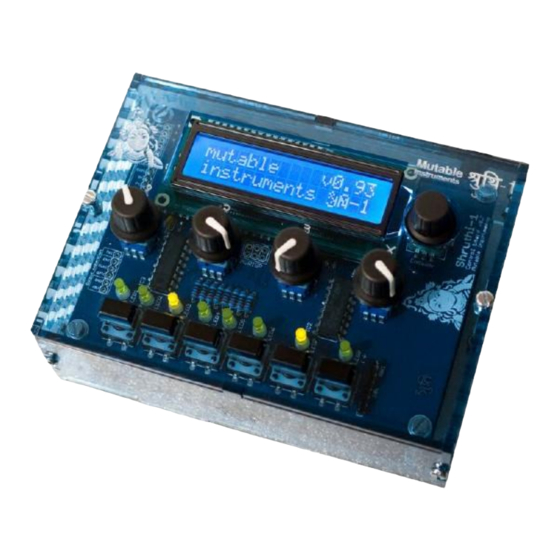

Mutable Instruments SHRUTHI-1 Manuel De Référence
  1. Manuels
  2. Marques
  3. Mutable Instruments Manuels
  4. Équipement de musique
  5. SHRUTHI-1
  6. Manuel de référence

Mutable Instruments SHRUTHI-1 Manuel De Référence

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

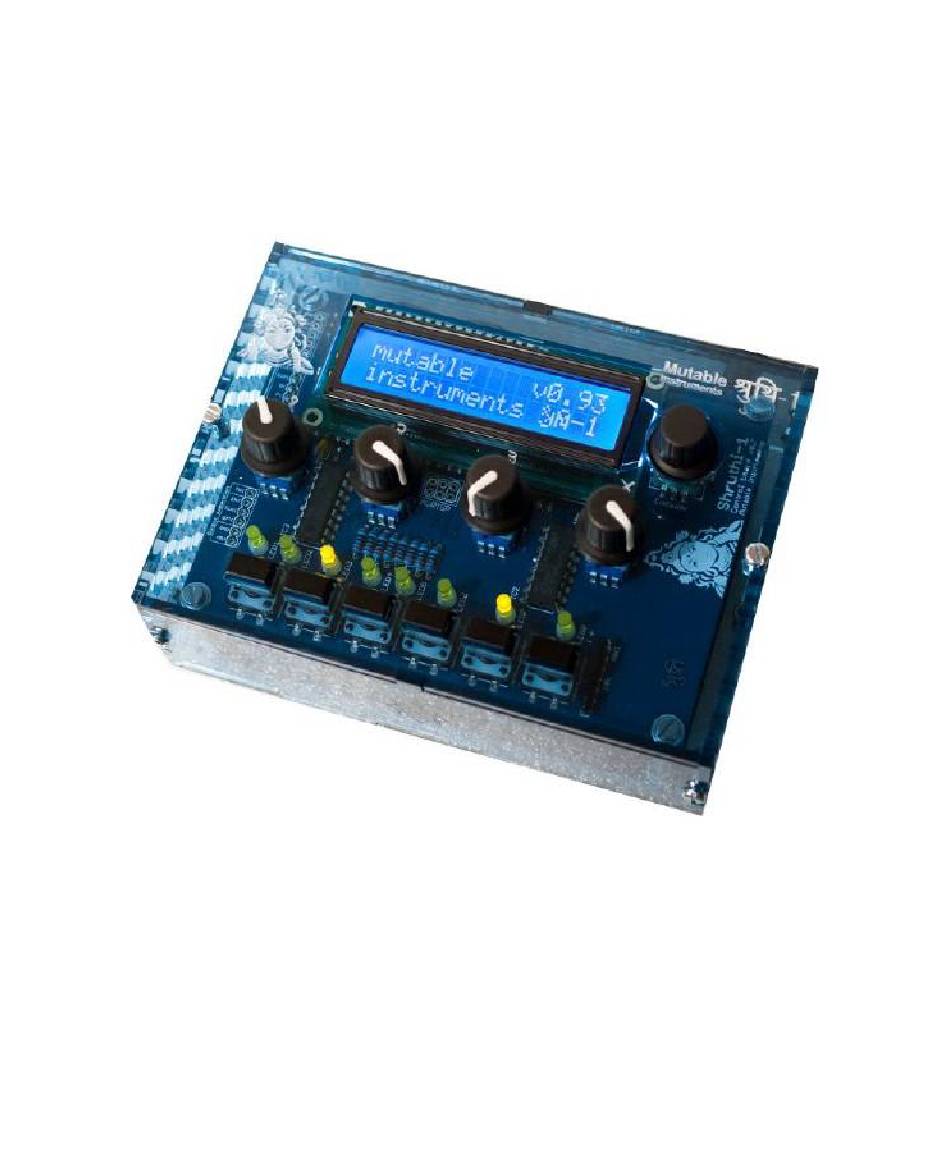

SHRUTHI-1
MANUEL DE REFERENCE
1/42

Publicité

Table des Matières
loading

Sommaire des Matières pour Mutable Instruments SHRUTHI-1

  • Page 1 SHRUTHI-1 MANUEL DE REFERENCE 1/42...

  • Page 2: Table Des Matières

    TABLE DES MATIÈRES Mise en route............3 Conseils et Comment faire......28 Vue d’ensemble..........3 Contrôle et navigation........5 Les paramètres d’accordage......29 Pages............5 Accordage général et paramètres MIDI...29 Editer............6 Réglages du système........30 Utiliser l’encoder.........6 La page de chargement/sauvegarde.....31 Page de chargement/sauvegarde patches..31 Synthèses............7 Parcourir la bibliothèque de patch....31 Oscillateur 1..........9 Sauvegarde..........31 Sub-oscillateur et générateur de transitoires...15...

  • Page 3: Mise En Route

    Mise en route Vue d’ensemble Familiarisons-nous avec le Shruthi-1: Le panneau avant L'écran LCD D affiche la plupart du temps les 4 paramètres directement éditables avec les potentiomètres. Dans • d'autres circonstances, il peut afficher des informations telles que des messages d'erreur, de confirmation ou le contenu d'une séquence etc.
  • Page 4 5 : Entrée audio mono. Notez qu'un signal audio entrant passera par le filtre (VCF) et l'amplificateur (VCA) - vous • n'entendrez rien du signal externe tant qu'une note ou une séquence ne sera pas joué par le Shruthi-1 pour «ouvrir» le VCA.

  • Page 5: Contrôle Et Navigation

    : Cut res env lfo Le Shruthi-1 propose plus de 18 pages de paramètres - la navigation entre les pages est donc un peu plus complexe que sur son prédécesseur! Comme sur le Shruti-1, les pages sont groupées, et chaque pression sur le bouton associé au groupe fait défiler les pages les unes derrière les autres.

  • Page 6: Utiliser L'encoder

    Après un court délai, le résumé des quatre paramètres réapparaît de nouveau. Utiliser l’encodeur. Lorsque le Shruthi-1 affiche une page de résumé, l'encodeur rotatif peut être utilisé pour faire défiler les paramètres. Le nom du paramètre actif est affiché avec une initiale en majuscule.

  • Page 7: Synthèses

    Les sections suivantes décrivent un par un tous les paramètres accessibles dans les pages synthèse et séquenceur. Synthèse Avant de rentrer dans les détails, voici un schéma du flux du signal audio du Shruthi-1. Le signal audio est représenté en rouge (signal numérique) et en...
  • Page 8 Le résultat est converti en un signal pseudo-analogique (10 MHz / 1 bit, c'est une des nombreuses bizarreries du • Shruthi-1) et mixé dans le domaine analogique avec un signal extérieur provenant du Jack Audio In. • Le résultat est ensuite envoyé dans le filtre analogique puis dans l'amplificateur, pour produire le signal audio final.
  • Page 9 Oscillateur 1 Sha prm rng sub 0 sq1 sha (shape): Forme d’onde de l’Oscillateur. • prm (parameter): Paramètre de l’Oscillateur 1. Cela change le timbre de la forme d’onde généré, d’une manière • spécifique à chaque forme d’onde (voir plus bas). rng (range): Hauteur de l’Oscillateur 1, de -24 demi-tons jusqu’à...
  • Page 10 Pour les sons de basses, pour lesquels les effets d'aliasing ne sont pas un problème (et sont même parfois souhaitables !) il est préférable d'utiliser l'option pwm à la place de square pour avoir un plus gros son. triang: Triangle Une forme d'onde pure qui fournit une bonne base pour les flûte ou les sons typés 8-bits/soundchip.
  • Page 11 ztri: Monstre à bosse en triangle résonant Cette créature est difficile à décrire et il doit être expérimenté. Elle ressemble à un balayage de filtre résonnant, mais avec un caractère très creux et synthétique. Viendrait-elle du Casio CZ-101 ? Nul ne le sait... Mais cette forme d'onde est parfaite pour des sons barrées, délirants, évoquant vaguement la synchro d'oscillateurs.
  • Page 12 assez conséquent est appliqué) ou pour des solos trance un peu agressif. Le paramètre contrôle la quantité de désaccordage entre les quatre formes d'ondes. Notez qu'il n'est pas question ici de synthèse à bande limitée, donc cela ne sonnera pas très bien au-dessus de C5...
  • Page 13 digitl est un classique du PPG-wave. metall est réalisée à partir de formes d'onde tirées de presets du D50. bowed est une transwave extraite à partir d'une note de violoncelle. slap est une transwave construite à partir d'un preset de basse slap du SQ-80.
  • Page 14 Cette table d'onde a deux particularités: elle est plus petite que les autres (huit formes d'onde, chacune d'entre elle longue de 129 échantillons), et elle réside dans la RAM du Shruthi-1 au lieu de résider dans la ROM flash. Cela lui permet d'être facilement modifiée.

  • Page 15: Sub-Oscillateur Et Générateur De Transitoires

    noise: Générateur de bruit filtré Le paramètre contrôle la fréquence d'un simple filtre passe-bas/passe-haut 1-pole dans lequel est envoyé un bruit blanc. De 0 à 63, des hautes fréquences sont progressivement ajoutées. De 63 à 127, les basses fréquence sont progressivement enlevées.

  • Page 16: Mixeur

    Oscillator 2 Sha prm rng tun sha (shape): Forme d'onde de l'oscillateur 2. Les formes d'onde disponibles sont les mêmes que pour l'oscillateur • 1, à l'exception de vowel, qui consomme beaucoup de ressources processeur et n'est pas disponible ici. prm (parameter): Paramètres de l’oscillateur 2.

  • Page 17: Enveloppe 1 / 2

    (release): Temps de relâchement de l’enveloppe. • Le prédécesseur du Shruthi-1 utilisait des enveloppes linéaires. Les enveloppes sont maintenant linéaires par segment avec une sorte de "coude" pour donner la sensation d'une enveloppe exponentielle (la même astuce est utilisée sur le SID).

  • Page 18: Matrice De Modulation

    Matrice de modulation Cette page permet de configurer le routage entre les sources et les destinations de modulation. Cette page fonctionne d'une manière un peu différente des autres : Le potentiomètre P1 est utilisé pour choisir un cordon de liaison, alors que P2, P3 et P4 sont utilisés pour éditer le point de départ, d'arrivée et le niveau de signal sur ce cordon.
  • Page 19 destinations de modulations sont : 1. cutoff: Fréquence de coupure du filtre. 2. vca: Gain du VCA (amplificateur). 3. pwm1: Paramètre de l'oscillateur 1 (largeur d'impulsion, mais aussi waveshapper, phonème etc. tout dépend du type de l'oscillateur). 4. pwm2: Paramètre de l'oscillateur 2 (largeur d'impulsion, mais aussi waveshapper, phonème etc. tout dépend du type de l'oscillateur).
  • Page 20 Opérateurs Appuyez une deuxième fois sur la touche S4 pour afficher la page des opérateurs. Sur cette page vous pouvez configurer les deux "Opérateurs". Un opérateur permet de construire une nouvelle source de modulation en combinant deux sources existantes. Op. in1 in2 out lf1 lf2 add Le premier paramètre (*Op.*) permet de choisir l'opérateur à...

  • Page 21: Séquenceur Et Arpégiateur

    Ce n'est pas vraiment un outil pour faire du "appuyons sur un bouton et laissons la machine jouer". D'ailleurs il n'y a pas de bouton "play" sur le Shruthi-1 ! Il faut plutôt le voir comme un outil de la même famille que les arpégiateurs - quelque chose qui aide à...

  • Page 22: Arpégiateur

    arp: arpegiateur > Quand arp est activé, les accords joués sur le clavier sont arpégés. Relâcher les touches un court instant arrêtera l'arpégiateur mais l'horloge continuera de compter les temps. Relâcher les touches un peu plus longtemps va stopper l'arpégiateur et réinitialiser l'horloge - le motif de l'arpégiateur reprendra au début lorsque des touches seront de nouveaux enfoncées.
  • Page 23 Attention : les accords ne sont pas enregistrés et la quantification est sans pitié ! Quand la durée d'une mesure est écoulée, le Shruthi-1 quitte le mode d'enregistrement et continue en boucle avec ce qui vient juste d'être enregistré.
  • Page 24 Ordre de lecture Ce tableau montre dans quel ordre les pas d'une séquence seront lus pour chacune des modes du paramètre warp: Description Résultat Croissant 01234567 -> Décroissant 76543210 <- Ping-pong 1 0123456776543210 >–< Ping-pong 2 01234567654321 >< Augmentation à la Philip glass, 1/16 0010120123012340123450123456012345671234567234567345674567567677 glass Récitation védique pattern 1, 1/16...

  • Page 25: Editeur De Pattern

    Editeur de pattern La page de l'éditeur de patterns est vraiment différentes des autres pages. Pour aller à la page “éditeur de pattern”, cliquez sur S5 pour accéder à la catégorie “séquenceur/système”, puis cliquez sur S2. Voici à quoi elle ressemble: |00| C3 - 7 0 | >...
  • Page 26 ASTUCE: enregistrement pas à pas simpliste Dans le mode d'édition, appuyer sur une touche du clavier MIDI va permettre d'enregistrer le numéro de note au pas actuel, et passer au pas suivant. Cela est une forme simpliste "d'enregistrement pas à pas", qui peut même être utilisé...

  • Page 27: Séquenceur Rythmique (Effet De Gate)

    Séquenceur rythmique (pour des effets de gate) Cette page présent, sur un seul écran, le contenu rythmique de la mesure programmée dans le séquenceur. Elle est particulièrement utile pour la programmation de motifs rythmique pour l'arpégiateur - une tâche pour laquelle les seules informations qui comptent vraiment sont la vélocité...

  • Page 28: Conseils Et Comment Faire

    Conseils & Comment faire Comment écrire un simple pattern à la volée à l'aide d'un clavier MIDI ? > Accédez à la vue "Tracker" (affichée sous forme de lignes) en appuyant sur S2, puis appuyez sur l'encodeur, et les notes jouées seront enregistrées à la volée comme une séquence. Appuyez sur l'encodeur de nouveau lorsque vous avez terminé...

  • Page 29: Accordage Général Et Paramètres Midi

    (tune): Accordage globale sur une étendue de -1/+1 demi-ton. • chn (midi chan): Canal MIDI sur lequel le Shruthi-1 écoute. Utiliser 0 pour recevoir sur tous les canaux. • mid (midi out): Informations devant être transmise sur la sortie MIDI out. Reportez-vous à...

  • Page 30: Réglages Du Système

    Réglages système Pour accéder à cette page, cliquez sur S5 pour accéder à la catégorie inférieure, puis cliquez trois fois sur S4. Pau sna fil cv. off lpf 4cv pau (pause): Durée (mesurée en incréments de 0,128 secondes) pendant laquelle le nom du paramètre et sa •...

  • Page 31: La Page De Chargement/Sauvegarde

    Vous pouvez utiliser les 4 potentiomètres pour modifier le son directement depuis la page de chargement. L'affectation des réglages au potentiomètre sont ceux qui ont été définis dans la page performance. Le Shruthi-1 envoie un programme change MIDI lorsqu'un nouveau patch est chargé. Sauvegarde Lorsque la page browse est affichée, appuyez de nouveau sur S6 pour accéder à...

  • Page 32: Fonctions Spéciales

    Les valeurs par défaut des paramètres globaux tels que la transposition d'octave, le canal MIDI, le mode de sortie MIDI, etc. sont lus depuis la mémoire interne chaque fois que le Shruthi-1 démarre. Pour utiliser les paramètres actuels comme paramètres par défaut, appuyez sur S6 pendant que l'une des pages tuning, MIDI ou system settings sont affichées.

  • Page 33: Fonctions Spéciales

    Le mystérieux «mode preset » Certains synthés sont des boîtes à presets, d'autres encouragent à la création sonore. Le Shruthi-1 fait partie de la seconde catégorie mais parfois, sur scène par exemple, il est bien pratique d'avoir une machine dont le fonctionnement est centré...

  • Page 34: Midi

    Les messages de note en-dessous du point de partage définis par le paramètre split sont traités par le Shruthi-1, tandis que les autres notes sont transmises à la sortie MIDI. Tous les autres messages (y compris les notes des canaux que le Shruthi-1 n'utilise pas) sont transmis à...
  • Page 35 Voici un exemple de configuration pour transformer 3 Shruthi-1 en un synthé triphonique: Les 3 synthés doivent évidemment être reliés à une même table de mixage ou carte son. Quelques mises en garde concernant le mode polychaining : • L'arpégiateur et le séquenceur ne fonctionnent pas dans le mode polychaining et le LFO de chaque synthé ne sera pas synchronisé...

  • Page 36: Mise À Jour Du Firmware Par Midi

    Mise à jour du firmware du Shruthi-1 par MIDI Pour mettre à jour le firmware du Shruthi-1, maintenez le bouton S6 enfoncé tantis que le synthé est sous tension. Au lieu d'être accueilli par l'écran de démarrage ou la page de filtre, l'écran reste vide, et les LEDs L1, L3, L5 et L7 sont allumées.

  • Page 37: Implantation Midi

    Le message play doit être envoyé pour activer les LFO, l'arpégiateur ou un séquenceur lorsque le paramètre BPM est réglé sur external. Le message stop arrête toutes les notes, le séquenceur et l'arpégiateur. System exclusive messages (0xf0). Le Shruthi-1 envoie ou reçoit des messages de SysEx pour les opérations suivantes: Transmission d'un patch •...
  • Page 38 Transmission d'une séquence • Transmission de table d'onde • Sauvegarde globale • Mise à jour du firmware • • Redémarrage après la mise à jour du firmware Consultez la section SysEx data format pour plus d’information. (Coin des nerds) Paramètres de synthèse accessibles par MIDI La plupart des paramètres de synthèse sont accessibles par NRPN or CC.
  • Page 39 Filter cutoff 0-127 Filter resonance 0-63 Envelope->cutoff modulation amount 0-63 Lfo->cutoff modulation amount 0-63 Envelope 1 attack 0-127 Envelope 1 decay 0-127 Envelope 1 sustain 0-127 Envelope 1 release 0-127 Envelope 2 attack 0-127 Envelope 2 decay 0-127 Envelope 2 sustain 0-127 Envelope 2 release 0-127...

  • Page 40: Transfert De Patch

    Checksum 0xf7 (End of SysEx) Command indique que le Shruthi-1 doit faire avec les données dans le bloc payload, et argument est un octet qui peut contenir un élément d'information supplémentaire sur ce qu'il faut faire avec les données. Payload est une séquence d'octets découpés en blocs de 4 bits. Par exemple, la séquence 0x80 0x56 0x13 est toujours transmise comme 0x08 0x00 0x05 0x06 0x01 0x03.
  • Page 41 Transfert du contenu de la mémoire de stockage La mémoire de stockage du Shruthi-1 est de 2 + 8n kb large: 2kb de mémoire eeprom interne et 8n kb de mémoire externe. Elle est divisée comme suit: Adresses logiques Support...
  • Page 42 Lors de la mise à jour du firmware, command est égal 0x7e , argument est nul, et payload se compose de 256 octets de données (512 blocs de 4 bits). Dès réception de ce message, le Shruthi-1 écrit le bloc de données dans mémoire Flash ROM du processeur principal à...
