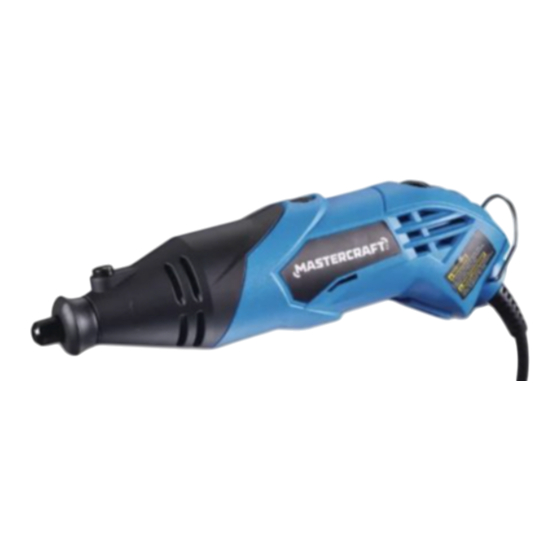

- Page 1 N° de modèle: 054-4892-4 continuation tabs OUTIL ROTATIF À FIL ET notes ACCESSOIRES warnings GUIDE IMPORTANT: Veuillez lire attentivement ce guide avant d’utiliser D’UTILISATION cet article et conservez-le aux fins de consultation ultérieure.
- Page 2 headline bars continuation tabs notes continuation tab warnings notes warnings...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES Caractéristiques techniques headline bars Avertissements de sécurité générale relatifs aux outils électriques headline bars Avertissements de sécurité générale relatifs à l'outil rotatif Symboles Schéma des pièces clés Accessoires Liste des pièces Consignes d’utilisation Comment entretenir les outils avec soin continuation tabs Garantie continuation tabs... -
Page 4: Caractéristiques Techniques
N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 CARACTÉRISTIQUES TECHNIQUES Tension : 120 V 60 Hz AC Ampères : 1.4 A Vitesse variable : 8 000 à 32 000 tr/min (à vide) Pinces de serrage : 1/16 po (1,6 mm) x 2;... - Page 5 SÉCURITÉ DE L’AIRE DE TRAVAIL • Gardez propre et bien éclairé l’espace de travail. Les endroits encombrés et sombres sont susceptibles de causer des accidents. • N’utilisez pas d’outils électriques dans les environnements explosifs, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer ces matières.
- Page 6 N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 • Lors de l’utilisation d’un outil électrique à l’extérieur, utilisez une rallonge conçue pour une utilisation à l’extérieur. L’utilisation d’une rallonge conçue pour une utilisation à l’extérieur réduit le risque de choc électrique.
-
Page 7: Avertissements De Sécurité Générale Relatifs À L'outil Rotatif
qu’aucune pièce n’est brisée et assurez-vous qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. Si l’outil est endommagé, veillez à le faire réparer avant de l’utiliser. Beaucoup d’accidents sont causés par des outils mal entretenus. Gardez les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont •... - Page 8 N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 Toutes les personnes à proximité doivent rester à distance de l’espace de travail. Toute personne entrant dans l’espace de travail doit porter un équipement de protection individuelle. Des fragments de pièce ou un accessoire brisé...
- Page 9 • Faites particulièrement attention lorsque vous travaillez sur des coins ou des rebords tranchants, etc. Évitez de faire rebondir l’accessoire et de le coincer. Les coins, les rebords tranchants ou les sauts ont tendance à coincer l’accessoire en rotation, provoquant une perte de contrôle ou un rebond. •...
- Page 10 N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 INSTRUCTIONS DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES OPÉRATIONS DE BROSSAGE AVERTISSEMENTS DE SÉCURITÉ SPÉCIFIQUES POUR LES OPÉRATIONS DE BROSSAGE : Soyez conscient que des fils métalliques sont projetés par la brosse, même pendant le fonctionnement ordinaire.
-
Page 11: Symboles
SYMBOLES Pour réduire les risques de blessure, l'utilisateur doit lire les instructions dans ce guide d'utilisation. Double isolation Avertissement Porter un casque antibruit Porter des lunettes de sécurité Porter un masque antipoussières Ne pas utiliser en temps pluvieux... -
Page 12: Schéma Des Pièces Clés
N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 SCHÉMA DES PIÈCES CLÉS Description Description Écrou + pince de serrage (adaptée) Cordon d’alimentation Bouton de blocage de l'arbre Interrupteur marche/arrêt Couvercle du balai de carbone (des deux côtés) Sélecteur de vitesse variable... - Page 13 ACCESSORIES Pince de serrage (2 x Ø1,6 mm, 2 x Ø2,3 mm, 2 x Ø3,2 mm) Gros tambour de ponçage (12,7 x 12,7 mm) Petit tambour de ponçage (6,3 x 12,7 mm) Rouleaux de ponçage en caoutchouc (12,7 x 12,7 mm, 6,3 x 12,7 mm, tige Ø3,2 mm) Brosses (tige Ø3,2 mm) Fraises en acier rapide (tige Ø3,2 mm)
-
Page 14: Liste Des Pièces
N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 LISTE DES PIÈCES Description Qté Description Qté Écrou de la pince de serrage 1 Bouton de vitesse variable Pince de serrage Stator Capuchon avant continuation tabs Interrupteur Bouton de blocage de l'arbre... -
Page 15: Consignes D'utilisation
CONSIGNES D’UTILISATION REMPLACEMENT DE LA PINCE DE Collet Collet nut SERRAGE (FIG. A) Six tailles de pinces de serrage sont prévues pour correspondre aux différentes tailles d’accessoires de tige. Appuyez sur le bouton de verrouillage de la broche (2) et tournez l’écrou de serrage (1) dans le sens Fig. - Page 16 N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 Fig. C MONTAGE D’UN DISQUE DE TRONÇONNAGE/MEULAGE (FIG. D, E) Installez un mandrin approprié du disque de tronçonnage/meulage dans la pince de serrage et serrez comme indiqué plus tôt. Dévissez la petite vis (a) sur le dessus du mandrin, puis réinsérez la vis (a) à...
- Page 17 Fig. F RÉGLAGE DE VITESSE (FIG. G) L’outil comporte un sélecteur de vitesse variable (4) pour le réglage précis de la vitesse avec les nombres de « 1 » à « 6 », la vitesse peut être réglée de 8 000 à 32 000 tr/min, la position «...
- Page 18 N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 Laiton Écaille, Description Bois mou Bois dur Plastique Acier d'aluminium, Céramique Verre d'accessoire pierre etc. Disque de meulage 15000-32000 15000-32000 8000-15000 15000-32000 18000-22000 15000-32000 15000-32000 Disque à 15000-32000 15000-32000 8000-15000 15000-32000 18000-22000 15000-32000 15000-32000 tronçonner...
- Page 19 Coiffe de polissage en laine Demi-vitesse 15 000 Métal tr/min Acier doux Disque de tronçonnage/ Demi-vitesse Métal meulage 15 000 tr/min Acier doux Ne serrez PAS trop la vis Bois supérieure Rouleau de ponçage en Pleine vitesse Métal caoutchouc 30 000 tr/min Acier doux REMARQUE: Pour monter le rouleau de ponçage, desserrez d’abord la petite vis sur le dessus...
-
Page 20: Comment Entretenir Les Outils Avec Soin
N° de modèle: 054-4892-4 | Communiquez avec nous au 1 800 689-9928 COMMENT ENTRETENIR LES OUTILS AVEC SOIN Retirez la fiche de la prise avant de procéder à toute opération de réglage, d’entretien ou de maintenance. Votre outil électrique ne nécessite aucun entretien ou lubrification supplémentaire. Il n’y a pas de pièces réparables par l’utilisateur dans votre outil électrique. - Page 21 Le présent produit Mastercraft est garanti pour une période de trois (3) ans à compter de la date de l’achat au détail original contre les vices de matériau(x) et de fabrication, sauf dans le cas des groupes de composantes suivants: a) groupe A : les batteries et piles, chargeurs et étuis de transport, qui sont...
