Utilisation de l'appareil
Affichage LCD réversible
L'écran LCD du modèle 461995 affiche les valeurs dans un sens pour le tachymètre optique et dans
le sens inverse pour le tachymètre à contact. Ceci vous permet de lire facilement les valeurs
relevées par les deux modes de mesure quelque soit le sens dans lequel l'appareil est maintenu.
Mesures avec le tachymètre optique (Cf. schéma ci-dessous)
1. Appliquez un morceau carré de ruban réfléchissant sur la surface de l'objet à tester.
2. Positionnez l'interrupteur de fonction sur PHOTO.
3. Dirigez le pointeur Laser vers l'appareil à tester à une distance comprise entre 2" et 79" (entre
50 et 2000mm).
4. Appuyez sur la touche Measure (située sur le côté droit de l'appareil) et alignez le faisceau du
pointeur Laser sur le ruban réfléchissant.
5. Assurez-vous que l'indicateur de prise de mesure apparait bien en haut à gauche de l'écran
lorsque l'objet à tester passe dans le faisceau lumineux.
6. Relâchez la touche Measure lorsque l'affichage du nombre de TPM se stabilise à l'écran.
7. Si le nombre de tpm est inférieur à 50, appliquez quelques carrés supplémentaires de ruban
réfléchissant. Divisez la valeur affichée à l'écran par le nombre de morceaux de ruban
réfléchissant appliqués pour obtenir le nombre réel de tpm.
NOTE: un éclairage ambiant particulièrement intense risque d'interférer avec le faisceau lumineux
réfléchi. Dans certains cas, il peut être nécessaire d'apporter un peu d'ombre à la zone de mesure.
CAUTION: Les objets en rotation peuvent être dangereux. Soyez extrêmement prudent.

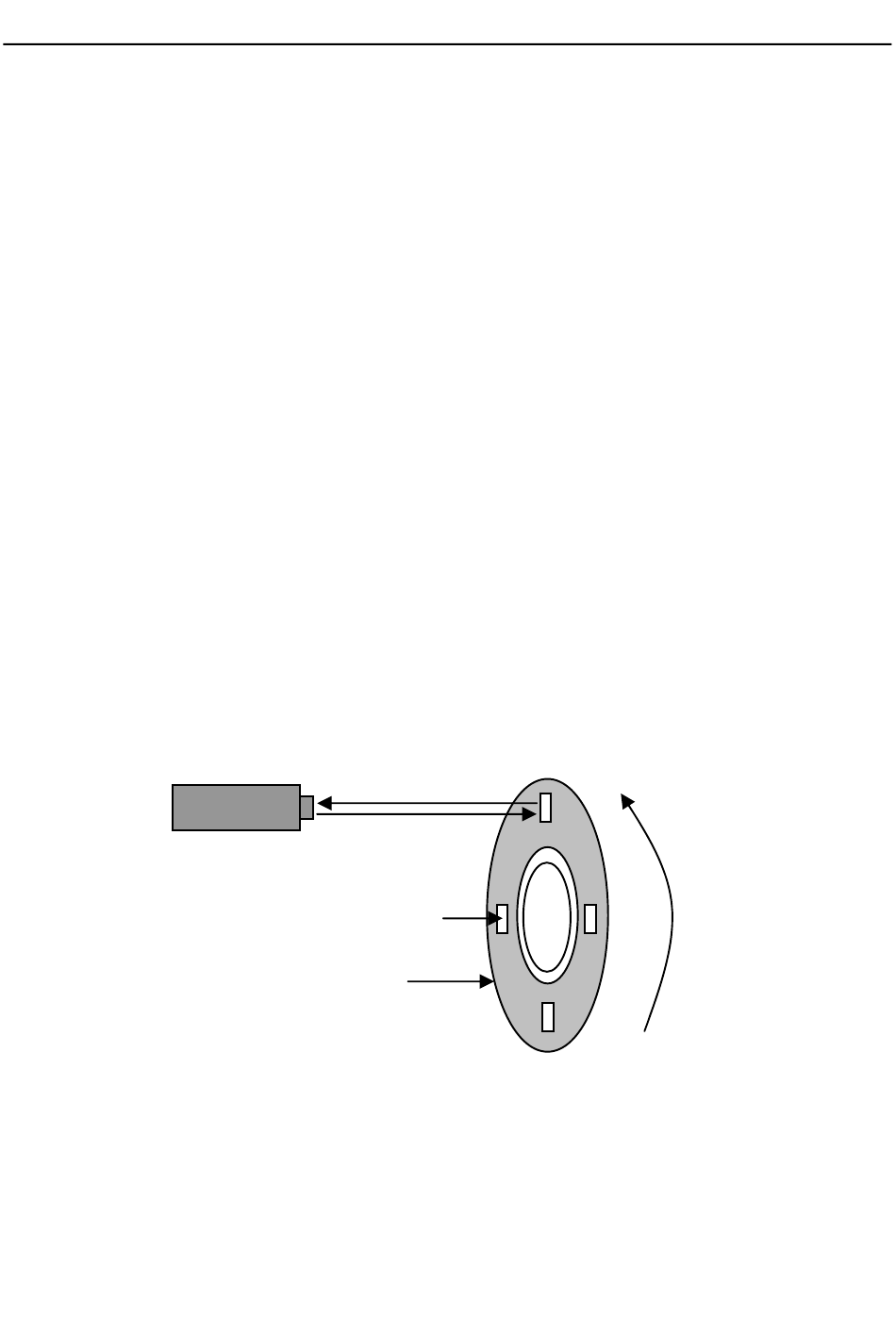

Photo Tachometer
Source de
lumière et
Ruban réfléchissant
Objet en rotation
4
