NOEtable table coffrante à tête orientable
7 Fixation et pivotement des stabilisateurs
7.1 à la tête orientable
1
2
Montage des étais de dalle
2
5
7.2 Stabilisateurs supplémentaires pour grandes épaisseurs de dalle
Pour les épaisseurs de dalle importantes, il est possible de rajouter des stabilisateurs. Sur demande,
vous pouvez obtenir un calcul statique en cas de besoin.
Poutrelle
Sous réserve de modifications.

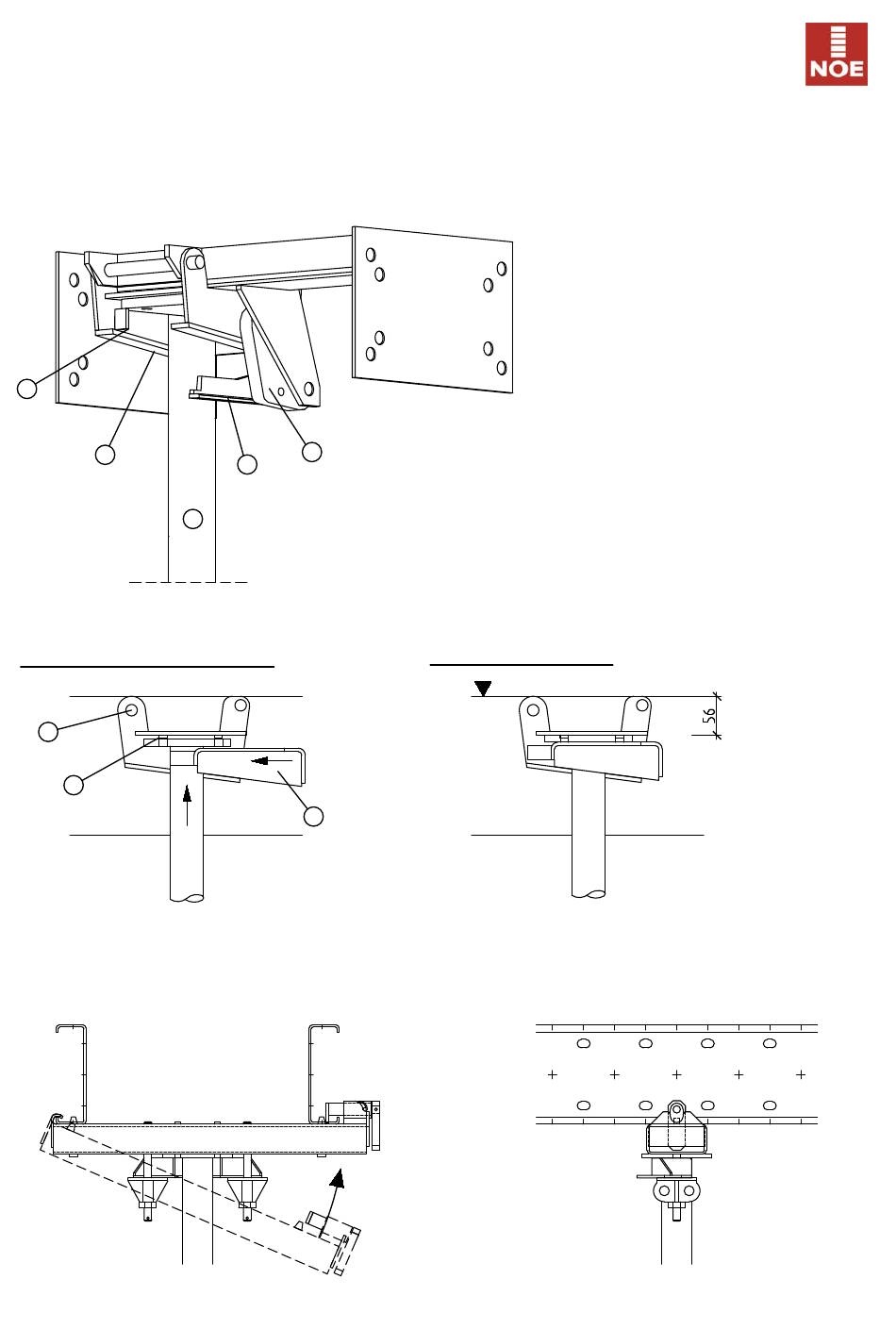

Enfoncer jusqu'en butée les étais de dalle dans la plaque
4
3
orientable (1) puis les relever en poussant. Les perçages à la tête
de l'étai doivent épouser les cames, c'est ce qui permet de
solidariser l'étai de dalle à la plaque orientable.
6
Enfoncer la cale dans le sens de la flèche (2).
Pour le démontage, procéder aux mêmes opérations dans le sens
inverse.
(2)
(1)
1
Longueur des stabilisateurs = hauteur libre - 277 [mm]
(pour un revêtement de coffrage de 21 mm)
Etai de dalle monté
Bord supérieur C20
Garrot
Accrocher la tête de fixation à la
poutrelle dans l'orifice de perçage sur
la bride. Pour la fixer, il suffit de
tourner le garrot.
10
1
Cale
2
Plaque orientable
3
Blocage
4
Contre-poids
5
Cames
6
Etai de dalle
Le stabilisateur
s'attache à la tête de
fixation.
