2 - description des composAnts

F

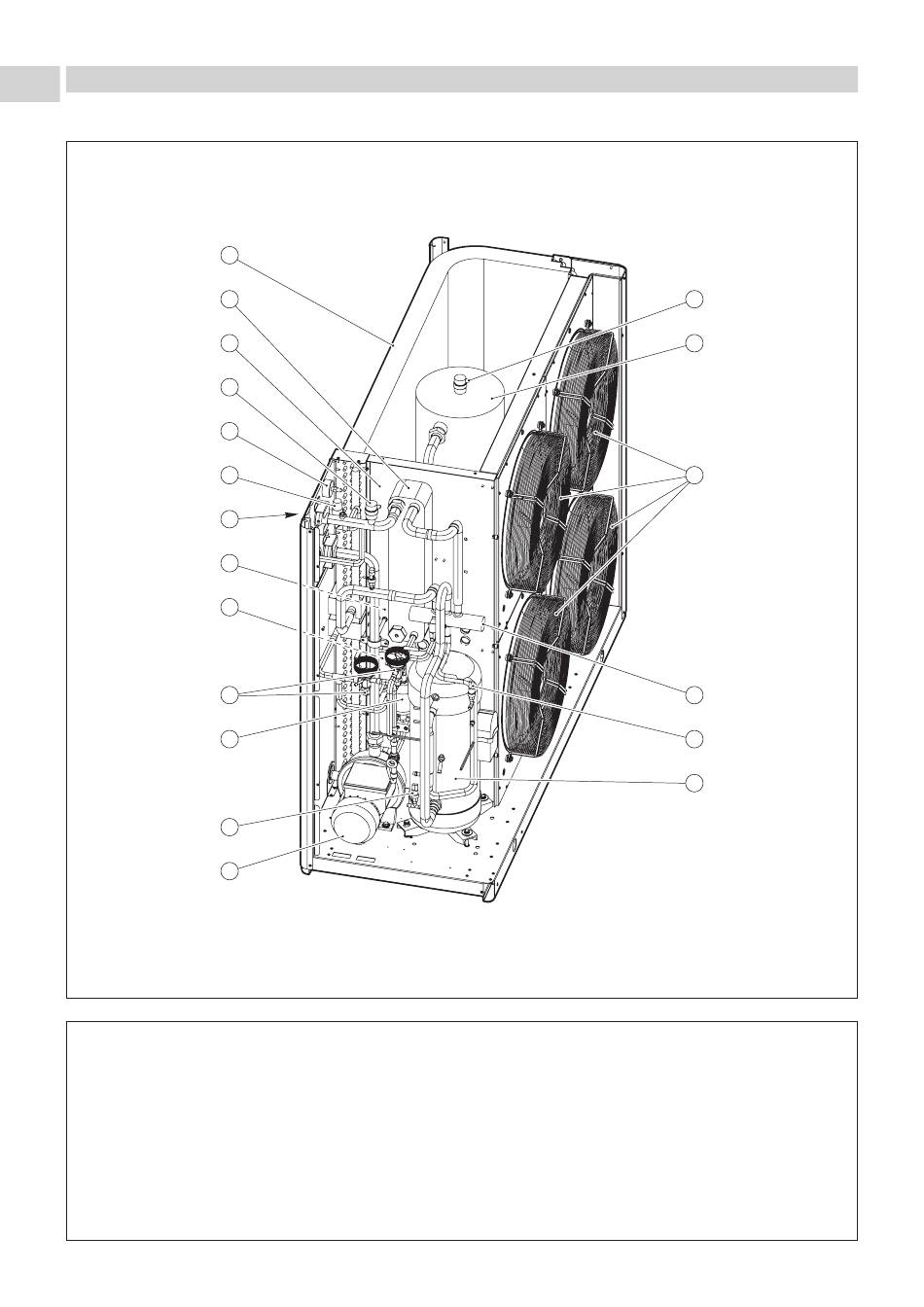

2.1 - chgF 20-24 / phrF 23-27
1 - échangeur R410A sur l'air.
2 - échangeur R410A sur l'eau.
3 - Ventilateurs hélicoïdes.
4 - Pressostat différentiel eau.
5 - Purgeur d'air automatique.
6 - Vase d'expansion.
7 - Ballon tampon.
8 - Point de remplissage.
9 - Vanne 4 voies (PHRF).
1
2
4
5
18
11
8
6
12
10
15
16
13
10 - Détendeurs.
11 - Soupape de sécurité.
12 - Récupérateur de liquide.
13 - Pompe de circulation.
14 - Compresseur.
15 - Filtre déshydrateur.
16 - Pressostat basse pression et prise de pression.
17 - Pressostat haute pression et prise de pression.
18 - Manomètre eau.
4
5
7
3
9
17
14
