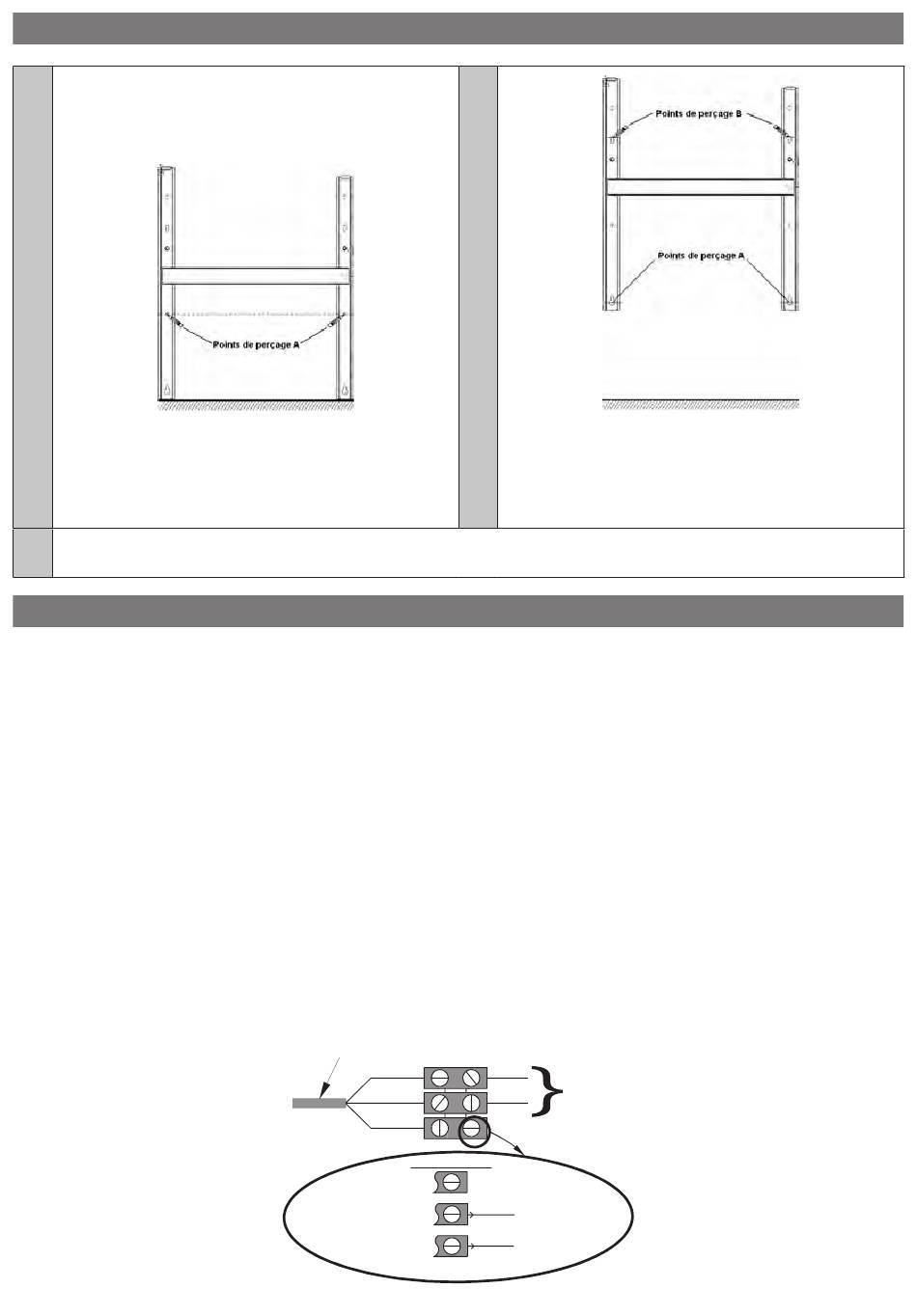

1
Posez le support mural au sol et contre le
mur. Repérez les points de perçage A. Ceux-ci
donnent la position des fixations inférieures.
Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton). Positionnez
3
le support et vissez.
- L'appareil doit être alimenté en 230 V Monophasé 50Hz.
- L'alimentation de l'appareil doit être directement raccordée au réseau après le dispositif de coupure
omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm sans interrupteur intermédiaire
(horloge, relais mécanique et statique, thermostat d'ambiance, étc...).
- Le raccordement au secteur se fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote)
par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les cuisines et les salles de
bains, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- L'installation doit être équipée d'un dispositif de protection de type disjoncteur.
Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (fil noir) de l'appareil à la terre.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou
une personne de qualification similaire afin d'éviter un danger.
- Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de
protéger l'alimentation du fil pilote sur ce différentiel.
- Si vous voulez utiliser un délesteur, celui-ci ne doit pas couper l'alimentation électrique des radiateurs car il y
a incompabilité avec nos radiateurs. Cela détériorerait le thermostat.
Schéma de raccordement du radiateur
Coupez le courant et branchez les fils d'après le schéma suivant :
4
FIxER LE SUPPORT MURAL AU MUR

RACCORDER LE RADIATEUR

câble de l'appareil
Phase = marron
Neutre = bleu
Fil pilote = noir
Trois cas possibles
1
cas : appareil seul
er
2
cas : appareil Esclave
ème
3
cas : appareil Maître
ème
2
Remontez le support mural en faisant coïncider
les points précédemment repérés avec les trous
de perçage A.
Pointez les 2 points de perçage B à l'aide d'un
stylo. Vous avez ainsi repéré les 4 points de
perçage.
PHASE
Réseau
NEUTRE
électrique
Appareil non piloté
le fil pilote n'est pas relié
Vers appareil avec chronocarte
ou centrale de programmation
Vers fil pilote d'un appareil
à régulation électronique
