Manuels Connexes pour Medi Capture MVR Lite
Sommaire des Matières pour Medi Capture MVR Lite
- Page 1 MVR Lite Enregistreur vidéo médical Haute définition Guide d’utilisation Pour logiciel embarqué 191018 et versions ultérieures MVR Lite-UG01-FR-200609-OB...
-
Page 2: Précautions D'utilisation
Guide d’utilisation MVR Lite – FRANÇAIS Précautions d’utilisation Symboles du manuel Symboles sur le produit Avertissement Avant d’installer le produit, lire attentivement le Guide d’utilisation. Indique une situation potentiellement dangereuse ou une utilisation incorrecte pouvant causer des blessures graves ou la mort. - Page 3 Le MVR Lite est un dispositif médical de Classe I (Directive sur les appareils médicaux 93/42/CEE). Il est essentiel que l’opérateur de cet appareil médical respecte ses obligations pour en garantir un fonctionnement sécurisé et sans danger pour les patients, les utilisateurs ou les tiers.
-
Page 4: Table Des Matières
Annexe A : Spécifications du MVR Lite ......27 Comment déterminer le format d’un disque dur USB : ..16 Annexe A : Spécifications du MVR Lite, a continué ..28 Transfert d’images d’un périphérique USB Annexe B : Garantie limitée de MediCapture ....29 vers votre ordinateur .......... -
Page 5: Consignes De Sécurité Importantes
Guide d’utilisation MVR Lite – FRANÇAIS Consignes de sécurité importantes 1. Lire l’ensemble de ces consignes. 2. Conserver ces consignes. 3. Tenir compte de tous les avertissements contenus dans ces consignes. 4. Respecter toutes les consignes. 5. Ne pas faire mauvais usage du dispositif. -
Page 6: Protection Des Données
Utilisation prévue Le MVR Lite est destiné à être mis en réseau avec divers systèmes d’imagerie médicale. Il permet de visionner, d’archiver, de revoir et de traiter les images enregistrées à partir de ces systèmes d’imagerie, afin qu’elles puissent être consultées dans leur état d’origine. -
Page 7: Pour Démarrer
7. Lorsque l’étude est terminée, il est plus sûr de retirer la clé USB du MVR Lite. Insérer la clé dans le port USB d’un ordinateur. Glisser-déposer les enregistrements de la clé vers l’ordinateur pour les visionner, archiver, etc. -

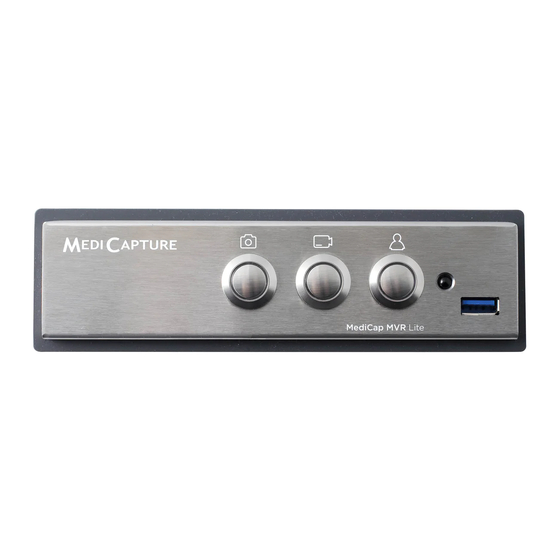

Page 8: Façade Avant
Guide d’utilisation MVR Lite – FRANÇAIS Façade avant Bouton Enregistrer vidéo Port USB Bouton Nouveau patient (Record Video) Enregistre en (New Patient) Insérer un périphérique Bouton Capturer photo vidéo ce qui est affiché à l’écran. Appuyer sur ce bouton avant chaque nouvelle consultation. -
Page 9: Interface Utilisateur Du Moniteur
Guide d’utilisation MVR Lite – FRANÇAIS Interface utilisateur du moniteur MVR Lite affiche des icônes faciles à utiliser. Les icônes peuvent être activées directement en effleurant l’écran tactile. Prendre une photo Démarrer/arrêter l’enregistrement vidéo Icône Contrôle (Control) et Vérifier la dernière étude (Review last study) -
Page 10: Télécommande
Contrôle à distance avec un appareil à distance (tablette) en utilisant l’application MVR Remote App Les appareils à distance Android (tablettes) peuvent être utilisés pour le contrôle externe du MVR Lite, soit via une connexion USB comme moniteur externe à écran tactile (= USB tethering), soit sans fil comme appareil portable de poche. -
Page 11: Branchement Du Mvr Lite
Le MVR / MVR Pro se connecte à une ou deux sources vidéo (ex. : caméra d’endoscopie, caméra chirurgicale, écographe, etc.). 1. Si le MVR Lite est ajouté à un équipement d’imagerie existant, commencer par localiser la sortie vidéo de la source vidéo principale. -
Page 12: Création Des Données Du Patient
➤ Settings ➤ System ➤ Patient Info Le MVR Lite démarre en affichant un écran d’accueil défini après la mise sous tension ou après la fin d’une étude. Flux de travail après la mise sous tension du MVR Lite : Démarrage... -
Page 13: Saisie Manuelle Des Données Du Patient
Au lieu de saisir les données du patient manuellement, il est également possible de répertorier tous les patients récemment enregistrés sur le support de stockage MVR Lite (activé et connecté). Appuyer sur l’icône « rechercher » (Search) sur l’écran « SAISIE DES DONNÉES DU PATIENT » (ENTER PATIENT DATA) pour récupérer la liste. -
Page 14: Enregistrement De Vidéos
Ces repères servent à identifier les différentes sections de la vidéo. Pause Pause Partie 1 Partie 2 Partie 3 Démarrer la vidéo Arrêter la vidéo Démarrer la vidéo Arrêter la vidéo Plus d’informations sur les repères dans le chapitre Vérification de vidéos sur le MVR Lite. <14> MVR Lite-UG01-FR-200609-OB... -
Page 15: Modification Des Signaux D'entrée Lors De La Visualisation En Temps Réel = Multi Input
Enregistrement sur une clé USB L’enregistrement sur la clé USB MediCapture fournie représente le moyen le plus facile pour commencer à utiliser votre MVR Lite. Une fois l’enregistrement terminé, il suffit de retirer la clé pour l’emporter aisément avec soi. -
Page 16: Enregistrement Sur Un Disque Dur Externe
Formats de disque dur Les disques durs USB existent en différents « formats » : FAT32, NTFS ou exFAT. Le MVR Lite peut traiter les trois formats. En cas de non-reconnaissance du disque dur USB, il peut être utile de formater le lecteur en FAT32. -
Page 17: Enregistrement Sur Un Stockage Externe
Il convient de demander à l’administrateur informatique de configurer les paramètres du stockage réseau. 1. Créez une connexion LAN physique à votre serveur de réseau en utilisant l’adaptateur USB-LAN à l’arrière du MVR Lite. Branchez l’adaptateur sur un port USB. -
Page 18: Suppression Des Données
Guide d’utilisation MVR Lite – FRANÇAIS Sélectionnez un stockage : USB ou réseau*. Appuyer sur l’étude pour la sélectionner Pour sélectionner une étude, une vidéo ou une image fixe, appuyer simplement sur l’icône Aperçu (Preview). Appuyer sur la vidéo pour la lire Appuyer sur l’image pour la modifier... -
Page 19: Vérification De Vidéos Sur Le Mvr Lite
Guide d’utilisation MVR Lite – FRANÇAIS Vérification de vidéos sur le MVR Lite Une vidéo sélectionnée se lance automatiquement. Pour mettre la vidéo en pause, appuyer sur l’icône Pause. Le curseur de défilement permet de se déplacer dans la vidéo ou d’avancer et de reculer image par image. -
Page 20: Création Et Impression De Rapports
Affichage des vidéos sur votre ordinateur Le MVR Lite enregistre des vidéos haute définition au format H.264 ou HEVC (=H.265), aussi appelé MPEG-4 ou MP4. Ces formats largement répandus sont parfaitement adaptés aux applications médicales car ils fournissent des images d’une qualité... -
Page 21: Fonction Automatic Video Repair Medicapture
Le MVR Lite est doté d’une fonction Automatic Video Repair. Dès qu’une clé USB contenant un fichier vidéo endommagé est connectée, le MVR Lite détecte le fichier et le restaure pour lecture. Un message apparaîtra à l’écran pour indiquer la réussite du processus. -
Page 22: Settings (Pour Administrateurs)
Guide d’utilisation MVR Lite – FRANÇAIS Settings (pour administrateurs) Toutes les fonctionnalités de configuration du MVR Lite sont regroupées dans Settings (Paramètres). Remarque : Seuls le personnel technique ou les administrateurs informatiques doivent modifier les paramètres avancés ainsi que les paramètres optionnels de mise en réseau ou DICOM. -
Page 23: Verrouillage / Protection Des Paramètres Avancés (Advanced Settings)
Comptes d’utilisateur pour la protection de la sécurité ➤ Settings ➤ Advanced ➤ User Accounts Données des études enregistrées, le MVR Lite peut être verrouillé avec les comptes utilisateurs. Activer les comptes d’utilisateurs et ajouter des utilisateurs Nom d’utilisateur... -
Page 24: Veuillez Noter
MediCapture n’a pas accès aux informations relatives aux comptes d’utilisateurs et, par conséquent, il n’existe pas de “mot de passe principal”. Si vous ne vous souvenez pas des informations de votre compte utilisateur, MVR Lite nécessite une configuration complète avec les paramètres par défaut, ce qui signifie que bon nombre des informations que vous avez obtenues seront perdues. -
Page 25: Paramètres Spéciaux Liés À L'entrée Vidéo
Paramètres spéciaux liés à l’entrée vidéo : ➤ Settings ➤ Video/Audio ➤ Video Input Enregistrement Picture-In-Picture (PIP) Lors de l’utilisation d’entrées multiples, le MVR Lite peut être placé en mode Picture-in-Picture. • L’entrée 2 s’affichera sous forme de fenêtre dans l’entrée 1. Cette vue sera enregistrée comme telle dans... -
Page 26: Mises À Jour / Clés D'activation
Lorsque la mise en réseau est activée, les études peuvent être stockées directement dans un dossier partagé supplémentaire sur votre serveur de réseau (voir la section Archives). La mise en réseau doit être activée pour connecter le MVR Lite à un routeur de réseau local. -
Page 27: Annexe A : Spécifications Du Mvr Lite
Guide d’utilisation MVR Lite – FRANÇAIS Annexe A : Spécifications du MVR Lite Fonction Enregistre des vidéos et des images fixes en haute définition depuis des sources vidéo médicales vers un stockage USB ou stockage réseau. Boîtier Boîtier métallique en acier inoxydable, base métallique en cuivre Boutons Acier inoxydable, résistant aux fluides... -
Page 28: Annexe A : Spécifications Du Mvr Lite, A Continué
100-240 V CA, 0,4-0,2 A, 50/60 Hz, prise jack CA à 3 broches Fusible T1AH, 250V Contenu du paquet Enregistreur MVR Lite, clé USB, câble HDMI, adaptateur HDMI à DVI, adaptateur de câble split à distance, câble d’alimentation, télécommande IR, pieds en caoutchouc (4), guide de l’utilisateur (anglais). Conformité et... -
Page 29: Annexe B : Garantie Limitée De Medicapture
(1) an. Si une réparation sous garantie est requise, la période de garantie sera prolongée du nombre de jours nécessaire pour rétablir un fonctionnement normal et pour restituer le(s) produit(s). Dispositif de capture d’imagerie médicale MediCapture MVR Lite Conditions de garantie Si durant l’année qui suit immédiatement la date d’acquisition, un produit couvert par la présente garantie s’avère présenter un défaut...
