La société Fujitsu Computer Systems a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document.
Page 4
CONSIGNES DE SÉCURITÉ IMPORTANTES Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur secteur homologué UL ITE avec une sortie nominale de 19 V c.c et une intensité de 5,27 A (100 W). Polarité de sortie de l'adaptateur secteur : Pendant l’utilisation de l’ordinateur portable, observez toujours les consignes de sécurité...
Page 5
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com si vous résidez aux États-Unis ou www.fujitsu.ca/products/notebooks si vous résidez au Canada. ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
Page 8
Installation de Click Me! ........48 Utilitaire de mise à jour des pilotes Fujitsu Driver Update ... . 48 Gestion de l’alimentation .
Page 9
Cartes PC Card/ExpressCard™ ....... . . 63 Installation d’une carte PC Card....... . . 63 Retrait d’une carte PC Card .
Page 10
Restaurer vos logiciels préinstallés ....... 103 Réinstallation des applications et pilotes individuels ....103 Restauration du système d’exploitation pour les systèmes Windows XP.
Page 11
Accessoires préférés des utilisateurs ......125 Apprendre à utiliser vos logiciels ....... . 127 Glossaire/Réglementation Glossaire .
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. Exemple : (« Voir Procédure d’installation en page 43 »). Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection ».
EUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS Coordonnées pour contacter Fujitsu Service et assistance Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu : • Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) • Courriel : 8fujitsu@us.fujitsu.com • Site Internet : http://www.computers.us.fujitsu.com/support Avant de nous contacter, veuillez avoir les informations suivantes à...
Page 14
Pour vous assurer de toujours disposer des versions les plus actuelles des pilotes de votre système, il vous est suggéré d’utiliser périodiquement l’utilitaire de mise à jour Fujitsu Driver Update (FDU). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système.

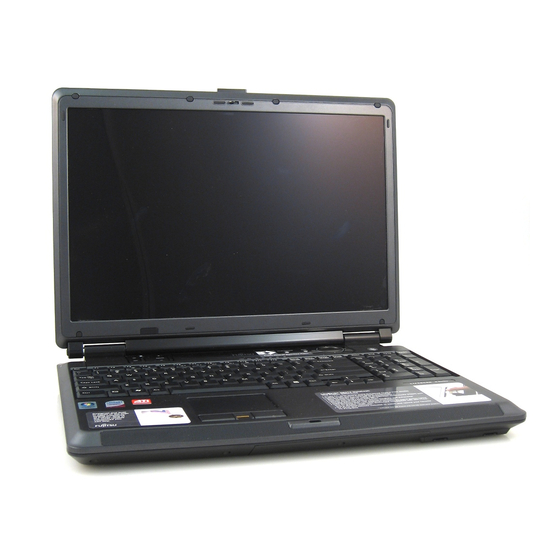

Cette section décrit les composants de votre ordinateur portable Fujitsu LifeBook N6470. Nous vous suggérons de la lire avant de commencer à utiliser l’ordinateur, même si vous avez déjà utilisé des ordinateurs de ce type. Figure 1. Ordinateur portable Fujitsu LifeBook® N6470...
Emplacement des commandes et des connecteurs Loquet de l’écran Capteur d’empreintes digitales/ Clavier Capteur de défilement Écran Tableau de voyants d’état Pavé tactile TouchPad Haut-parleurs stéréo Bouton de l’optimiseur visuel Boutons d’applications/ lecteur multimédia Optimiseur visuel Mode Volume Internet Courriel Bouton d’alimentation/veille/reprise Réglage du volume Commutateur de réseau local sans fil...
Composants sur le dessus et à l’avant de l’ordinateur Les pages suivantes décrivent brièvement les composants sur le dessus et à l’avant de votre ordinateur LifeBook. Loquet de l’écran Permet de verrouiller et d’ouvrir l’écran. Écran L’ordinateur est équipé d’un écran à cristaux liquides couleur avec rétro-éclairage, permettant d’afficher des textes et des images.
Page 18
Réglage du volume La fonction de réglage du volume permet de faire augmenter ou diminuer manuellement le volume sonore de votre portable. Voir « Réglage du volume » en page 32. Commutateur de la carte réseau sans fil Le commutateur de carte réseau sans fil permet d’activer ou désactiver la carte réseau sans fil. Voir «...
Lecteur optique Bouton d’éjection du lecteur optique Prise d’alimentation c.c. Figure 3. Côté gauche de l’ordinateur LifeBook Composants sur le côté gauche de l’ordinateur Voici une courte description des composants se trouvant sur le côté gauche de votre ordinateur LifeBook. Lecteur optique L’un de nos lecteurs optiques disponibles est installé, selon la configuration de votre système.
Port IEEE 1394 Fente pour carte Memory Stick/SD/xD Prise d’écouteurs Prise de micro Port USB Haut-parleur d’extrêmes graves (Subwoofer)/ Chambre à air Bouton d’éjection de carte ExpressCard Fente pour carte ExpressCard Bouton d’éjection de carte PC Card Fente pour carte PC Card Figure 4.
Page 21
Prise de micro Permet de connecter un microphone stéréo externe. Voir « Prise de micro » en page 78. Ports USB 2.0 Les cinq ports USB (un sur le panneau du côté droit, et les quatre autres sur le panneau arrière) vous permettent de brancher des périphériques USB 2.0 et USB 1.0.
Prise de réseau local (RJ-45) Ports USB 2.0 Port USB Fente pour dispositif antivol Port de modem Port HDMI Port vidéo externe Grilles de ventilation Port de sortie S-Vidéo Figure 5. Face arrière de l’ordinateur portable LifeBook Composants de la face arrière Voici une courte description des composants se trouvant à...
Page 23
Ports USB 2.0 Les cinq ports USB (un sur le panneau du côté droit, et les quatre autres sur le panneau arrière) vous permettent de brancher des périphériques USB 2.0 et USB 1.0. Voir « Ports USB 2.0 » en page 77. Les ports USB peuvent tous être utilisés pour le branchement d’un récepteur infrarouge de commande à...
Page 24
Port HDMI Le port HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur, tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo). Voir « Port HDMI » en page 77. Port vidéo externe Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Voir « Port vidéo externe »...
Compartiment de batterie au lithium Étiquette de configuration (emplacement approximatif) Compartiment de mémoire supplémentaire Grilles de ventilation (divers emplacements) Haut-parleur d'extrêmes graves Figure 6. Dessous de l’ordinateur portable LifeBook Composants sous l’ordinateur Voici une courte description des composants se trouvant sous votre ordinateur LifeBook. Compartiment de batterie au lithium Le compartiment de batterie contient la batterie interne au lithium.
Page 26
Couvercle du compartiment de mémoire Votre LifeBook est équipé d’une mémoire SO-DIMM DDR2-667 PC5300 à haute vitesse. Le compartiment de mémoire permet d’augmenter la capacité de mémoire système de votre ordinateur LifeBook pour en améliorer les performances globales. Voir « Module de mémoire additionnelle » en page 70. Haut-parleur d’extrêmes graves Le haut-parleur d’extrêmes graves fournit des sons graves qui s’ajoutent à...
Chargement Verr défil Voyant Accès au disque dur/ Verr num Voyant de la batterie Accès au disque Niveau de Voyant de Voyant Verr maj la batterie courriel Figure 7. Tableau de voyants d’état Tableau de voyants d’état Le tableau de voyants d’état est situé au-dessus du clavier, à côté du bouton de l’optimiseur visuel. Les symboles s’affichant sur ce tableau correspondent à...
Ce voyant indique si la batterie au lithium est en cours de charge. État du voyant Niveau de charge de la batterie Vert continu charge complète ou aucune batterie installée Orange continu en cours de chargement Orange clignotant chargement interrompu parce que la température de la batterie est trop élevée Éteint pas de chargement en cours parce que l’adaptateur secteur n’est pas branché.
Page 29
Voyant Verr num Le voyant Verr num révèle si le clavier intégré est en mode de pavé numérique à dix touches. Voyant Verr maj Le voyant Verr maj révèle si le clavier inscrira les lettres en majuscules. Voyant Verr défil Le voyant Verr défil indique si le verrouillage du défilement est actif.
Figure 8. Clavier Utilisation du clavier Votre ordinateur portable Fujitsu LifeBook est doté d’un clavier intégré de 103 touches. Ce clavier exécute toutes les fonctions d’un clavier standard, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes.
Page 31
• Touches de curseur : Votre clavier contient quatre touches fléchées. permettant de déplacer le curseur ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les applications et dans les documents. •...
Page 32
Touches de fonction Votre ordinateur LifeBook comporte 12 touches de fonction, [F1] à [F12]. Les fonctions affectées à ces touches varient selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé. Icône Touches Description [Fn+F3] Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
Pavé tactile TouchPad Commande du curseur Bouton gauche Capteur d’empreintes digitales/ Capteur de défilement Bouton droit Figure 9. Pavé tactile TouchPad Votre ordinateur portable LifeBook possède un pavé tactile TouchPad intégré. Ce dispositif permet de commander le déplacement du pointeur et de sélectionner des éléments affichés à l’écran. Le pavé tactile TouchPad se compose d’une commande de curseur, d’un bouton droit et d’un bouton gauche, et d’un capteur de défilement (qui fait également office de capteur d’empreintes digitales).
Les boutons gauche/droit fonctionnent comme les boutons d’une souris. La fonction exacte des boutons peut varier selon l’application utilisée. Le capteur de défilement vous permet de parcourir rapidement un écran, vers le haut et vers le bas. Pour obtenir davantage de renseignements concernant l’utilisation de la touche de défilement à...
Double-cliquer Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas avec le bouton droit. Pour double-cliquer, placez le curseur sur l’élément que vous désirez sélectionner, puis enfoncez et relâchez deux fois le bouton gauche, rapidement. Vous pouvez également double-cliquer en frappant deux fois le pavé...
Défiler Le capteur de défilement permet de faire défiler rapidement les pages d’un document sans se servir de la barre de défilement d’une fenêtre. Cette fonction est particulièrement utile lorsque vous naviguez sur des sites Internet. Pour utiliser le capteur de défilement, déplacez le doigt en avant et en arrière sur le bouton, ce qui fera défiler la page vers le haut ou vers le bas.
Réglage du volume Votre ordinateur LifeBook Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction. ES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR ). S PROPRE COMMANDE DE VOLUME COMMANDE LOGICIELLE I VOUS INSTALLEZ UN PÉRIPHÉRIQUE ’...
Bouton de mode Bouton Applications Lecteur LifeBook/ multimédia Figure 15. Boutons du tableau d’applications LifeBook/lecteur multimédia Tableau d’applications LifeBook/Lecteur multimédia Le tableau d’applications LifeBook/lecteur multimédia est un avantage unique de votre ordinateur portable LifeBook. Grâce à ces fonctions, votre ordinateur portable LifeBook se démarque nettement des autres ordinateurs ordinaires.
Votre ordinateur portable comprend des utilitaires vous permettant d’utiliser et configurer le tableau d’applications LifeBook/lecteur multimédia. Le tableau comporte les éléments suivants : Bouton de mode Situé à gauche du gros bouton Applications LifeBook/Lecteur multimédia (Figure 15), le bouton de mode vous permet de sélectionner l’utilité...
Configuration de votre tableau d’applications Lorsque vous démarrez votre système, le tableau d’applications LifeBook est automatiquement activé. Lorsqu’il est utilisé à titre de démarreur d’applications, le tableau d’applications LifeBook est d’une très grande souplesse, vous offrant un vaste choix d’options. L’utilitaire Configuration du tableau d’applications permet de configurer rapidement et aisément le tableau selon vos besoins, afin d’en tirer le maximum.
Lecture/pause Appuyez sur ce bouton pour commencer la lecture d’un CD ou d’un DVD depuis le début du disque. Durant la lecture d’un disque, appuyez sur ce bouton pour faire une pause. Appuyez de nouveau lorsque vous désirez reprendre la lecture •...
Chapitre 2 Première mise en marche de votre ordinateur portable LifeBook Prise d’alimentation c.c. Câble de sortie c.c. Adaptateur secteur Câble secteur Figure 18. Connexion de l’adaptateur secteur...
Sources d’alimentation Votre ordinateur portable LifeBook Fujitsu peut utiliser trois sources d’alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion. Connexion des adaptateurs d’alimentation L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre ordinateur portable et de charger les batteries.
Figure 19. Ouverture de l’écran Écran Votre ordinateur portable LifeBook Fujitsu comporte un écran à rétro-éclairage permettant une lecture facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution grâce à une technologie de matrice active.
Réglage de la luminosité de l’écran Lorsque vous avez allumé votre ordinateur portable LifeBook, vous pouvez régler la luminosité de l’écran à un niveau plus confortable. Il y a trois façons d’ajuster la luminosité : en utilisant le clavier, les Options d’alimentation ou le Centre de mobitilité...
À l’aide du Centre de mobilité Windows Dans le Panneau de configuration, double-cliquez sur l’icône Centre de mobilité Windows. Faites glisser la barre de luminosité d’affichage jusqu’au niveau souhaité. • É ’ TEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET OU DE L EMBALLER PRÈS AVOIR...
Démarrage de votre ordinateur portable LifeBook Mise sous tension Bouton d’alimentation/veille/reprise Le bouton d’alimentation/veille/reprise permet d’allumer votre ordinateur LifeBook, de le mettre en sommeil ou en veille prolongée et de le réveiller s’il est en sommeil ou en veille prolongée. (Vous pouvez également vous servir de ce bouton pour mettre le système hors tension lorsque vous l’enfoncez pendant environ cinq secondes.
BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Cette procédure comporte diverses opérations dont un auto-test de mise sous tension.
Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes : Utilisation du menu TrustedCore Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu TrustedCore s’affichera.
Page 50
Vous pouvez aussi invoquer le menu de la procédure d’amorçage en appuyant sur la touche [F12] lorsque le logo Fujitsu apparaît à l’écran. Vous pouvez aussi appuyer sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran ; cette opération vous donnera accès au menu principal de l’utilitaire de configuration du BIOS où figurent les paramètres actuels.
La première fois que vous allumez votre ordinateur portable LifeBook, l’écran affiche le logo Fujitsu. Si vous n’intervenez pas, l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture Windows.
Que dois-je faire pour enregistrer mon ordinateur portable LifeBook? Pour enregistrer votre ordinateur LifeBook, vous pouvez aller sur notre site Internet : us.fujitsu.com/computers. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un fournisseur d’accès Internet. 47 - Démarrage de votre ordinateur portable LifeBook...
Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. Pour obtenir davantage de renseignements concernant l’utilitaire FDU, reportez-vous à « Téléchargement automatique des mises à...
Gestion de l’alimentation Votre portable LifeBook possède plusieurs dispositifs permettant d’économiser l’énergie de la batterie. Certains de ces dispositifs fonctionnent automatiquement et ne requièrent aucune intervention, notamment en ce qui concerne le modem interne. Cependant, d’autres dépendent de paramètres que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne la luminosité...
Page 55
Votre ordinateur LifeBook peut être mis en mode sommeil de plusieurs façons : • En appuyant sur le bouton d’alimentation/veille/reprise (si l’ordinateur est allumé). • En cliquant sur l’icône d’alimentation du menu de verrouillage. • En sélectionnant le mode sommeil à partir du menu Arrêt de Windows. •...
Mode veille prolongée (enregistrement sur le disque) Le mode veille prolongée enregistre le contenu de la mémoire du système sur le disque dur. Cette fonction peut être activée et désactivée. Activation et désactivation de la fonction de veille prolongée Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes : À...
Mise hors tension Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint. Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows.
Chapitre 3 Options installables par l’utilisateur Batterie au lithium Votre ordinateur portable LifeBook possède une batterie au lithium qui en permet le fonctionnement lorsque vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, ni à des tensions élevées, ni à des produits chimiques, ni à...
• E LAISSEZ JAMAIS UNE BATTERIE DÉFECTUEUSE DANS VOTRE ORDINATEUR OUS RISQUERIEZ ’ ’ ’ ENDOMMAGER L ADAPTATEUR SECTEUR OU L ORDINATEUR NE BATTERIE ENDOMMAGÉE PEUT ÉGALEMENT ’ NUIRE AU FONCTIONNEMENT DE L ORDINATEUR EN UTILISANT TOUT LE COURANT DISPONIBLE •...
Page 60
L’ ’ UTILISATION DE PÉRIPHÉRIQUES ÉNERGIVORES TELS QUE LE MODEM OU L ACCÈS FRÉQUENT DVD/CD-RW/CD-ROM AU LECTEUR DE PEUVENT EMPÊCHER UNE RECHARGE COMPLÈTE Batterie faible Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à...
Batterie court-circuitée Le tableau de voyants d’état affiche l’état de charge de la batterie par l’intermédiaire du voyant du niveau de charge de la batterie. Si ce symbole clignote en rouge, la batterie est endommagée et doit être remplacée pour éviter qu’elle ne nuise à d’autres composants de votre ordinateur. Remplacement de la batterie Si vous achetez une batterie supplémentaire, vous aurez une solution de remplacement au cas ou la batterie initiale n’est plus chargée.
Touche d’éjection du lecteur multimédia Figure 23. Lecteur optique Lecteur optique Votre ordinateur portable LifeBook de Fujitsu contient un lecteur optique qui est soit un graveur de DVD multiformat à double couche, soit un lecteur de DVD-ROM Blu-Ray™. Lecteur optique Modèle avec graveur de DVD multiformat double couche seulement : ce lecteur vous permet de lire des...
DANS LE DISQUE DE PILOTES ET D APPLICATIONS • L EST SUGGÉRÉ DE VÉRIFIER PÉRIODIQUEMENT LE SITE NTERNET DE UJITSU À FUJITSU COMPUTERS POUR LES MISES À JOUR ACTUELLES DES PILOTES • L’ DVD) UTILISATION PROLONGÉE DU LECTEUR OPTIQUE NOTAMMENT POUR VOIR UN FILM RÉDUIT...
Figure 24. Chargement d’un disque Retrait d’un disque Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrêtera et le plateau de chargement sortira légèrement de l’ordinateur. Tirez doucement le plateau jusqu’à ce le disque puisse en être facilement retiré. Retirez doucement le disque du plateau de chargement.
Lire un disque à l’aide du lecteur optique Il y a trois manières d’utiliser le lecteur optique : • Avec le logiciel du lecteur optique • Avec les boutons du lecteur multimédia • Avec le panneau de configuration du bureau Avec le logiciel du lecteur optique ’...
Page 66
Pour interrompre le film temporairement, cliquez sur le bouton Si vous désirez retournez en arrière sur le film, cliquez sur la touche pour rembobiner une portion spécifique du film ou sur la touche pour retourner à l’écran d’ouverture. Si vous désirez avancer rapidement le film, cliquez sur la touche pour sauter une portion spécifique du film ou sur le bouton pour passer aux crédits de fermeture.
’ I VOUS N ARRÊTEZ PAS LE LECTEUR OPTIQUE RAPIDEMENT ET QUE LE PORTABLE TENTE DE ’ ’ ARRÊTER AUTOMATIQUEMENT ÉTAT CRITIQUE DE BATTERIE FAIBLE LE PORTABLE S ÉTEINDRA DE ’ FAÇON INAPPROPRIÉE I CELA ARRIVE VOUS DEVREZ ALIMENTER LE SYSTÈME À L AIDE DU BOUTON ’...
Cartes PC Card/ExpressCard™ Votre ordinateur portable LifeBook prend en charge les cartes PC Card de Type I et Type II, ainsi que les cartes ExpressCards , dans des fentes spécialement conçues pour ces cartes. Avec ces cartes, vous pouvez effectuer une variété...
• PC C ’ I VOUS INSÉREZ OU RETIREZ UNE CARTE ARD PENDANT LE PROCESSUS D ARRÊT OU DE DÉMARRAGE DE ’ VOTRE ORDINATEUR PORTABLE VOUS RISQUEZ D ENDOMMAGER LA CARTE ET OU VOTRE ORDINATEUR PORTABLE • N’ PC C ’...
Installation d’une carte ExpressCard Il existe deux largeurs différentes de cartes ExpressCard : 34 mm et 54 mm (« ExpressCard 34 » et « ExpressCard 54 ») . Le connecteur à l’intérieur de la fente (Figure 27) est situé sur le côté gauche de la fente. Si vous insérez une carte de 34 mm, assurez-vous de l’aligner avec le côté...
• L’ ’ ’ INSTALLATION OU LE RETRAIT D UNE CARTE XPRESS ARD PENDANT LE DÉMARRAGE OU L ARRÊT DE ’ ’ ORDINATEUR PEUT ENDOMMAGER LA CARTE OU L ORDINATEUR • N’ ’ ’ INSÉREZ PAS UNE CARTE XPRESS ARD DANS LA FENTE S IL Y A DE L EAU OU TOUTE AUTRE SUBSTANCE SUR LA CARTE...
Memory Stick ou Memory Stick PRO Carte Secure Digital (SD) Carte xD-Picture Fente pour carte Memory Stick/SD/xD Figure 29. Installation d’une carte Memory Stick ou SD Fente pour cartes Memory Stick/Secure Digital/xD Votre ordinateur portable LifeBook peut accueillir les cartes de mémoire suivantes, sur lesquelles vous pouvez stocker et transférer des données vers et à...
Page 73
’ ES CARTES DE LA LISTE PRÉCÉDENTE N ONT PAS TOUTES DES MÊMES PROPRIÉTÉS ■ ’ A TECHNOLOGIE DE PROTECTION DES DROITS D AUTEUR OPYRIGHT ROTECTION ECHNOLOGY ■ NE PEUT PAS ÊTRE UTILISÉE (MMC) ES CARTES MULTIMÉDIA ECURE NE SONT PAS PRISES EN CHARGE ■...
Installation des cartes Memory Stick/SD/xD Les cartes Memory Stick, SD et xD sont introduites dans la fente pour carte Memory Stick/SD/xD . Pour introduire une carte Memory Stick, SD ou xD, suivez les étapes ci-après : (Figure 29) • , SD ’...
ES MÉMOIRES ADDITIONNELLES DOIVENT ÊTRE DES MODULES PC2-5300 DDR2-667 SO-DIMM. F ’ UJITSU RECOMMANDE FORTEMENT QUE VOUS N ACHETIEZ DE MÉMOIRE ’ ’ ADDITIONNELLE QU À LA BOUTIQUE EN LIGNE D ACCESSOIRES UJITSU À FUJITSU COMPUTERS 70 - Module de mémoire additionnelle...
Installation d’un module de mémoire Mettez votre LifeBook hors tension et retirez l’adaptateur d’alimentation utilisé. Assurez-vous que tous les couvercles du connecteur sont fermés. Retournez le portable LifeBook à l’envers de façon à avoir le devant de l’ordinateur face à vous. Desserrez les vis à...
’ E MODULE DE MÉMOIRE ADDITIONNELLE N EST PAS UN ÉLÉMENT QUE VOUS RETIREZ DE VOTRE ’ ORDINATEUR DE FAÇON ROUTINIÈRE PRÈS L INSTALLATION VOUS DEVRIEZ LE LAISSER EN PLACE ’ JUSQU À CE QUE VOUS DÉCIDIEZ DE CHANGER LA CAPACITÉ DE MÉMOIRE DU SYSTÈME Retrait d’un module de mémoire additionnelle Exécutez les étapes 1 à...
La quantité de mémoire installée doit être à peu près égale au total de tous les modules de mémoire installés. Une éventuelle différence est normale à cause de la capacité utilisée par la mémoire vidéo fixe. I LA MÉMOIRE TOTALE AFFICHÉE EST INCORRECTE VÉRIFIEZ SI LE MODULE DE MÉMOIRE ADDITIONNELLE ’...
Ports de périphériques Votre ordinateur portable LifeBook est équipé de plusieurs ports auxquels vous pouvez brancher des périphériques, notamment : lecteurs externes, claviers, modems, imprimantes, etc. Ports de communications Votre LifeBook a une prise modem (RJ-11) et une prise de réseau local (RJ-45) pour permettre les communications externes.
Page 80
Le son du modem est désactivé par défaut. Pour activer l’activer, exécutez ces opérations simples : Cliquez sur [Démarrer] -> Panneau de configuration. Sélectionnez Basculer vers l’affichage classique dans le panneau gauche. Double-cliquez sur Phone and Modems (Téléphone et modems). Au départ, il se peut que vous deviez entrer votre code de région pour ouvrir la fenêtre Phone and Modem Options (Options de téléphone et modem).
Prise IEEE 1394 La prise IEEE 1394 4 broches (Firewire) est une interface haute vitesse (400 Mbit/s) qui peut être utilisée pour transférer de grandes quantités de données entre votre portable et un périphérique Firewire tel qu’une caméra numérique, un disque dur externe ou une caméra vidéo. Remplaçable à...
Port HDMI Le port HDMI (High-Definition Multimedia Interface, ou Interface multimédia à haute définition) est une interface numérique audio/vidéo permettant de faire transiter des flux de données non compressées. Le port HDMI sert à connecter des périphériques numériques compatibles à votre ordinateur, tels que des systèmes HDTV (télévision haute définition) à...
Port de sortie S-Vidéo Le port de sortie S-Vidéo permet de brancher et de se servir directement d’un périphérique S-Vidéo, tel qu’un magnétoscope ou un téléviseur. La norme S-vidéo procure une image de qualité supérieure à celle de la norme Composite. Pour connecter un périphérique S-Vidéo, suivez les étapes simples ci-après : (Figure 6)
• ’ L Y A DIFFÉRENTS TYPES DE CÂBLES POUR LA CONNEXION D UN PÉRIPHÉRIQUE ÉLECTRONIQUE NUMÉRIQUE ). L AU CONNECTEUR DE SORTIE AUDIONUMÉRIQUE SELON LE TYPE DE CONNECTEUR E CONNECTEUR DE VOTRE ORDINATEUR EST UNE MINI FICHE OPTIQUE MINI FICHE DE MM DE DIAMÈTRE •...
Chapitre 4 Dépannage de votre LifeBook Dépannage Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains problèmes simples et à...
Page 86
Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) Courriel : 8fujitsu@us.fujitsu.com Site Web : http://www.computers.us.fujitsu.com/support. Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible : •...
Problèmes spécifiques Utilisation du tableau de dépannage Lorsque vous éprouvez des problèmes avec votre ordinateur portable LifeBook, essayez de trouver les symptômes sous la colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible ; le cas échéant, ce que vous pouvez faire pour corriger la situation se trouve sous la colonne Solutions possibles.
Problème Cause possible Solutions possibles Problèmes audio Aucun son ne sort des Le volume est réglé Réglez le volume de votre ordinateur et de votre système haut-parleurs incorporés. à un niveau très bas. d’exploitation. Pour ce faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier.
Problème Cause possible Solutions possibles Problèmes de lecteur optique L’ordinateur portable Le disque n’est pas Ouvrez le plateau du lecteur optique et réinstallez correctement LifeBook ne reconnaît pas bien logé dans le cercle le disque. les DVD/CD-RW/CD-ROM. surélevé au centre du lecteur.
Problème Cause possible Solutions possibles Le voyant d’accès au La fonction de lecture Cela est normal. Cependant, vous pouvez la désactiver en vous lecteur optique du tableau automatique Windows rendant dans le groupe AutoPlay du >Panneau de configuration. de voyants d’état clignote est active et vérifie si un lorsque le lecteur ne disque est prêt à...
Problème Cause possible Solutions possibles Vous avez installé un Votre périphérique Réinstallez votre périphérique. Voir « Ports de périphériques » en clavier ou une souris externe n’est pas page 74. externe et il/elle ne bien installé. semble pas fonctionner. Le logiciel de votre Vérifiez la documentation de votre périphérique et du système système d’exploitation d’exploitation puis activez le bon pilote.
Problème Cause possible Solutions possibles Problèmes de modem Messages à propos du Les messages sur Pour de plus amples informations, consultez la documentation fonctionnement du modem. le fonctionnement du de votre logiciel. modem sont générés par l’application en cours d’exécution. Problèmes de périphérique USB Vous avez installé...
Problème Cause possible Solutions possibles Problèmes de carte PC/ExpressCard Une carte insérée dans la La carte est mal Retirez et réinstallez la carte. Voir « Cartes PC fente PC Card ne fonctionne installée. Card/ExpressCard™ » en page 63. pas ou bloque le système. La carte a peut-être Fermez l’application et redémarrez votre ordinateur portable.
Problème Cause possible Solutions possibles Problèmes d’alimentation électrique Lorsque vous allumez le La batterie principale Vérifiez le tableau de voyants d’état pour déterminer la présence et LifeBook, rien ne semble installée est l’état des batteries. Voir « Tableau de voyants d’état » en page 22. se produire.
Page 95
Problème Cause possible Solutions possibles Votre ordinateur portable Les paramètres de Appuyez sur n’importe quelle touche sur le clavier, ou déplacez LifeBook s’éteint tout seul. gestion d’alimentation votre souris pour restaurer le fonctionnement. Si cela ne fonctionne sont réglés à des pas, appuyez sur le bouton d’alimentation/veille/reprise.
Page 96
Problème Cause possible Solutions possibles Le LifeBook ne fonctionne La batterie est épuisée. Remplacez la batterie par une batterie chargée ou branchez un pas lorsqu’il est alimenté adaptateur d’alimentation. uniquement par batterie. Aucune batterie n’est Installez une batterie chargée. installée. Les batteries installées Vérifiez si les batteries sont bien connectées en les réinstallant.
Problème Cause possible Solutions possibles Les batteries semblent se Les fonctions Consultez le menu Options d’alimentation du Panneau de décharger trop rapidement. d’économies d’énergie configuration pour changer les paramètres en fonction sont peut-être de vos besoins. (suite) désactivées. La luminosité est réglée Réduisez la luminosité.
Page 98
Configurez la source d’exploitation en appuyant sur la touche marche et affiche les d’amorçage de [Échap] pendant que le logo Fujitsu est affiché sur l’écran ou informations sur la mise en l’utilitaire de utilisez la touche [F2], accédez à l’utilitaire de configuration et marche, mais n’est pas en...
Problème Cause possible Solutions possibles Problèmes vidéo L’écran d’affichage intégré L’ordinateur portable est Gardez la touche [Fn] enfoncée et appuyez sur la touche [F10] demeure vide lorsque vous réglé pour fonctionner pour changer votre sélection et choisir où envoyer votre affichage. mettez en marche votre avec un moniteur Chaque fois que vous appuyez sur ces touches, vous passez au...
Page 100
Problème Cause possible Solutions possibles L’écran devient vide par lui- L’ordinateur portable Appuyez sur n’importe quelle touche sur le clavier, ou déplacez même après avoir été utilisé. s’est retrouvé en votre souris pour restaurer le fonctionnement. Si cela ne fonctionne temporisation vidéo, pas, appuyez sur le bouton d’alimentation/veille/reprise.
Problème Cause possible Solutions possibles L’écran d’application L’application que vous La compression de l’affichage fournit un affichage plus clair mais n’utilise qu’une partie de exécutez ne prend pas plus petit pour les applications qui ne prennent pas en charge la la surface d’affichage et est en charge la résolution résolution du système.
Messages de l’auto-diagnostic de mise sous tension Voici une liste alphabétique des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système d’exploitation peuvent générer ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués d’un *. Si un message d’erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation de votre système d’exploitation (à...
Page 103
*Échec du disque fixe n (où x=1 à 4) Le disque fixe ne fonctionne pas ou n’est pas bien configuré. Cela pourrait signifier que le type de disque dur identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par l’auto-diagnostic de mise sous tension.
Page 104
*Touche bloquée Le BIOS a découvert une touche bloquée et affiche le code de balayage pour la touche bloquée. Vous pourriez avoir besoin de remplacer votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d’assistance. *Le type de moniteur ne correspond pas au CMOS - exécution de la CONFIGURATION Le type de moniteur n’est pas bien identifié...
Page 105
*Amorçage précédent incomplet – Configuration par défaut utilisée L’auto-diagnostic de mise sous tension précédent n’a pas été complété avec succès. L’auto-diagnostic de mise sous tension chargera les valeurs par défaut et proposera d’exécuter la Configuration. Si l’erreur précédente a été causée par des valeurs incorrectes et que celles-ci ne sont pas corrigées, le prochain amorçage aura de fortes possibilités d’échouer également.
*Échec de la mémoire RAM système au décalage : nnnn La mémoire du système a échoué au décalage nnnn du bloc 64k à partir duquel l’erreur a été détectée. Cela veut dire qu’il y a une erreur dans votre mémoire intégrée. Si vous continuez d’utiliser votre ordinateur, vous risquez de corrompre vos données.
Page 107
• ERREUR • TÉLÉCOPIEUR • SONNERIE (signifie un appel entrant) • OCCUPÉ • PAS DE RÉPONSE Si vous utilisez le modem interne avec des applications non installées en usine, consultez la documentation du logiciel utilisé. 102 - Dépannage...
NTERNET DE LEUR FABRICANT Pour réinstaller des pilotes et/ou applications : Lancez le système et insérez le disque PRA après que Windows a démarré. Un écran d'installation Fujitsu s’affiche une fois que le disque est inséré. Lorsque vous avez lu le contrat de licence, cliquez sur [J’accepte].
Dans la liste, cochez tous les composants que vous voulez installer. Si vous voulez installer tous les composants, cliquez sur [Sélectionner tout]. Si vous cliquez sur [Sélectionner tout], le système sélectionne tous les composants codés en bleu. Les composants en vert et en gris doivent être sélectionnés séparément. Lorsque vous avez sélectionné...
étapes suivantes : Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu TrustedCore s’affichera.
Page 111
Vous pouvez également utiliser le menu TrustedCore pour savoir si l’utilitaire est pré-chargé en mettant l’ordinateur sous tension avec la touche [Entrée] lorsque le logo Fujitsu apparaît à l’écran. Le menu TrustedCore apparaîtra, et l’option Restauration et Utilitaires s’y affichera.
Page 112
étapes suivantes : Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu TrustedCore s’affichera.
Page 113
Onglets Restauration et Utilitaires Onglet Diagnostics : L’outil de diagnostics est conçu pour être utilisé par des informaticiens professionnels. Il y a peu de chances que vous ayez besoin de l’utiliser. Lorsque vous sélectionnez des dispositifs dans la fenêtre Diagnostic et que vous cliquez ensuite sur [Exécuter], ceux-ci sont soumis à plusieurs tests. Onglet Restauration : L’onglet Restauration comprend l’outil «...
Téléchargement automatique des mises à jour de pilotes Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système.
Entretien Entretien de votre ordinateur portable LifeBook Si vous prenez soin de votre ordinateur portable LifeBook Fujitsu, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre ordinateur portable et de ses dispositifs.
Page 116
Laissez-le sécher pendant 24 heures, ou plus si nécessaire. S’il ne démarre pas une fois sec, contactez le service d’assistance. • N’utilisez pas votre ordinateur portable LifeBook Fujitsu dans un environnement très humide (à proximité d’une baignoire, d’une piscine). • Utilisez toujours l’adaptateur secteur d’origine et des batteries homologuées pour votre ordinateur portable.
• Si vous transportez votre LifeBook dans un porte-documents, ou toute autre mallette, assurez-vous qu’aucun objet dans l’étui n’appuie sur le couvercle. • Ne placez jamais votre ordinateur portable de façon à ce que le lecteur optique supporte le poids du portable.
Écran ACL Pour nettoyer l’écran, utilisez l’un des nettoyants suivants : • Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616 • Lingettes Meridrew Enterprises Klear_Screen® * Convient aux écrans des PC Tablettes, PC convertibles avec protecteur ACL et ordinateurs portables standard.
De plus, une batterie défectueuse pourrait endommager votre ordinateur. • Rangez votre Fujitsu LifeBook dans un endroit frais et sec. Les températures acceptables sont comprises entre 13°F (-25°C) et 140°F (60°C).
• Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez outre-mer. Vérifiez le diagramme suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignez-vous auprès de votre agent de voyage. Type de prise Emplacement Russie et Communauté des États indépendants Canada, États-Unis, Mexique, certains (CEI), la plupart des pays d’Europe, certains pays d’Amérique latine, Japon, Corée,...
Augmenter la durée de vie des batteries • Alimentez votre ordinateur portable LifeBook avec l’adaptateur secteur ou l’adaptateur d’auto/avion optionnel chaque fois que vous le pouvez. • Si votre ordinateur portable fonctionne sur l’alimentation par batterie pendant tout une journée, branchez-le sur l’adaptateur secteur durant la nuit pour recharger la batterie.
Page 122
• Ne laissez pas la poussière s’accumuler sur les disques multimédias. • N’écrivez jamais sur la surface de l’étiquette avec un stylo à bille ou un crayon. Utilisez toujours un crayon-feutre. • Si un disque multimédia subit un changement soudain de température, une condensation froid/chaud pourrait se former sur la surface.
Cartes PC Card/ExpressCard Entretien de vos cartes Les cartes PC Card et ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec votre carte vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants : •...
Cette section présente les spécifications techniques générales du matériel et de l’environnement de votre ordinateur portable LifeBook. Certains détails spécifiques de votre système peuvent différer des informations présentées ici. Pour obtenir une liste récente de configurations, allez sur le site Internet de la société Fujitsu Computer Systems à : us.fujitsu.com/computers.
• Prise en charge de mémoire double canal (nécessite l’installation de deux modules DIMM de capacité égale) • Module de mémoire turbo 1 Go, en option Vidéo • Afficheur à cristaux liquides intégré de 17", matrice active TFT Wide XGA+, technologie d’amélioration des couleurs Crystal View, (contraste élevé...
Supports de stockage massif Unités de disque dur • Deuxième disque dur optionnel (veuillez prendre note que le deuxième disque dur est une option s’installant en usine, ne pouvant être achetée séparément) • Configurations de disque dur disponibles : (Notez que les disques durs sont tous des disques Serial-ATA) 160 Go (5 400 tr/m) + 160 Go (5 400 tr/m) = 320 Go 250 Go (5 400 tr/m) + 250 Go (5 400 tr/m) = 500 Go 300 Go (5 400 tr/m) + 300 Go (5 400 tr/m) = 600 Go...
Sécurité biométrique Capteur d’empreintes digitales aidant à éviter les accès non autorisés au système. Communications • Carte réseau local Gigabit Ethernet intégrée Broadcom 10 Base-T/100 Base-TX/1000 Base-T • modem télécopieur interne 56K* V.90 (ITUV.90, 56K données, 14,4K fax) • Carte Intel® Wireless Wi-Fi Link 4965AGN (quad-mode 802.11a/b/g/version non finale-N) ou Intel Pro/Wireless 3945ABG Network Connection (802.11a/b/g) * Les vitesses de transfert réelles sur des lignes téléphoniques américaines varient et sont inférieures à...
Clavier Clavier intégré avec toutes les fonctions d’un clavier de 103 touches. • Nombre total de touches : 103 • Touches de fonction : 12, [F1] à [F12] • Touches supplémentaires : [Fn] • Touches Windows : 2 (touche Démarrer et touche Application) •...
Altitude Utilisation : 3 048 m (10 000 pieds) maximum Accessoires préférés des utilisateurs Pour commander des accessoires Fujitsu, allez sur le site Internet suivant : www.shopfujitsu.com ou en composant le 1-877-372-3473. 125 - Spécifications techniques du système...
Page 131
Logiciels préinstallés Selon votre système d’exploitation préinstallé, votre portable Fujitsu Lifebook est livré avec des logiciels inclus afin de vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De même, l’ordinateur portable est fourni avec des logiciels de transfert de fichiers, de protection contre les virus et de gestion de l’alimentation.
Page 132
L’utilitaire Fujitsu Driver Update (FDU) est fourni avec votre système. Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. Voir « Téléchargement automatique des mises à jour de pilotes » en page 109.
Page 133
Google Toolbar (Barre d’outils Google) La barre d’outils Google vous permet de faire des recherches rapides sur Internet, de bloquer les fenêtres et de réaliser une gamme variée de tâches pour rendre votre utilisation d’Internet plus facile et plus plaisante. Google Picasa Google Picasa vous permet de rechercher, localiser, déplacer et étiquetter toutes les photos dans votre ordinateur.
Page 134
CyberLink Makedisc CyberLink MakeDisc vous permet de graver des données et des vidéos sur des DVD. CyberLink PowerProducer CyberLink PowerProducer vous permet de capturer des vidéos haute définition et de créer des DVD sur disque dur. CyberLink PowerDirector CyberLink PowerProducer vous permet d’éditer des vidéos et des diapositives sur disques. CyberLink PowerDVD PowerDVD de CyberLink est une application logicielle pour lecteur de DVD.
Page 135
Office 2007 approprié afin de pouvoir « déverrouiller » la version complète d’Office de votre choix. Fujitsu offre un kit de licence multimédia pour Microsoft Office Petite Entreprise 2007. Vous n’avez qu’à saisir votre clé de produit et le logiciel est immédiatement prêt à l’emploi ! Vous pouvez aussi acheter un kit de licence Microsoft Office 2007 sans multimédia (MLK) auprès...
Page 136
Glossaire Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux dans un liquide cristallin. ACPI (Advanced Configuration and Power Interface) Interface avancée de configuration et de gestion de l’énergie. Adaptateur auto/avion Un dispositif qui convertit le courant continu d’un allume-cigare de voiture ou une prise c.c. d’avion en courant continu à...
Page 137
Adresse IP Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent le protocole TCP/IP acheminent des messages en fonction de l’adresse IP de la destination. Le format d’une adresse IP est une adresse numérique de 32 bits qui s’écrit avec quatre nombres séparés par des points.
Page 138
ADSL (Asymmetric Digital Subscriber Line) Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes téléphoniques ordinaires. AGP (Accelerated Graphics Port) Littéralement : « Port graphique accéléré ». Port local spécialement conçu pour les périphériques utilisant beaucoup d’images graphiques, notamment les cartes vidéo et les accélérateurs 3D.
Page 139
BIOS Acronyme signifiant Basic Input-Output System. Programme et ensemble de paramètres par défaut stockés dans la mémoire morte : il effectue des diagnostics et fait fonctionner votre ordinateur lorsque vous le mettez sous tension et agit ainsi jusqu’à ce que votre système d’exploitation se soit chargé à...
Page 140
CD-ROM Disque compact à mémoire morte. Forme de stockage de données numériques lues optiquement par un faisceau laser plutôt que par une tête magnétique. Généralement, un CD-ROM peut contenir environ 600 Mo de données et permet d’éviter les problèmes d’écrasement de la tête qui détruisent des données, ainsi que l’usure durant la lecture.
Page 141
Configuration Éléments matériels et logiciels qui composent le système et en définissent son fonctionnement. CRT (Cathode Ray Tube) Tube à rayons cathodiques. Moniteur dont l’affichage est assuré par un faisceau de particules électroniques qui frappe l’écran luminescent. Une image est produite par la variation de la position et de l’intensité...
Page 142
Disque souple Support rotatif, circulaire, plat et très souple pour le stockage magnétique de données. Disquette Disque souple logé dans un boîtier rigide doté d’un volet. DMA (Direct Memory Access) Accès direct à la mémoire. Circuit spécial de transferts de données de mémoire à mémoire ne nécessitant pas l’intervention de l’UC.
Page 143
DVMT (Dynamic Video Memory Technology) Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire et à une exploitation en direct de l’AGP (port graphique accéléré). Entrée/Sortie.
Page 144
IEEE 802.11a Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz. IEEE 802.11b Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.
Page 145
Kilo-octet. Mille octets. LAN (Local Area Network) Réseau local. Interconnexion d’ordinateurs et de périphériques dans un emplacement délimité et permettant l’échange de programmes et de données. Lecteur de disque Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l’écriture de données sur le disque.
Page 146
MIDI (Musical Instrument Digital Interface) Interface numérique pour instruments de musique. Protocole de communication standard pour l’échange d’informations entre un ordinateur et un instrument doté d’une interface numérique, notamment un synthétiseur. Méga-octet. Un million d’octets. Mode Ad Hoc Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès.
Page 147
Nom de réseau (ou SSID, abréviation de « Service Set Identifier ».) La configuration d’un réseau local sans fil fait appel à un regroupement pour éviter les interférences et le vol de données. Ce regroupement est effectué avec le « Nom de réseau (SSID) ». Pour améliorer la sécurité, la clé...
Page 148
Pixel Le plus petit élément d’affichage, point de couleur à l’écran. Plus la densité de pixels est élevée, plus l’image est nette. Port COM Abréviation de « Port de communication ». C’est le connecteur d’interface série. Port E/S Connecteur et circuits de commande associés à travers lesquels transitent les données électroniques entrant et sortant de votre ordinateur.
Page 149
PPPoE (Point to Point Protocol over Ethernet) Littéralement, « Protocole Ethernet Point à Point » Protocole Ethernet faisant appel au protocole point à point (PPP) et utilisé pour la connexion à une ligne téléphonique. Programme Ensemble intégré de commandes codées indiquant à l’ordinateur ce qui doit être fait, ainsi que quand et comment le faire.
Page 150
Réinitialisation Le fait de charger à nouveau le système d’exploitation. Une réinitialisation efface toutes les informations stockées dans la mémoire vive. Reprise Continuer après une interruption. Dans le cas de votre portable, ceci signifie la reprise des activités normales à partir de l’un des modes de veille. ROM (Read Only Memory) Mémoire en lecture seule, ou mémoire morte Type de mémoire où...
Page 151
SVGA Super VGA. S-Vidéo Super Vidéo. Système vidéo à composantes servant à gérer un écran de téléviseur ou d’ordinateur. Système d’exploitation Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de produire les résultats voulus avec le matériel employé.
Page 152
Valeur par défaut Valeur préprogrammée à utiliser si vous n’en définissez pas une autre. Veille Mode dans lequel l’ordinateur est temporairement inactif. Votre LifeBook utilise plusieurs modes de veille afin de réduire la consommation électrique et de prolonger la charge de votre batterie. Voyant d’état Voyant indiquant l’état de certains composants de votre système.
Page 153
Renseignements sur la réglementation Avis Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d’utiliser le matériel. AVIS DE LA FCC Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil a été testé et reconnu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC.
Page 154
Avis aux utilisateurs du réseau téléphonique américain. Cette installation est conforme à la partie 68 de la réglementation de la FCC, ainsi qu’aux normes techniques relatives au raccordement des réseaux téléphoniques publiées par l’ACTA. Sous l’appareil se trouve une étiquette indiquant, entre autres, le numéro d’immatriculation FCC et le numéro d’équivalence sonnerie (NES) de cet appareil ou un identifiant du produit au format US:AAAEQ##TXXXX.
Page 155
Fujitsu Computer Systems. Si l’équipement brouille les communications du réseau téléphonique, l’entreprise de téléphone peut vous demander de débrancher l’installation jusqu’à la résolution du problème.
Page 156
Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique.
Page 157
Annexe A : Guide d’utilisation de la carte de réseau local sans fil Renseignements sur la réglementation de la FCC Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option. Remarques et déclarations réglementaires Santé...
Page 158
Renseignements sur la réglementation et avis de non-responsabilité Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit. Toute modification apportée sans l’approbation expresse du fabricant peut annuler le droit de l’utilisateur de s’en servir.
Page 159
: (1) cet appareil ne doit pas causer d’interférence nuisible; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Toute modification n’ayant pas été expressément approuvée par la société Fujitsu Computer Systems peut annuler le droit de l’utilisateur de se servir du matériel.
Page 160
Avant d’utiliser la carte réseau sans fil Ce guide explique comment configurer la carte réseau sans fil mini-PCI intégrée, ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement.
Page 161
Modes de réseau sans fil compatibles avec cette carte Mode Ad hoc (Voir Figure A-1) Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité...
Page 162
Mode point d’accès (Infrastructure) (Voir Figure A-2) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent par réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d’entreprise fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes et bases de données).
Page 163
Manipulation de la carte réseau sans fil La carte réseau sans fil est déjà installée dans l’ordinateur. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation de l’ordinateur est déjà configuré pour utiliser la carte réseau sans fil.
Page 164
Activation de la carte réseau sans fil Pour activer la carte réseau sans fil, Volume il suffit d’utiliser la même méthode que pour la désactivation : avec le Commutateur Marche/Arrêt de la carte réseau local sans fil commutateur marche/arrêt. Figure A-3. Emplacement du commutateur de la carte réseau sans fil Configuration de la carte réseau sans fil La carte réseau sans fil peut être configurée pour établir la connectivité...
Page 165
Se connecter à un réseau Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les étapes suivantes : Cliquez sur l’icône de la carte réseau sans fil de la zone de notification. Sélectionnez « Connexion à un réseau ». Sélectionnez un réseau dans la liste qui apparaît et cliquez sur le bouton [Connexion] Dépannage de la carte réseau sans fil Tableau de dépannage...
Page 166
Problème Cause possible Solution possible Connexion La carte réseau sans Assurez-vous que le commutateur de la carte réseau sans fil réseau fil est désactivée est sur ON. Assurez-vous que l’option « Désactiver radio » indisponible de la fenêtre « Paramètres réseau » n’est pas cochée. (suite) L’ordinateur à...
Page 167
Spécifications de la carte réseau sans fil Élément Spécification Type de réseau La carte réseau sans fil IntelPRO/Wireless 3945ABG est conforme aux spécifications IEEE 802.11a et 802.11b/g (Type Wi-Fi)*. La carte réseau sans fil IntelPRO/Wireless 4965AGN est conforme aux spécifications IEEE 802.11a, 802.11b/g et 802.11n (version non finale), Type Wi-Fi**.
Page 168
• Sécurité Types de chiffrement – compatible avec WEP, TKIP, AES*** et WPA • Longueur des clés de chiffrement : 802.1x/EAP ; 64 bits et 128 bits Nombre maximum 10 ou moins**** recommandé d’ordinateurs connectés au réseau local sans fil (en mode Ad hoc) «...
Page 169
Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales Votre système est doté d’un capteur d’empreintes digitales sous le pavé tactile Touchpad, entre les boutons gauche et droit. Ce capteur sert aussi de bouton de défilement. [B-1] Capteur d’empreintes digitales ’...
Page 170
Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe chaque fois que vous voulez : • Ouvrir une session dans Windows • Reprendre l’utilisation de l’ordinateur laissé en mode veille •...
Page 171
Installation d’OmniPass Si l’application OmniPass a déjà été installée sur votre système, sautez cette section et allez directement à « Enregistrement des utilisateurs » en page 168. Pour savoir si l’application OmniPass est déjà installée, vérifiez si les éléments suivants sont présents : •...
Page 172
Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes : Insérez le disque d’installation de l’application OmniPass dans le lecteur approprié. Si vous installez OmniPass à partir d’un CD-ROM ou d’un DVD-ROM, vous devez trouver et lancer le programme d’installation (setup.exe) se trouvant sur le disque.
Page 173
Désinstallation d’OmniPass L’ ’ UTILISATEUR DÉSIRANT DÉSINSTALLER ASS DOIT DISPOSER DE DROITS D ADMINISTRATEUR ’ DANS LE SYSTÈME I VOUS N AVEZ PAS DE TELS DROITS FERMEZ LA SESSION ET OUVEZ EN UNE ’ AUTRE AVEC UN NOM D UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE LA ’O DÉSINSTALLATION D Pour supprimer l’application OmniPass de votre système :...
Page 174
Exemple : Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur OmniPass avec le nom d’utilisateur « Jean_01 » et mot de passe « freq14 ». Il se rend ensuite sur son site Internet de courriel pour ouvrir une session dans son compte. Il entre, comme d’habitude, son nom d’utilisateur et son mot de passe (par exemple, «...
Page 175
Enregistrement de base L’Assistant d’enregistrement vous guidera à travers les étapes d’enregistrement d’un utilisateur. Sauf indication contraire de votre part, l’Assistant d’enregistrement sera lancé après l’installation d’OmniPass au moment de l’ouverture d’une session Windows. Si l’assistant n’apparaît pas, vous pouvez le lancer en cliquant sur [Démarrer] dans la barre de tâches Windows.
Page 176
Enregistrement d’une empreinte digitale L’enregistrement d’une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure d’authentification. L’enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Après vous être connecté à titre d’utilisateur OmniPass, cliquez deux fois sur l’icône OmniPass dans la zone de notification. Sélectionnez l’onglet Paramètres utilisateur, puis cliquez sur [Enregistrement] dans la zone Paramètres utilisateur.
Page 177
Utilisation d’OmniPass Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d’authentification. Remplacement du mot de passe Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à...
Page 178
Mémorisation d’un mot de passe OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe. À l’aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à...
Page 179
La deuxième option est moins sécuritaire : Entrer automatiquement sur ce site protégé par mot de passe lorsqu’il est activé. Ne pas demander d'authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier E PARAMÈTRE EST PLUS PRATIQUE CAR DÈS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ...
Page 180
Avec mot de passe principal Lorsque vous retournez à un site mémorisé avec OmniPass, il se peut que le système vous demande un mot de passe principal. Entrez votre mot de passe principal et vous serez autorisé à accéder au site. Connexion à...
Page 181
Si vous désirez afficher les informations d’identification sauvegardées pour un site Internet mémorisé, mettez en surbrillance la ressource souhaitée sous Boîte de dialogue 'Protection par mot de passe' et cliquez sur [Afficher les valeurs]. En cas de réinitialisation d’un mot de passe ou d’expiration d’un compte, vous pouvez supprimer les informations d’identification sauvegardées dans OmniPass.
Page 182
Pour supprimer une identité, mettez en surbrillance l’identité à supprimer et cliquez sur [Supprimer l’identité], puis cliquez sur [Appliquer] ORSQUE VOUS SUPPRIMEZ UNE IDENTITÉ TOUS LES SITES MÉMORISÉS ET LES BOÎTES DE DIALOGUE « P » ’ ROTECTION PAR MOT DE PASSE ASSOCIÉS À...
Page 183
Configuration d’OmniPass Cette section vous donne un aperçu de la fonction Exportation/Importation et du Centre de contrôle OmniPass. Exportation et importation d’utilisateurs OUS NE POUVEZ PAS IMPORTER UN UTILISATEUR DANS ASS SI UN UTILISATEUR PORTANT LE MÊME NOM Y EST DÉJÀ ENREGISTRÉ Vous pouvez importer et exporter des utilisateurs dans et hors d’OmniPass à...
Page 184
Exporter un profil d’utilisateur OmniPass Pour exporter un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur] sous Gérer les utilisateurs. Cliquez sur [Exporter un profil utilisateur OmniPass]. OmniPass vous invitera à vous authentifier. Une fois l’authentification réussie, vous devez nommer le profil utilisateur OmniPass et décider où l’enregistrer.
Page 185
Exemple : J’ai un utilisateur Windows avec le nom d’utilisateur « Thomas » et le mot de passe « Soleil » sur mon système. J’ai enregistré « Thomas » dans OmniPass et mémorisé des mots de passe. Je veux transférer tous mes mots de passe vers le nouveau système. J’exporte le profil utilisateur OmniPass de Thomas.
Page 186
Si vous cliquez sur [Ajouter un nouvel utilisateur à OmniPass], vous démarrez l’Assistant d’enregistrement OmniPass. L’Assistant d’enregistrement est expliqué dans « Enregistrement des utilisateurs » en page 168. Si vous cliquez sur [Supprimer un utilisateur OmniPass], vous êtes invité à vous authentifier. Authentifiez-vous à...
Page 187
Paramètres de système Vous trouverez l’interface Options de démarrage dans l’onglet « Paramètres de système ». Les options de cette interface vous permettent de spécifier la manière dont votre ouverture de session OmniPass est associée à votre ouverture de session Windows. La première option, Se connecter automatiquement à...
Page 188
Impossible d’ajouter un utilisateur avec un mot de passe vide dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur avec un mot de passe vide dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Essayez d’abord la procédure expliquée dans la section Impossible d’ajouter un utilisateur Windows dans OmniPass.
Page 189
Index recharge remplacement À propos de ce guide voyant de charge Adaptateur auto/avion voyant de charge de batterie/entrée c.c. Alimentation Batterie au lithium adaptateur auto/avion BIOS adaptateur secteur guide gestion mémoire mise hors tension utilitaire de configuration mise sous tension Bouton d'alimentation/veille/reprise panne Bouton d'éjection de carte PC Card...
Page 190
Commutateur de réseau local sans fil spécifications Connexion des adaptateurs d'alimentation Carte ExpressCard Conventions utilisées dans ce guide bouton d'éjection Coordonnées pour contacter Fujitsu problèmes Curseur Carte Memory Stick installation Carte Memory Stick/SD/xD Dans Windows Vista : fente restauration du système d'exploitation...
Page 191
Lecteur multimédia entretien Norton Lecteur optique chargement enlever un disque Optimiseur visuel ouverture du plateau Ordinateur portable Fujitsu LifeBook panneau de configuration voyager avec votre ordinateur utilisation Logiciels préinstallés Adobe Acrobat Reader Pavé tactile TouchPad Fujitsu HotKey commandes Google Toolbar (Barre d’outils Google)
Page 192
Ports de périphériques Ports USB 2.0 Prise d'alimentation c.c. problèmes Prise d'écouteurs Utilisation du lecteur multimédia Prise d'entrée c.c. Utilitaire de mise à jour des pilotes Fujitsu Driver Update Prise de micro Prise de modem Procédure d'amorçage Verr défil Verr maj Redémarrage Verr num Réglage du volume...
