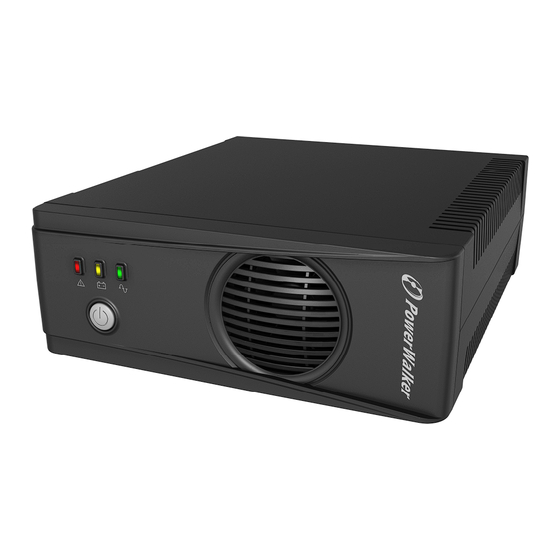

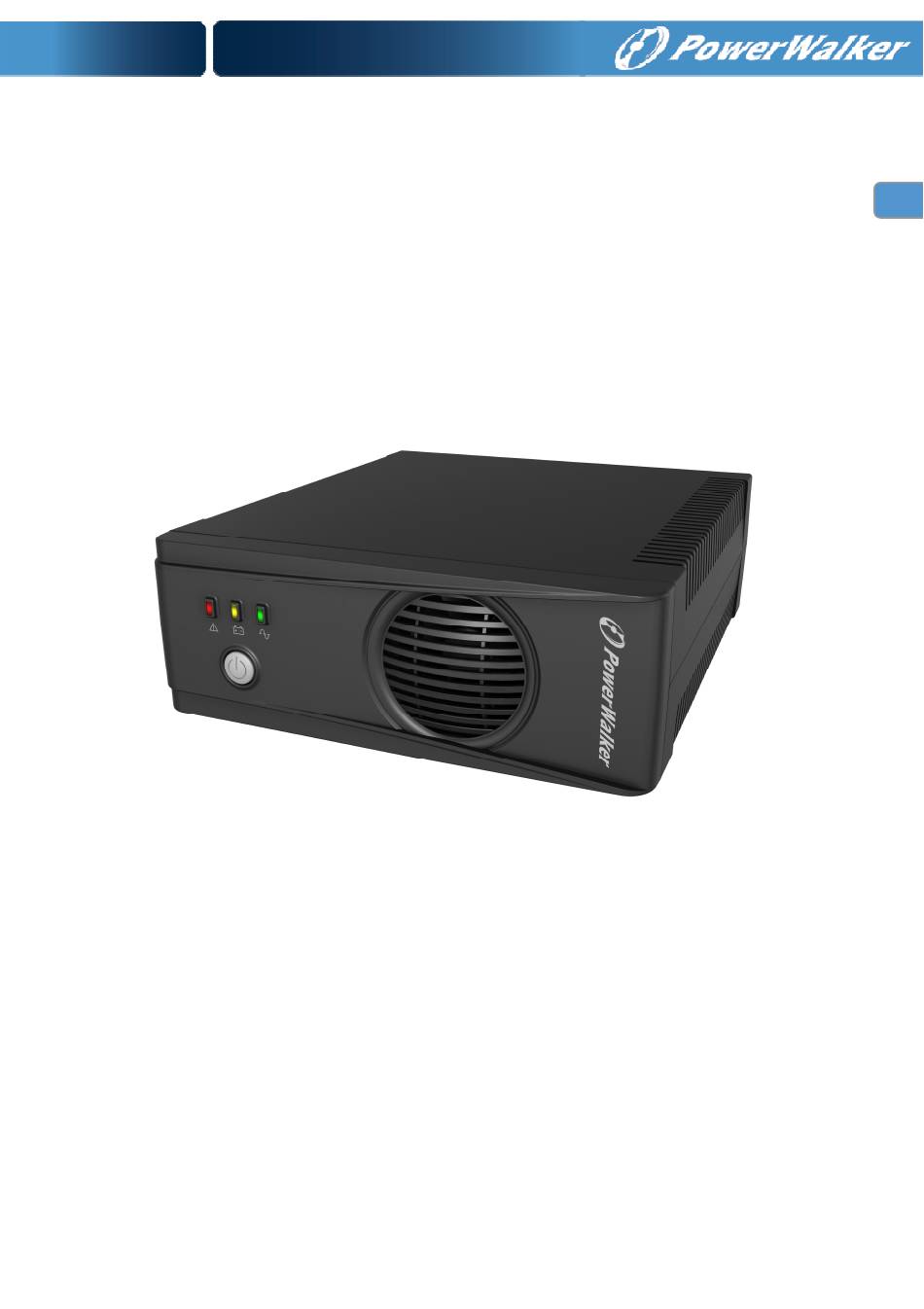

- Page 1 ONDULEUR POWERWALKER1-2K MANUEL D´UTILISATION Page 1...
-
Page 2: Consignes De Sécurité Importantes
Le diamètre intérieur de l'anneau terminal en cuivre utilisé pour connecter les câbles de la batterie aux bornes CC de l'Onduleur PowerWalker ne devrait pas faire moins de 6mm. Pour l'installation et l'entretien de la batterie : veuillez lire les instructions du constructeur avant toute utilisation. -
Page 3: Caractéristiques
L'Onduleur PowerWalker est un convertisseur CC/CA incluant l'auto-transfert de la ligne vers la batterie et un dispositif de charge intégré. L'Onduleur PowerWalker fonctionne à partir du courant CA et sur la source d'alimentation CC pour fournir un fonctionnement prolongé en UPS. Lorsque le câble d’alimentation AC est branché à une prise murale, l'équipement connecté... -
Page 4: Installation & Fonctionnement
Ci-dessous : commandes et témoins lumineux situés sur la façade avant de l'onduleur PowerWalker. Façade Arrière & Description des Connectiques Ci-dessous : éléments situés sur la façade arrière de l'onduleur PowerWalker. 1. Connecteur d'entrée CC (Borne de la Batterie) 2. Protection d'Entrée 3. -
Page 5: Connexion De La Batterie
Étape 2 - Suivez le guide de polarité situé près de la borne de la batterie. Placez l'anneau terminal du câble de la batterie sur la borne de la batterie de l'Onduleur PowerWalker. Serrez l'écrou M5. Ne placez rien entre la partie plate de la batterie et l'anneau du câble de la batterie, cela pourrait causer une surchauffe. - Page 6 PowerWalker 1000VA Montage en Série-Parallèle : Le montage en "série-parrallèle" augmente à la fois la tension de la batterie (afin de correspondre aux critères CC requis pour l'Onduleur PowerWalker) et la durée de fonctionnement lors de l'utilisation pour des charges CA.
-
Page 7: Specifications Techniques
SPECIFICATIONS TECHNIQUES Onduleur PowerWalker Onduleur PowerWalker MODÈLE 1000VA 2000VA CAPACITÉ 1000 VA/600 W 2000VA/1200W Tension Nominale 220/230/240 Vca ENTREE Plage de tensions d'entrée 90~280V CA D'ALIMENTATION SECTEUR Fréquence Nominale 50/60Hz (détection automatique) Narrow 170~280V CA SELECTEUR DE TENSION D'ENTREE Wide... -
Page 8: Dépannage
Annexe A Câbles d'entrée/sortie Câbles de batterie Modèles (calibre du fil de cuivre) (calibre du fil de cuivre) 1000VA/12V CC Au moins 18AWG Au moins 8AWG 2000VA 24V CC Au moins 18AWG Au moins 8AWG Prescriptions de sécurité et CEM Norme de sécurité...
