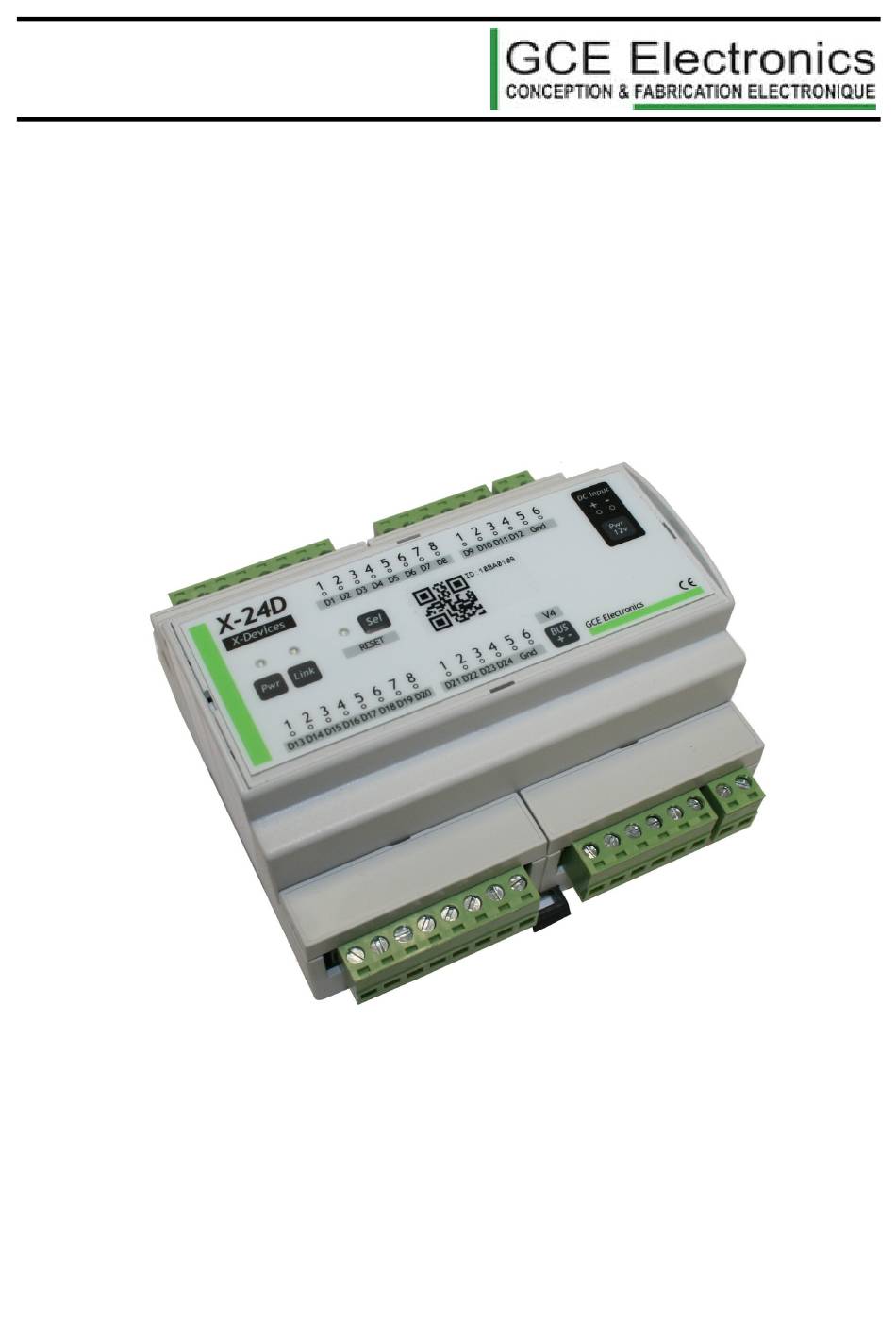

Mode d'emploi X-24D Version 1.0
Mode d'Emploi
X-24D
Extension compatible avec l'IPX800V4

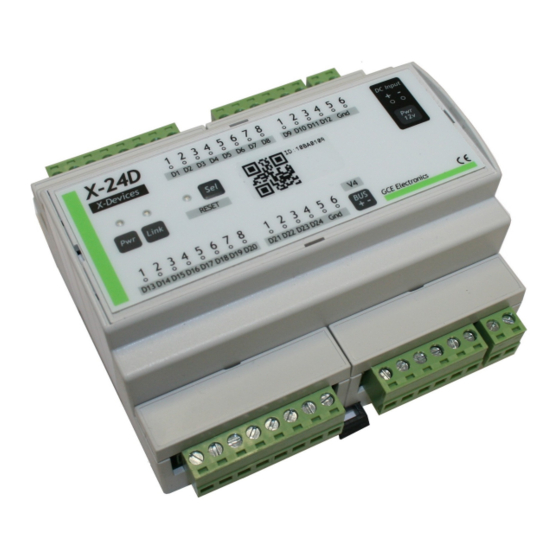

La X-24D permet d'intégrer 24 entrées digitales supplémentaires dans l'univers de l'IPX800V4. Il est
possible d'associer jusqu'à 2 X-24D à une IPX800V4 et ainsi ajouter jusqu'à 48 entrées digitales.
La X-24D n'est pas un appareil autonome. Ses fonctionnalités sont accessibles uniquement via
l'utilisation d'une IPX800V4.
Compte tenu des évolutions régulières de l'IPX800 V4, certaines fonctions ou procédures peuvent avoir été modifiées
ou remplacées.
Pour plus d'informations sur les nouvelles fonctions, contactez-nous au 0811.03.48.13.
GCE Electronics
27/11/2015
1

Publicité

Table des Matières
loading

Sommaire des Matières pour GCE X-24D

  • Page 1 La X-24D permet d'intégrer 24 entrées digitales supplémentaires dans l'univers de l'IPX800V4. Il est possible d'associer jusqu'à 2 X-24D à une IPX800V4 et ainsi ajouter jusqu'à 48 entrées digitales. La X-24D n'est pas un appareil autonome. Ses fonctionnalités sont accessibles uniquement via l’utilisation d'une IPX800V4.
  • Page 2: Caractéristiques

    Mode d'emploi X-24D Version 1.0 Caractéristiques Port d'extension (Bus de terrain, une paire + et –, câble réseau catégorie 6 conseillé) pour • l'IPX800V4(câble non fourni) 24 entrées digitales tout ou rien (contact sec) • Indicateur de mise sous tension •...
  • Page 3: Précautions D'usage

    Les circuits électriques raccordés à l'extension doivent • mêmes caractéristiques que celui préconisé par GCE être protégés en amont avec des dispositifs adaptés et Electronics conforme aux normes électriques. En cas de doute, faites contrôler votre installation par un professionnel.
  • Page 4: Démarrage Rapide

    3. Connecter votre IPX800V4 et votre X-24D à l'aide d'une paire de fils reliant les Bus + et les Bus - de l'IPX800V4 aux Bus + et – de la X-24D (le + avec le + et le – avec le -) 4.
  • Page 5: Prérequis - Mise En Service

    12V continue ainsi que d'une paire de fils afin d'utiliser la X-24D. Pour connecter une X-24D à une IPX800V4, il suffit d'entrer son identifiant dans le menu « admin/24in.htm » de votre IPX800V4 (il est également possible de lui attribuer un nom).
  • Page 6: Présentation Du Clavier

    Mode d'emploi X-24D Version 1.0 Présentation du clavier Le clavier permet de visualiser différent élément de la carte : ➢ les différents branchements disponible (entrées digitales, masse GND, port d'extension V4 et l'alimentation), ➢ l'identifiant unique de la carte accompagné de son QR Code, ➢...
  • Page 7: Contactez-Nous

    Contactez-nous En cas de problèmes techniques ou de difficultés lors de l'installation, plusieurs éléments sont à votre disposition : ➢ Un forum : http://www.gce-electronics.com/forum/viewforum.php?f=31 ainsi que la base de connaissance: http://www.gce-electronics.com/helpdesk ... gebase.php ➢ Un support technique disponible par mail à l'adresse suivante :...
