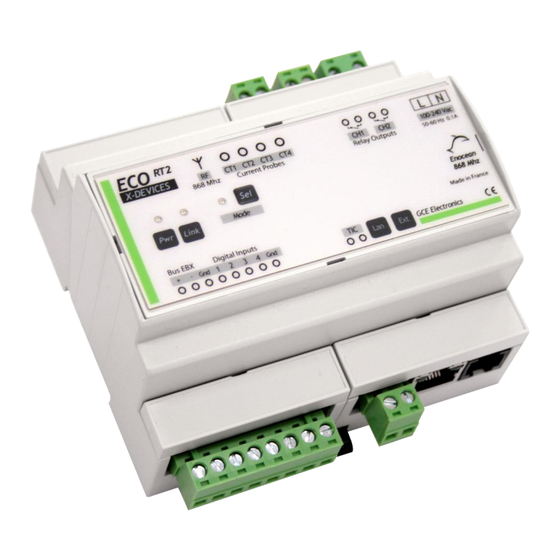

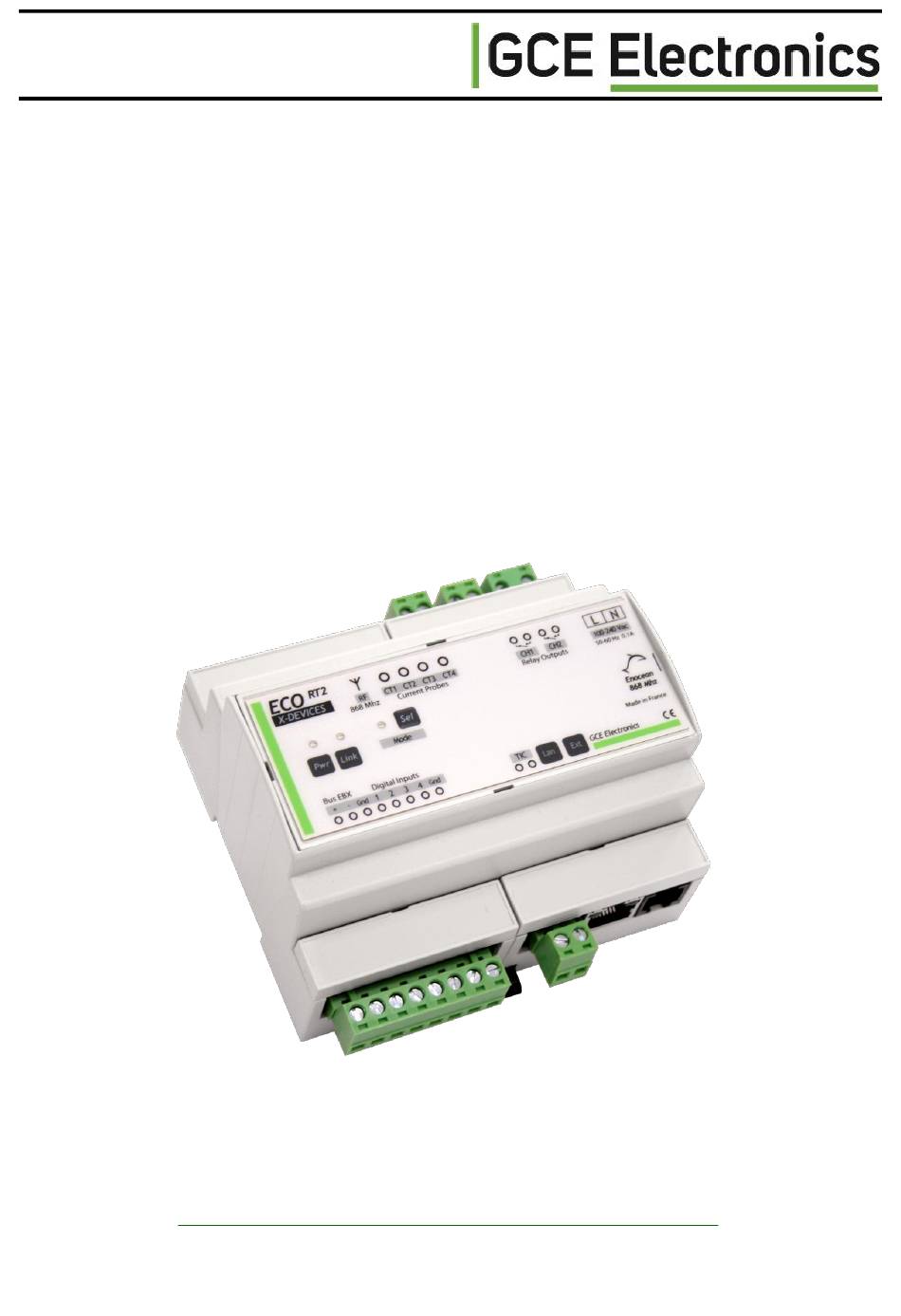

Mode d'emploi Eco-Devices RT2 Version 1.03
Mode d'emploi
Eco-Devices RT2
1
Copyright © GCE Electronics
25/01/2017

Publicité

Table des Matières
loading

Sommaire des Matières pour GCE Eco-Devices RT2

  • Page 1 Mode d'emploi Eco-Devices RT2 Version 1.03 Mode d’emploi Eco-Devices RT2 Copyright © GCE Electronics 25/01/2017...
  • Page 2: Table Des Matières

    Mode d'emploi Eco-Devices RT2 Version 1.03 Table des matières Présentation ...........................4 Caractéristiques ..........................6 III. Précautions d’usage ........................8 Prérequis – Mise en service ......................9 Détection de l’Eco-Devices RT2 ....................10 Présentation du logiciel ....................... 11 VI.1 Lexique des icônes et menus ....................11 VI.1.1...
  • Page 3 Mode d'emploi Eco-Devices RT2 Version 1.03 VI.8.4 Enocean ......................... 39 VI.8.5 GSM ..........................41 VI.8.6 Fil Pilote ......................... 41 VI.9 Scène ............................. 42 VI.9.1 Introduction ........................42 VI.9.2 Événement ........................43 VI.9.3 Résultat .......................... 47 VII. Procédure de mise à jour ......................49 VIII.
  • Page 4: Présentation

    électrique et de vérifier, contrôler, piloter et automatiser vos appareils depuis internet, avec votre ordinateur, tablette ou smartphone. L’Eco-Devices RT2 ne nécessite pas l’installation d’une application dédiée. Vous vous connectez directement sur cette dernière avec un simple navigateur internet. L’Eco-Devices RT2 est entièrement personnalisable et configurable pour diverses applications : ...
  • Page 5 Mode d'emploi Eco-Devices RT2 Version 1.03 Voici un aperçu de l'univers de l'Eco-Devices RT2 : Les fonctionnalités seront décrites plus précisément dans la présentation du logiciel qui est embarqué dans la carte et disponible via une connexion réseau classique. Copyright © GCE Electronics...
  • Page 6: Caractéristiques

    Mode d'emploi Eco-Devices RT2 Version 1.03 II. Caractéristiques  4 Entrées digitales tout ou rien (contact sec sur mise à la masse), extensibles à 12  4 Entrées analogiques TORE avec gestion du sens du courant, extensible à 16 (seule les quatre incluses dans l'EDRT intègrent la gestion du sens du courant)
  • Page 7 Mode d'emploi Eco-Devices RT2 Version 1.03  Durées d'impulsion pre-delais et post-delais (Ta et Tb) configurables pour chaque relais et chaque sorties virtuelles  Seuil réglable sur l'ensemble des données analogiques (entrée TORE, Télé-information, compteur, etc.)  Mise à l'heure par serveur NTP et/ou Horloge interne avec sauvegarde en cas de coupure réseau ou de courant (Maintien de l'heure hors tension pendant : 10 jours Max)
  • Page 8: Précautions D'usage

    III. Précautions d’usage Copyright © GCE Electronics 25/01/2017...
  • Page 9: Prérequis - Mise En Service

    Lors du démarrage, le voyant rouge associé au reset doit également clignoter avant de s’éteindre complètement. Enfin, le voyant « Link » orange doit s’allumer afin d’indiquer que l’Eco-Devices RT2 est bien connectée à votre réseau local. De même, le voyant de droite de la RJ45 doit être fixe et celui de gauche doit clignoter par intermittence, indiquant qu’une communication est en cours.
  • Page 10: Détection De L'eco-Devices Rt2

    Device » que vous venez de décompresser. Pour fonctionner, cet utilitaire nécessite Java sur votre ordinateur. Cliquez sur « Scan Devices ». L’utilitaire détecte tous vos produits GCE présents sur le réseau et vous indique leur adresse IP. Double-cliquez directement sur l’adresse IP pour vous connecter sur la page d’accueil du produit désiré...
  • Page 11: Présentation Du Logiciel

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI. Présentation du logiciel VI.1 Lexique des icônes et menus L'Eco-Devices RT2 (EDRT) dispose de plusieurs menus et sous-menus, ce tableau va synthétiser ces derniers afin de vous faciliter la navigation dans l'interface. VI.1.1 Menu principal Icône...
  • Page 12: Sélection Du Dashboard

    Mode d'emploi Eco-Devices RT2 Version 1.03 Donne la possibilité d’afficher les messages provenant de Notifix (possibilité Infobulle de désactiver cette option dans les paramètres système). Donne la possibilité d’afficher de l’aide sur Aide certaines pages. Permet de sélectionner les Postes qui seront affichés ou non sur le dashboard...
  • Page 13: Menu Système

    L'EDRT utilise ces valeurs dans la cadre de la mesure de consommation. Permet également de gérer l'accès aux informations GCE, la division des Ta/Tb dont les fonctionnalités seront décrites ultérieurement ou encore l'activation de l'aide à...
  • Page 14: Entrées/Sorties

    Mode d'emploi Eco-Devices RT2 Version 1.03 Donne accès à la page de mise à jour. Cette page permet de charger un firmware (.hex) puis un logiciel (.bin) afin de mettre la carte à jour (l'ordre de chargement est important). VI.1.4 Entrées/Sorties...
  • Page 15 Mode d'emploi Eco-Devices RT2 Version 1.03 VI.1.4.2 Les outils de l'Eco-Devices RT2 Icône Description Permet de configurer les éléments récupérés de la télé-information client fournie par votre compteur électrique ainsi que la vitesse de communication. Lorsque des index de consommation sont remontés, il est également possible de leur attribuer une valeur d'offset ainsi que de...
  • Page 16 Mode d'emploi Eco-Devices RT2 Version 1.03 Permet de donner des noms aux entrées TORE de l'EDRT mais aussi de modifier manuellement les valeurs des index et prix courants liées aux compteurs (paramètres avancés). Sur cette page, on peut observer la différenciation entre les mesures de consommation et de production...
  • Page 17 Mode d'emploi Eco-Devices RT2 Version 1.03 Permet d'ajouter jusqu'à deux X-THL offrant chacune la température, l'humidité et la luminosité. Permet d'ajouter des périphériques Enocean. L'EDRT intègre uniquement des périphériques analogiques (température, humidité, luminosité, compteur, etc.) et des actionneurs (simple ou double).
  • Page 18: Moteur De Scénario

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.1.5 Moteur de scénario Les scénarios vous permettent de mettre en relation des événements avec des résultats via un type d'action. Ils vous permettent ainsi, par exemple, de lier une entrée digital à un compteur pour interpréter les données d'un compteur à...
  • Page 19: Graphique

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.1.6 Graphique La page « graphique » permet d'afficher jusqu'à quatre données historisées sur une journée, un mois ou une année. Vous retrouverez ainsi vos index, cumul de prix ou encore données météorologiques dans des diagrammes sur une période choisie afin d’avoir un résumé...
  • Page 20: Sélection Des Postes

    VI.2 Principe de fonctionnement L'Eco-Devices RT2 est un produit de suivi de consommation. Afin de grouper les informations, l'EDRT est divisée en 8 postes. Chaque poste étant lui-même composé de 8 sous-postes. Les sous-postes peuvent être associés à une valeur physique de comptage (compteur, TORE, index de télé-info, etc.).
  • Page 21 Enfin, l'Eco-Devices RT2 est également un outil d'historisation. Au-delà de la gestion d'index, de prix et de valeurs instantanées en direct sur l'interface graphique, un enregistrement à lieu toute les heures.
  • Page 22: 2.1 Schéma Du Principe De Fonctionnement

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.2.1 Schéma principe fonctionnement Consommation totale Chaque poste est additionné, soustrait ou non pris en compte Poste 1 Poste 2 Poste 3 Poste 4 Poste 5 Poste 6 Poste 7 Poste 8 Sous poste 1 Sous poste 2 Chaque sous poste est associable à...
  • Page 23: Introduction : Profils Utilisateur Et Administrateur

    L’Eco-Devices RT2 possède deux pages d’accueils principales correspondant à deux profils d’utilisateur. Une page d’accueil utilisateur (qui est lancée par défaut via GCE Scan Device ou lorsque l’on entre uniquement l’adresse IP/le nom de domaine de l’Eco-Devices RT2) et une page d’accueil administrateur.
  • Page 24: Page D'accueil : Dashboard Principal

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.4 Page d’accueil : Dashboard principal La page d’accueil fournit une visibilité sur l’ensemble des informations recueillies par l’Eco-Devices RT2. Ainsi, vous pouvez voir :  La date et l'heure actuelles du produit ...
  • Page 25 Mode d'emploi Eco-Devices RT2 Version 1.03  Des statistiques affichant les coûts globaux mensuels, affichés pour l’année en cours, ainsi qu’un total, toujours pour l’année en cours. En cliquant sur un mois, vous accédez au détail de ce dernier (graphique journalier). Vous avez également un camembert représentatif de la part de chaque poste dans votre consommation globale.
  • Page 26: Dashboard D'un Poste

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.5 Dashboard d'un poste Lorsque vous arrivez sur le détail d'un poste (via la sélection du dashboard) vous pouvez facilement visualiser les huit sous-postes qui y sont associés. :  leur nom,  leur consommation cumulée selon la période sélectionnée, ...
  • Page 27 Mode d'emploi Eco-Devices RT2 Version 1.03 En mode administrateur, chaque sous-poste sera paramétrable en cliquant sur la petite roue crantée situé en haut à droite de chaque sous-poste. Il est alors possible de modifier :  le nom du sous-poste, ...
  • Page 28: Page Système

    VI.6.2 Sécurité Comme exprimé auparavant (cf. VI.3), l'Eco-Devices RT2 dispose de deux profils que vous pouvez protéger par un mot de passe. C'est dans cette partie que votre politique de sécurité en terme d'accès aux informations de votre carte est déterminées via : ...
  • Page 29: Heure

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.6.3 Heure La gestion de l'heure vous permet de déterminer comment sera mise à jour l'heure de votre produit. Il est ainsi possible de modifier:  le fuseau horaire,  la gestion ou non de l'heure d'été/hiver, ...
  • Page 30: Mémoire

    VI.6.5 Mémoire Pour gérer la mémoire de votre Eco-Devices RT2, vous disposez de trois solutions de remise à zéro en plus du hardreset (qui vous ramène dans une configuration en sortie d'usine sans supprimer votre historique ; cf. VIII) afin de réinitialiser tout ou une partie des informations de votre carte : ...
  • Page 31: Configuration E-Mail

    La partie DNS dynamique permet de configurer un serveur DDNS. Un serveur DDNS offre la possibilité de maintenir un nom de domaine malgré les changements d'adresse IP de l'Eco-Devices RT2. Ce service est, la plupart du temps, un service payant à la charge de l'utilisateur. Une fois ce service contracté, il suffit de renseigner les champs suivants : ...
  • Page 32: Page Entrées/Sorties : Les Outils De L'edrt

    Page Entrées/Sorties : les outils de l’EDRT La page de configuration donne un accès à la configuration/aux réglages de la plupart des éléments de votre Eco-Devices RT2. Ces informations sont liées aux éléments physiques ou virtuels à votre disposition dans ce produit.
  • Page 33: Prix

     l'activation ou non du mode mémoire. Le mode mémoire permet la conservation des états des deux relais au démarrage de l'Eco-Devices RT2 tel qu'ils étaient lors de sa mise hors tension.  le nom des relais et des entrées digitales afin de faciliter la navigation et l'affichage des informations, ...
  • Page 34: Push

    Dans les URL, il est possible d'ajouter des étiquettes (via le caractère « $ », cf. l'API de l'Eco- Devices RT2 disponible sur le site de GCE Electronics dans la rubrique « Téléchargements » ou sur le wiki au lien suivant : A venir) afin de récupérer des valeurs ou des états d'éléments de l'IPX800V4.
  • Page 35: E-Mail

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.7.5 E-mail La page e-mail permet de configurer jusqu'à 128 presets de mail et jusqu'à 4 destinataires différents. Pour modifier les destinataires, il faut sauvegarder en bas à droite. Un simple clic sur un preset dans la liste des e-mails donne, quant à lui, accès aux paramètres de ce dernier et permet ainsi de modifier : ...
  • Page 36: Compteurs

    (X-400 CT en position 1 → TORE 5, 6, 7 et 8, etc.). VI.7.9 Sorties Virtuelles La page sortie virtuelle de l'Eco-Devices RT2 permet de modifier :  l'activation ou non du mode mémoire. Le mode mémoire permet le rétablissement des états des sorties virtuelles au démarrage du produit tel qu'elles étaient lors de sa mise hors tension.
  • Page 37: Enocean

    VI.7.10 Enocean L'Eco-Devices RT2 peut être considérée comme un périphérique Enocean à part entière, c'est à dire qu'il est capable d'émettre des informations en radio (868,3 MHz, protocole Enocean) vers un récepteur compatible. Vous pouvez émettre jusqu'à 16 valeurs de consommation instantanée et cumulée (16 canaux).
  • Page 38: Page Entrées/Sorties : Les Extensions

     l'activation ou non du mode mémoire. Le mode mémoire permet la conservation des états des relais au démarrage de l'Eco-Devices RT2 tel qu'ils étaient lors de sa mise hors tension,  le nom des relais afin de faciliter la navigation et l'affichage des informations, ...
  • Page 39: Capteur Thl

    X-THL commence systématiquement par « 30 ». Les codes non conformes ne seront pas pris en compte. VI.8.4 Enocean La page Enocean permet d'ajouter des périphériques Enocean à l'Eco-Devices RT2. Seul les EEP suivants sont intégrés :  Capteur analogique : ◦...
  • Page 40 VI.8.4.2 Ajout d'un compteur de consommation Un compteur de consommation sera systématiquement lié à un compteur de l'Eco-Devices RT2 de la même manière que ce lien peut se faire dans le moteur de scénario pour des compteurs de consommation. Dans ce cas, seul le choix du compteur est disponible car les périphériques offrent des valeurs déjà...
  • Page 41: Gsm

    SMS ON, un SMS OFF et la sélection des destinataires,  64 presets de SMS à recevoir par l'Eco-Devices RT2 depuis n'importe quel numéro avec un nom, un SMS ON et un SMS OFF. Lors de l'utilisation de ces presets dans le moteur de scénario, le SMS ON passera l'événement à...
  • Page 42: Scène

    Mode d'emploi Eco-Devices RT2 Version 1.03 VI.9 Scène VI.9.1 Introduction Les scénarios vous permettent de mettre en relation des événements avec des résultats via un type d'action. Les événements peuvent être liés entre eux par une logique combinatoire simple (non, et, ou).
  • Page 43: Événement

    à la sélection du produit (Eco-Devices RT2 et extension X-8D) ainsi qu'à l'entrée souhaitée. Les entrées digitales de l'Eco-Devices RT2 ne sont pas liées à des compteurs à impulsion par défaut, le lien se créé dans le moteur de scénario en liant l'entrée au compteur souhaité.
  • Page 44 Une sortie relais est à 1 lorsque le relais est à 1 et 0 lorsqu'il est à 0. Il n'est possible de sélectionner qu'un seul relais par bloc (mais il est possible de mettre 6 blocs sorties relais). La configuration donne accès à la sélection du produit (Eco-Devices RT2 et extension X-8R) ainsi qu'au relais souhaité. VI.9.2.5 Plages Horaires Un bloc plage horaire est à...
  • Page 45 Mode d'emploi Eco-Devices RT2 Version 1.03 VI.9.2.8 Index Un bloc index est à 1 lorsque sa valeur supérieure ou égale à la valeur souhaitée, à 0 sinon. Il n'est possible de sélectionner qu'un seul index par bloc et par scénario. De plus, les blocs index sont incompatibles avec les blocs Compteur et Prix.
  • Page 46 Mode d'emploi Eco-Devices RT2 Version 1.03 VI.9.2.10 Télé-information Le bloc téléinformation permet deux types de comparaison. Le premier (par défaut) est une comparaison de chaine de caractère et est à 1 lorsque le libellé correspondant à l'étiquette sélectionné intègre/contient la chaîne de caractère configurée, 0 sinon. Le second type (case valeur numérique cochée) effectura une comparaison numérique avec seuil haut et bas de la même manière qu’une...
  • Page 47: Résultat

    Il n'est donc pas possible de sélectionner plus de 8 relais ou encore de sélectionner un relais de l'Eco-Devices RT2 et un relais d'une extension. Il est cependant possible de mettre jusqu'à 12 blocs résultats et donc, de sélectionner l’ensemble des relais disponible (avec 2 blocs si une extension de connecté).
  • Page 48 Mode d'emploi Eco-Devices RT2 Version 1.03 VI.9.3.6 Sortie Virtuelle Dans un résultat, la configuration du bloc sortie virtuelle ne permet de sélectionner qu'une seule sortie virtuelle (mais il est possible de mettre 12 blocs sorties virtuelles). Les blocs sorties virtuelles permettent, par exemple, de récupérer l'état d'une scène ou d'une suite logique.
  • Page 49: Procédure De Mise À Jour

    Sélectionnez alors le fichier « .hex » (à toujours mettre en premier) de mise à jour et cliquez sur « Upload ». Lors de cette mise à jour, votre Eco-Devices RT2 va redémarrer et le voyant rouge va clignoter. Attendez bien que votre produit soit de retour sur le réseau avant de continuer. Ce fichier «...
  • Page 50: Procédure De Retour Aux Réglages D'usines

    Un retour à ces réglages pourra donc entraîner de nouveau l'apparition de ce dysfonctionnement. Pour effectuer un hardware reset, il faut tout d'abord coupez l'alimentation de votre Eco-Devices RT2 puis le remettre sous tension. Le voyant rouge du clavier se met alors à clignoter.
  • Page 51: Contact

    Mode d'emploi Eco-Devices RT2 Version 1.03 IX. Contact Nous mettons à votre disposition différents outils : Notre site Web, sur lequel vous pouvez télécharger ce document ainsi que les mises à jour firmware et site pour votre produit Notre wiki, sur lequel sont regroupées toutes nos documentations en ligne ainsi que quelques exemples de câblage...
