Mode d'emploi X-8R Version 1.0
Mode d'Emploi

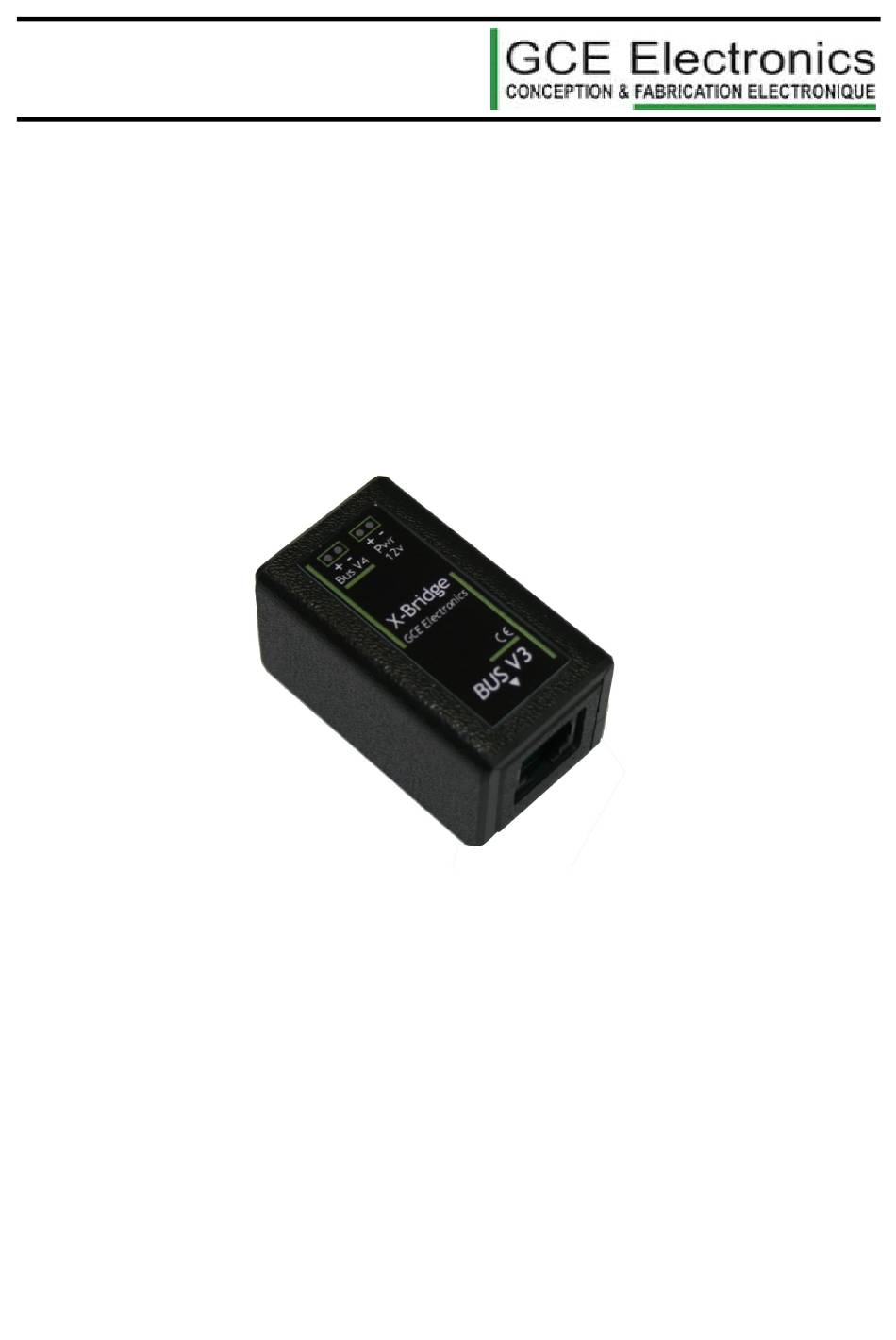

X-BRIDGE
Dongle - intermédiaire entre l'IPX800V4 et les X400 Analog, CT ainsi que les X200 PH
La X-BRIDGE est un dongle permettant le raccordement des X400 Analog, X400 CT et X200 PH à l'IPX800V4.
Il vous permet ainsi d'ajouter jusqu'à seize entrées analogiques : trois X400 (CT et/ou Analog) et et deux
X200PH.
Ces valeurs analogiques sont automatiquement reconnues par l'IPX800V4 et s'intègrent dans toutes ses
fonctionnalités par l'intermédiaire des entrées analogiques virtuelles.
Le X-BRIDGE n'est pas un appareil autonome. Ses fonctionnalités sont uniquement accessibles via
l'utilisation d'une IPX800V4.
Compte tenu des évolutions régulières des IPX800 V3 et IPX800V4, certaines fonctions ou procédures peuvent avoir
été modifiées ou remplacées.
Pour plus d'informations sur les nouvelles fonctions, contactez-nous au 0811.03.48.13.
GCE Electronics
03/12/2015
1

Publicité

Table des Matières
loading

Manuels Connexes pour GCE X-BRIDGE

Sommaire des Matières pour GCE X-BRIDGE

  • Page 1 Dongle - intermédiaire entre l'IPX800V4 et les X400 Analog, CT ainsi que les X200 PH La X-BRIDGE est un dongle permettant le raccordement des X400 Analog, X400 CT et X200 PH à l'IPX800V4. Il vous permet ainsi d'ajouter jusqu'à seize entrées analogiques : trois X400 (CT et/ou Analog) et et deux X200PH.

  • Page 2: Caractéristiques

    Alimentation automatique des extensions via le câble RJ12 (non fourni) • Alimentation 12V continue (non fournie, distance maximale de la carte < 3 mètres) • Consommation : < 5mA • Garantie 1 an • GCE Electronics 03/12/2015...

  • Page 3: Précautions D'usage

    Les circuits électriques raccordés à l'extension doivent • mêmes caractéristiques que celui préconisé par GCE être protégés en amont avec des dispositifs adaptés et Electronics conforme aux normes électriques. En cas de doute, faites contrôler votre installation par un professionnel.

  • Page 4: Démarrage Rapide

    2. Connecter votre IPX800V4 et votre X-BRIDGE à l'aide d'une paire de fils reliant les Bus + et - de l'IPX800V4 aux Bus + et – du X-BRIDGE (le + avec le + et le – avec le -) 3. Connecter ensuite vos extensions X400 ou X200 de la même manière que sur une V3, via le «...

  • Page 5: Mise En Service

    (chacune accompagné de câble RJ12) ainsi que d'une paire de fils afin d'utiliser un X-BRIDGE. Le X-BRIDGE ne nécessite pas d'enregistrement dans la V4. Il n'est en effet pas possible de brancher plusieurs X-BRIDGE sur une même V4. Les extensions X400 Analog et CT ainsi que les extensions X200 PH ne nécessitent pas non plus d'action particulière dans la V4 pour fonctionner.
  • Page 6 Virtuelle ») et de sélectionner l'entrée analogique virtuelle correspondant dans la partie « Valeur ». Il vous est également possible d'utiliser vos entrées analogiques d'extensions via les entrées analogiques virtuelles de manière automatisée en les intégrants dans des scénarios. Pour plus de détail, se référer au mode d'emploi de l'IPX800V4. GCE Electronics 03/12/2015...

  • Page 7: Contactez-Nous

    Contactez-nous En cas de problèmes techniques ou de difficultés lors de l'installation, plusieurs éléments sont à votre disposition : Un forum : http://www.gce-electronics.com/forum/viewforum.php?f=31 ainsi que la base • de connaissance: http://www.gce-electronics.com/helpdesk ... gebase.php Un support technique disponible par mail à l'adresse suivante : support@gce- •...
