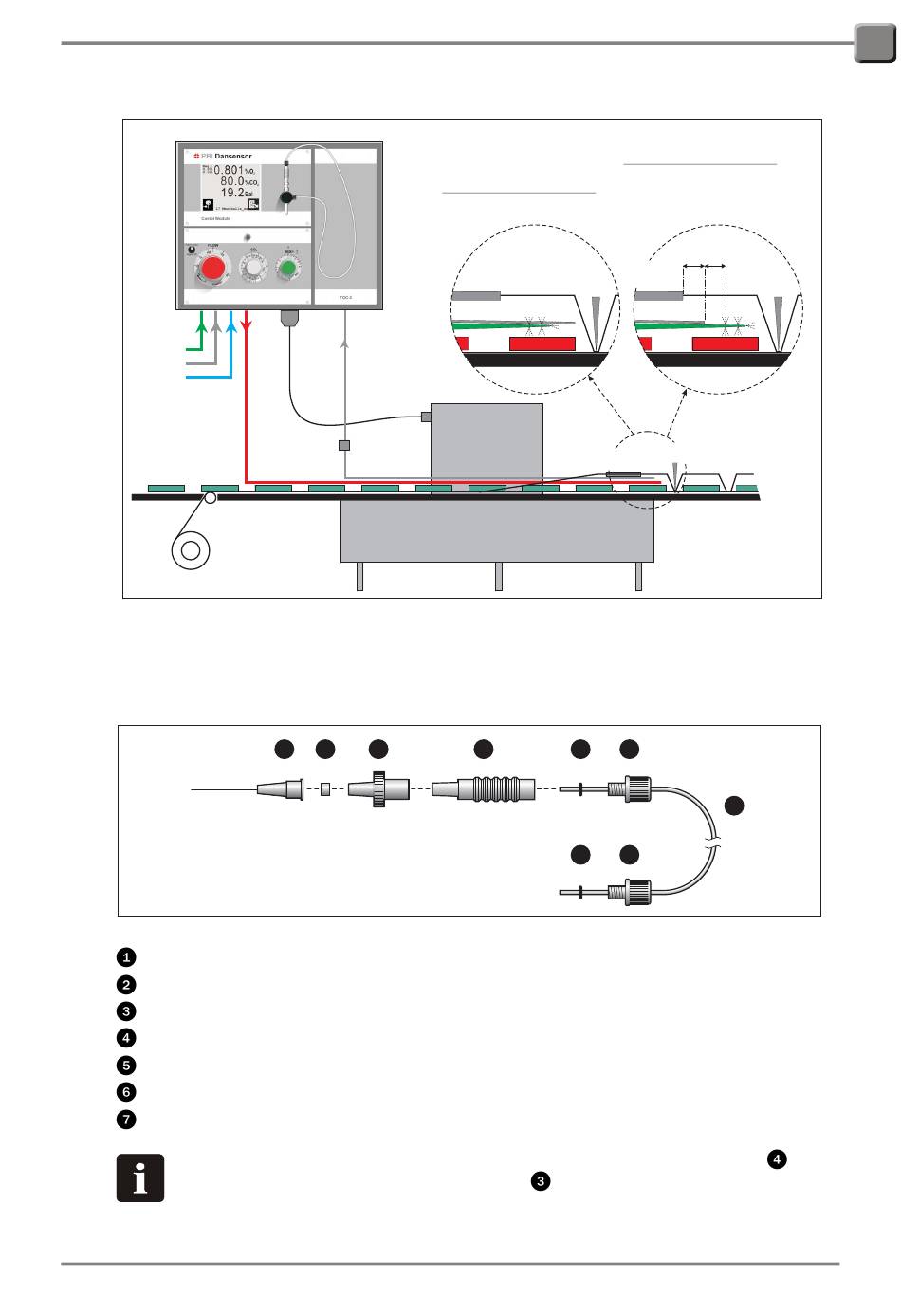

7.3. Assemblage de la canule d'échantillonnage
Canule 0,8 mm ............................................................................ PBI 910611
Filtre de canule 5µ....................................................................... PBI 970178
Siphon (filtre 0,2µ) ...................................................................... PBI 980022
Réservoir de canule..................................................................... PBI 970169
Joints toriques.............................................................................. PBI 910171
Vis à oreilles................................................................................. PBI 900348
Tuyau de gaz d'analyse ............................................................... PBI 890407
REMARQUE! Le tuyau de gaz s'analyse doit traverser le réservoir de canule
s'arrêter juste devant le fitre dans le siphon
PBI-Dansensor A/S
Sortie de gaz au
Filtre
flexible de gaz
Entrée de la sonde
de gaz
Fig. 19. Vue d'ensemble de l' installation du TGC-2.
1
2
3
COPYRIGHT ©
TGC-2 x1x
sans régulation automatique de débit:
Point de mesure si proche que possible
du soudage transvarsal
Soudage
Soudage
supérieur
transversal
Branchements
électriques
supérieur
Emballeuse
4
5
5
.
7. Installation
TGC-2 x2x et TGC-2 x3x
avec régulation automatique du débit:
Le point de mesure doit se trouver 10 à 15 cm
avant l'extrémité du flexible. Si le flexible porte
des orifices latéraux, le point de mesure doit
être situé entre le soudage supérieur et le
premier orifice du flexible.
½
½
Soudage
Soudage
supérieur
transversal
Soudage
Soudage
transversal
6
7
6
PBI-980495-G 11/2010
