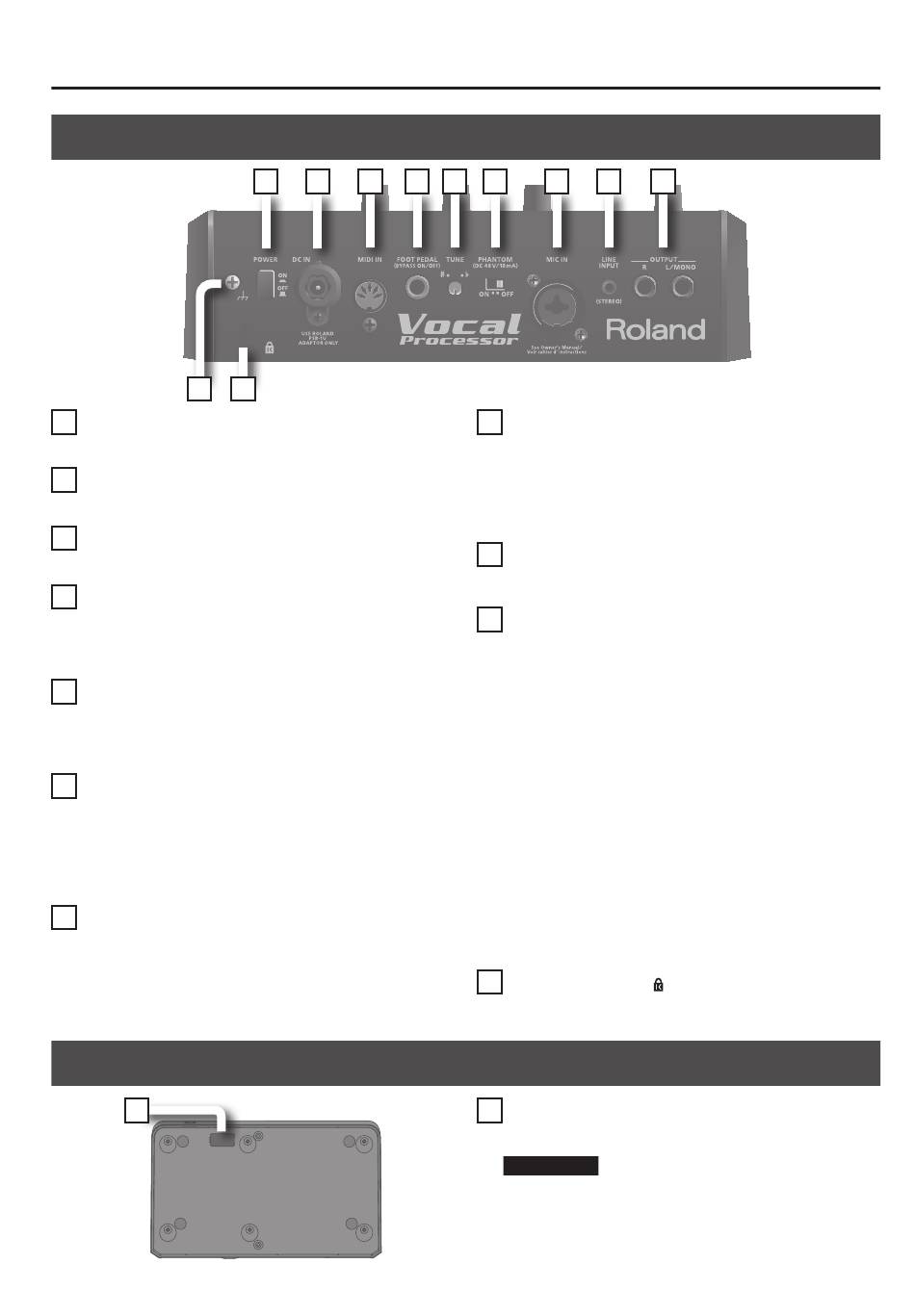

Panneau arrière
21
12 Commutateur [POWER] (p . 15)
Il met le VP-7 sous/hors tension.
13 Prise DC IN (p . 10)
Branchez l'adaptateur secteur ici.
14 Prise MIDI IN (p . 11)
Branchez votre dispositif MIDI à cette prise.
15 Prise FOOT PEDAL (p . 14, 24)
Branchez une pédale commutateur ici.
Cela vous permet de piloter la fonction du bouton [Bypass] avec la
pédale commutateur.
16 Commande [TUNE] (p . 26)
Cette commande règle le diapason.
Vous pouvez régler le diapason sur la plage 438~442Hz par pas de
1Hz.
17 Commutateur [PHANTOM] (p . 13)
Activez ce commutateur si vous branchez un micro à condensateur
requérant une alimentation fantôme.
* Coupez‑le si vous utilisez le microphone fourni (DR‑HS5) .
* Si vous activez l'alimentation fantôme pour un micro dynamique
ou un lecteur audio, vous risquez de l'endommager .
18 Prise MIC IN (XLR et jack 1/4") (p . 13)
Vous pouvez y brancher un microphone.
Elle peut accueillir une fiche XLR ou un jack.
La prise de type XLR peut délivrer une alimentation fantôme de 48V
et permet de brancher un micro à condensateur nécessitant cette
alimentation.
Panneau inférieur
23
12
13
14
15
22
16
17
18
19
19 Prise LINE INPUT (STEREO) (p . 28)
Vous pouvez y brancher un baladeur audio ou la sortie audio de
votre clavier branché via MIDI.
* La commande [Volume] du VP‑7 n'affecte pas le niveau de
l'entrée ligne LINE INPUT . Utilisez la commande de volume du
dispositif branché pour régler le niveau .
20 Prises OUTPUT (p . 12)
Ces sorties produisent le son du VP-7 en stéréo (L/R).
927
21 Borne de terre
Selon votre installation, il peut arriver que vous ayez une sen-
sation désagréable ou l'impression que la surface de ce produit
est rugueuse lorsque vous le touchez ou lorsque vous touchez
un microphone qui y est branché, voire les parties métalliques
d'autres objets tels que des guitares. Ce phénomène s'explique
par une charge électrique infinitésimale, absolument inoffensive.
Cependant, si ce phénomène vous inquiète, reliez la borne de terre
(voyez l'illustration) à une terre externe. En revanche, lorsque vous
mettez ce produit à la terre, il arrive que vous entendiez un léger
bourdonnement; cela dépend également des caractéristiques de
votre installation. Si vous ne savez pas comment effectuer cette
connexion, contactez le service de maintenance Roland le plus
proche ou un distributeur Roland agréé (vous en trouverez la liste
à la page "Information").
Endroits à éviter pour la connexion
• Conduites d'eau (risque d'électrocution)
• Conduites de gaz (risque d'incendie ou d'explosion)
• Terre de lignes téléphoniques ou paratonnerre (cela peut être
dangereux en cas d'orage).
988
22 Orifice pour cadenas ( )
• http://www.kensington.com/
23 Prise USB FOR UPDATE
Cette prise sert à mettre le système interne du VP-7 à jour.
Remarque
Dans le cadre d'une utilisation normale, ne branchez
rien à cette prise.
20
