Caractéristiques Du Compresseur - Fini BI-TANK Instructions D'utilisation

BI TANK
BI TANK WHEELED
3
10
6
SCOUT

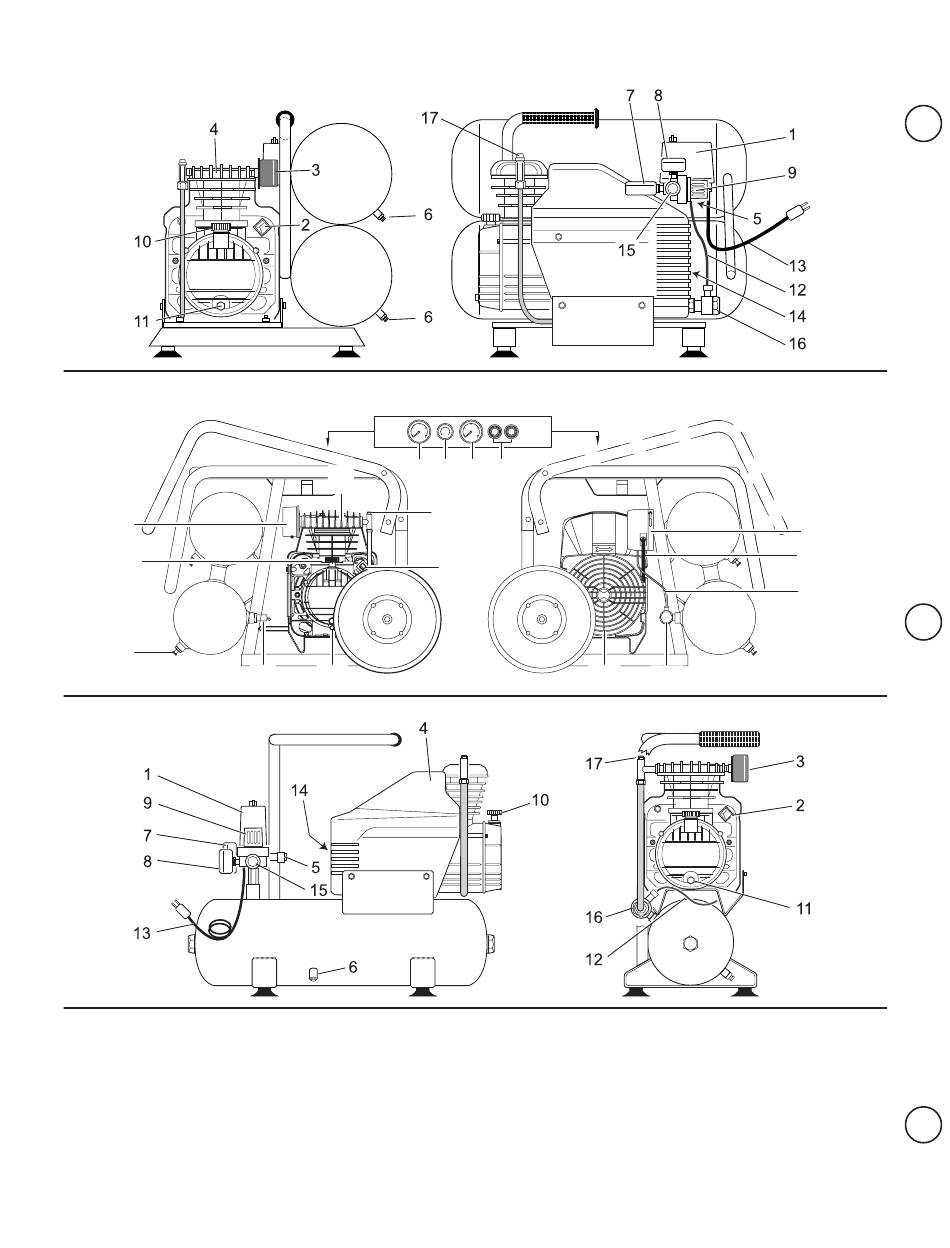

1. Pressostat
2. Protecteur thermique (dans le carénage)
3. Filtre aspiration air
4. Compresseur air
5. Clapet de sécurité
6. Robinet purge condesats
7. Manomètre réservoir
8. Manomètre en sortie
9. Régulateur de pression
2. CARACTÉRISTIQUES DU COMPRESSEUR
7
4
a
5 11
+ -
9 8 15
17
2
14
10. Jauge de niveau huile
11. Vidange huile
12. Air de décharge pompe
13. Câble alimentation électrique
14. Ouverture ventilation
15. Robinet rapide
16. Clapet de retenue
17. Soupape de mise en marche à froid
20
1
13
12
16
