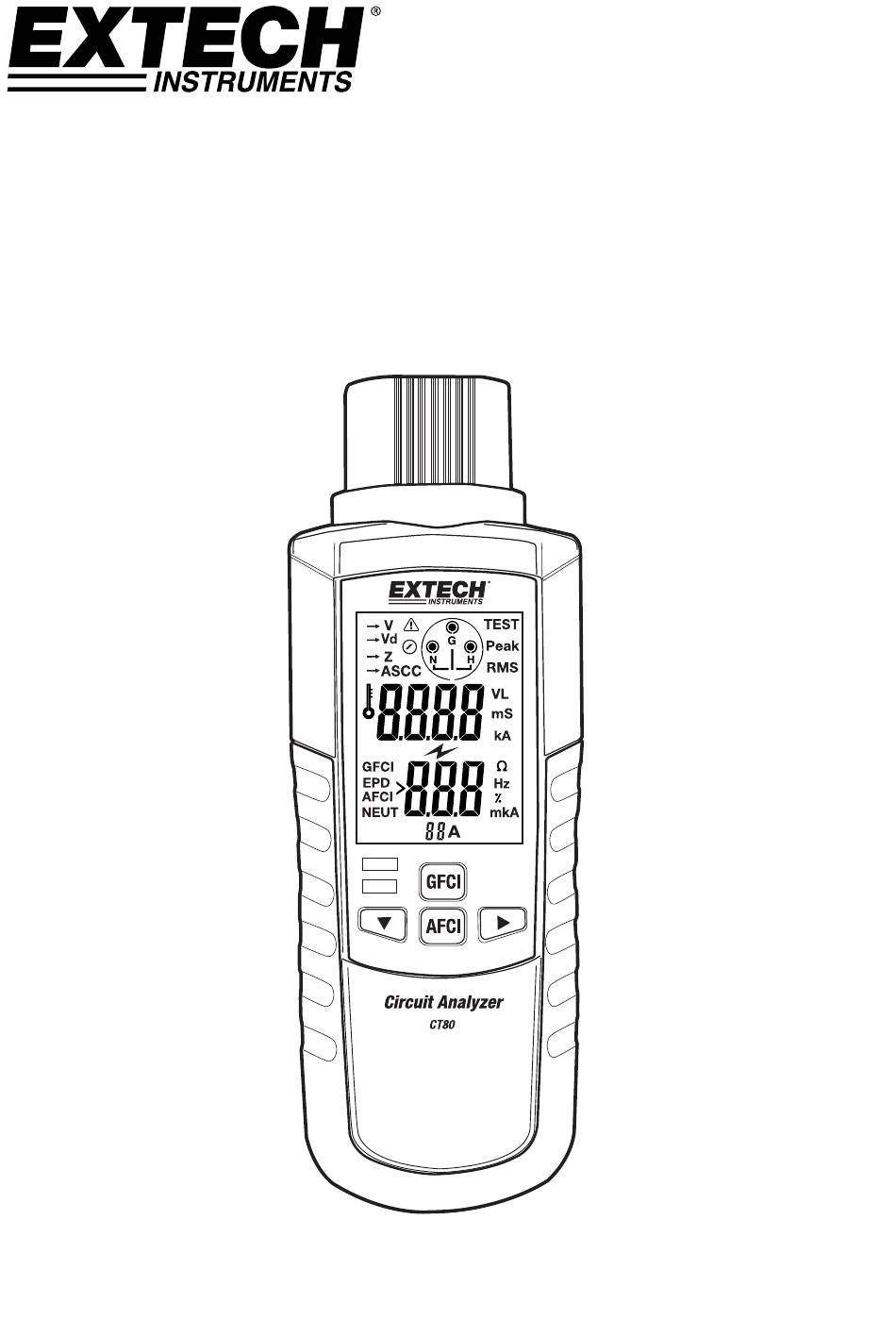

- Page 1 Manuel d’utilisation Testeur de charge de circuit AC Pour utilisation sur des circuits EPD, GFCI et AFCI Modèle CT80...
-
Page 2: Fonctionnalités
à la masse défectueuses, présence de basse tension sous charge et tension de terre à neutre élevée. Le CT80 peut être utilisé pour tester des circuits GFCI, EPD et AFCI en toute fiabilité. -
Page 3: Symboles De Sécurité
évitée, risque d’endommager le produit. Informations relatives à la sécurité Le CT80 est conforme aux normes CE et UL-1436 relatives aux tests de GCFI et d’AFCI. Tout dépassement des limites spécifiées de mesures de cet appareil risque de compromettre les fonctions de protection de sécurité... -
Page 4: Description De L'appareil
Test du dispositif de protection des appareils Surcharge m, M, k Préfixes des unités de mesure : milli, méga et kilo Symbole supérieur à » ‘>’ « Alarme en cas de surchauffe (Le fonctionnement de l’appareil s’interrompt jusqu’à son refroidissement) Test AFCI en cours CT80-fr-FR_v1.3 3/16... -
Page 5: Présentation Du Fonctionnement
Présentation du fonctionnement Le testeur de charge de circuit AC CT80 peut tester en quelques secondes des prises de courant ou des circuits sous charge afin de s’assurer du câblage correct, de détecter toute inversion de polarité et de détecter toute présence d’une terre. Le CT80 utilise un affichage à menus simple pour permettre à... - Page 6 Les cercles G, N et H (représentant Terre, Neutre et Phase respectivement) s’affichent sur l’écran du CT80 et peuvent être activés (ON), désactivés (OFF) ou clignotants tel qu’illustré dans la légende et les codes des résultats de tests ci-dessous. Les deux indicateurs LED d’état (qui se trouvent au- dessus du bouton flèche bas) peuvent être allumés ou éteints tel qu’illustré...
- Page 7 300 mA entre la phase et le neutre afin de vérifier que le disjoncteur AFCI ne se déclenche pas. Référez-vous aux procédures de tests ci-dessous pour de plus amples détails et pour des informations relatives aux tests spécifiques aux applications. CT80-fr-FR_v1.3 3/16...
-
Page 8: Procédures De Tests
à la légende des résultats de tests présentés précédemment dans le manuel. Si l'état de câblage est autre que normal, le CT80 est limité quant au type de tests qu’il peut exécuter sur un circuit jusqu’à la résolution des problèmes de câblage du circuit. En cas d’... -
Page 9: Test 3 : Mesures Des Chutes De Tension
Test 3 : Mesures des chutes de tension Pour déterminer la chute de tension, le CT80 mesure la tension de ligne, les facteurs de charge, la tension de charge et calcule ensuite la chute de tension. Résultats pour les circuits de 120 V avec 12A, 15A, et 20A et 230V des circuits de charges avec 5A, 8A, 10A Les charges sont fournis. - Page 10 Test 5 : Mesures de l’impédance (Z) La capacité de mesure de l’impédance qu’offre le CT80 sert à vérifier l’impédance de phase et neutre lorsque les mesures de chute de tension sont trop élevées (supérieures à 5 %). Pour déterminer à quel endroit le problème se situe, mesurez les impédances et analysez les données comme suit : ...
- Page 11 1. Branchez l’appareil à la prise testée. 2. Appuyez sur le bouton GFCI du CT80 pour accéder au menu du mode de test GCFI. 3. GFCI est le test par défaut et les lettres « GFCI » doivent s’afficher dans la partie inférieure de l’écran de l’appareil.
- Page 12 Test 8 : Test d’AFCI (Disjoncteur de défaut d’arc) Le CT80 avec AFCI applique 8 à 12 impulsions de courant en moins d’une demi-seconde de la phase au neutre avec chaque impulsion d’une durée maximale de 8,3 ms, avec des amplitudes d’impulsion de 106 à...
-
Page 13: Spécifications
± (1,0 % + 0,2 mA) de l’EPD Impulsions du courant de test 8 à 12 impulsions (106 à 141 ampères chacune) de l’AFCI Durée de test de l’AFCI 0,5 seconde au total (chaque impulsion de 8,3 ms max.) CT80-fr-FR_v1.3 3/16... -
Page 14: Entretien
Emballez, puis rangez l’appareil en lieu sûr lorsque vous ne l’utilisez pas. Ne laissez pas l’appareil b ranché à un circuit sous tension lorsque vous ne l’utilisez pas. Copyright © 2013‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com CT80-fr-FR_v1.3 3/16...
