Extech CT70 Manuel D'utilisation

Testeur de charge de circuit ac
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

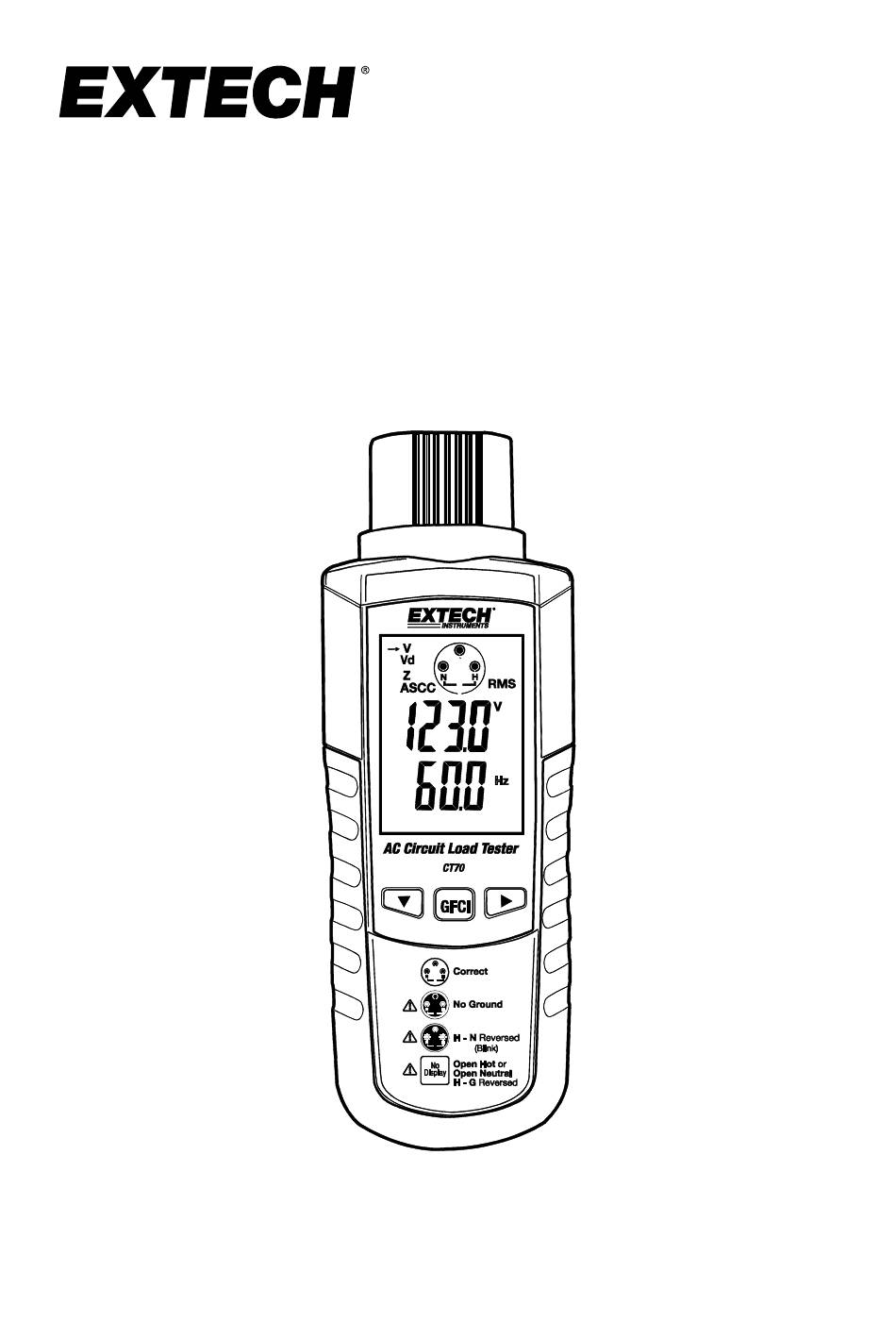

Manuel d'utilisation
Testeur de charge de circuit AC
Modèle CT70

Publicité

Table des Matières
loading

Manuels Connexes pour Extech CT70

Sommaire des Matières pour Extech CT70

  • Page 1 Manuel d’utilisation Testeur de charge de circuit AC Modèle CT70...

  • Page 2: Caractéristiques

    à la terre, présence de basse tension sous charge et tension de terre à neutre élevée. En outre, le testeur CT70 permet de tester les circuits à disjoncteur de fuite de terre (GFCI) et dispositifs de protection des appareils (EPD).
  • Page 3 Mesure de crête de la terre au positif Valeur efficace GFCI Défaut de mise à la terre Test du dispositif de protection des appareils NEUT Neutre Surcharge m, M, k Préfixes des unités de mesure : milli, méga et kilo CT70-fr-FR_V8.5 2/19...

  • Page 4: Présentation Du Fonctionnement

    Présentation du fonctionnement Le testeur de charge de circuit AC CT70 peut tester des prises de courant ou des circuits sous charge afin de s’assurer du câblage correct, de détecter toute inversion de polarité et la présence d’une terre. Le CT70 dispose d’un affichage de menus simple pour permettre à l’utilisateur de voir rapidement la tension de ligne, toute chute de tension sous charge complète, la tension terre à...
  • Page 5 Appuyez sur le bouton GFCI pour afficher la fenêtre du menu principal GFCI. Utilisez le bouton ► pour basculer entre les deux tests. Une fois le test souhaité sélectionné, appuyez sur le bouton GFCI pour commencer le test. Ces tests sont présentés plus en détail ci-dessous. CT70-fr-FR_V8.5 2/19...

  • Page 6: Test 2 : Mesures De Tension

    Si l'état de câblage est autre que normal, le CT70 est limité quant aux types de tests qu’il peut exécuter sur un circuit jusqu’à la résolution des problèmes de câblage du circuit. En cas d’...
  • Page 7 Test 3 : Mesures de la chute de tension Pour déterminer la chute de tension, le CT70 mesure la tension de ligne, les facteurs de charge, mesure la tension de charge, puis calcule la chute de tension. Résultats pour les circuits de 120 V avec 12A, 15A, et 20A et 230V des circuits de charges avec 5A, 8A, 10A Les charges sont fournis.

  • Page 8: Test 5 : Mesures De L'impédance (Z)

    Test 5 : Mesures de l’impédance (Z) La capacité de mesure de l’impédance du CT70 sert à vérifier l’impédance de la phase et du neutre lorsque les mesures de chute de tension sont trop élevées (supérieures à 5 %). Pour déterminer où...

  • Page 9: Test 7 : Epd (Dispositif De Protection Des Appareils)

    (6 à 9 mA) de la phase à la terre par utilisation d’une résistance de valeur fixe. Un disjoncteur GFCI en état doit détecter le déséquilibre et couper le secteur. Le CT70 affiche la valeur de courant en mA. Pour tester un circuit GFCI : Branchez le mètre à...

  • Page 10: Spécifications

    (2001) : EN61010-1 (2001) Surtension de catégorie II 300V ; degré de pollution 2. Copyright © 2019 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO-9001 Certified www.extech.com CT70-fr-FR_V8.5 2/19...
