Bosch Rexroth AG
Montage, démontage et installation électrique
Utilisez un passe-câble aveugle
1. Disposez un passe-câble aveugle dans les ouvertures non utilisées.
Fixez le couvercle
1. Contrôlez l'intégrité du joint du couvercle.
2. Positionnez correctement le couvercle et serrez les vis en respectant le
couple de serrage correspondant (voir
page
20).
10.4.2 Montage sur un bras porteur normé VESA pour le VEP 30.5DPN...
Respectez les rayons de courbure minimaux des câbles utilisés.
Utilisez des câbles appropriés (supportant la courbure et la torsion).

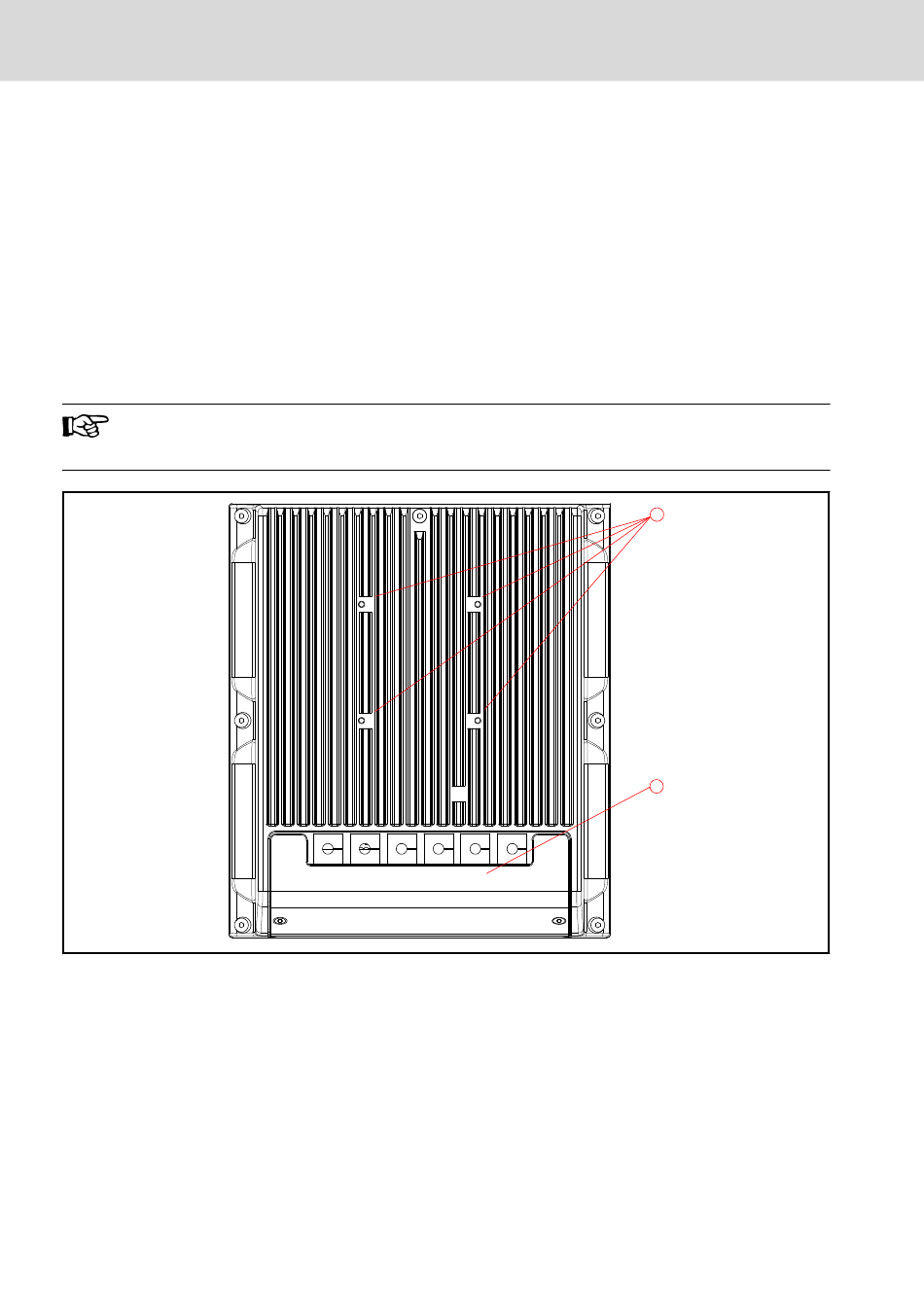

①
Fixation VESA avec 4 boulons filetés M4 (75 mm × 75 mm)
②
Passages de câbles, appropriés pour des câbles préconfectionnés.
Fig. 10-7: Position des vis de fixation VESA et des passages de câbles.
10.4.3 Bras porteur VESA pour le VEP 30.5DPN...
Les terminaux de commande peuvent être fixés sur un bras porteur normé VESA
que vous pouvez trouver chez différents fabricants.
24/45
Tab. 10-4 "Couples de serrage" à la
1
2
DOK-SUPPL*-VEP*XX.5***-IT02-FR-P
VEP xx.5
