VEP xx.5

10.3.2 Cotes de montage VEP 40,5...

1
①
Trou pour les boulons de montage, diamètre de perçage de 5 mm.
②
Découpe de montage

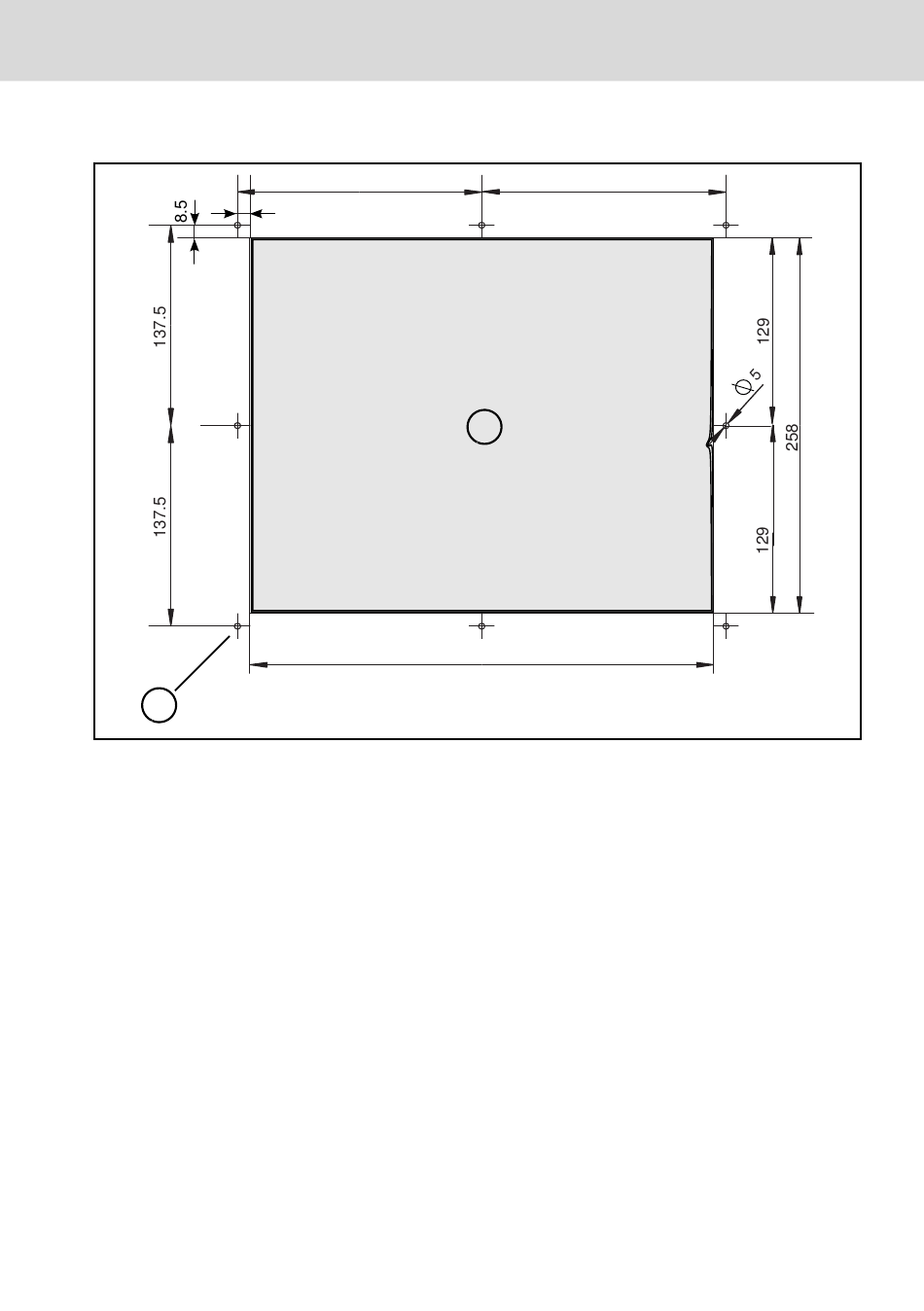

Fig. 10-4: Cotes de montage du VEP 40.5 en millimètres
DOK-SUPPL*-VEP*XX.5***-IT02-FR-P
Montage, démontage et installation électrique
167.5
8.5
167.5
2
318
