Sommaire des Matières pour SCS KIT WEB 70

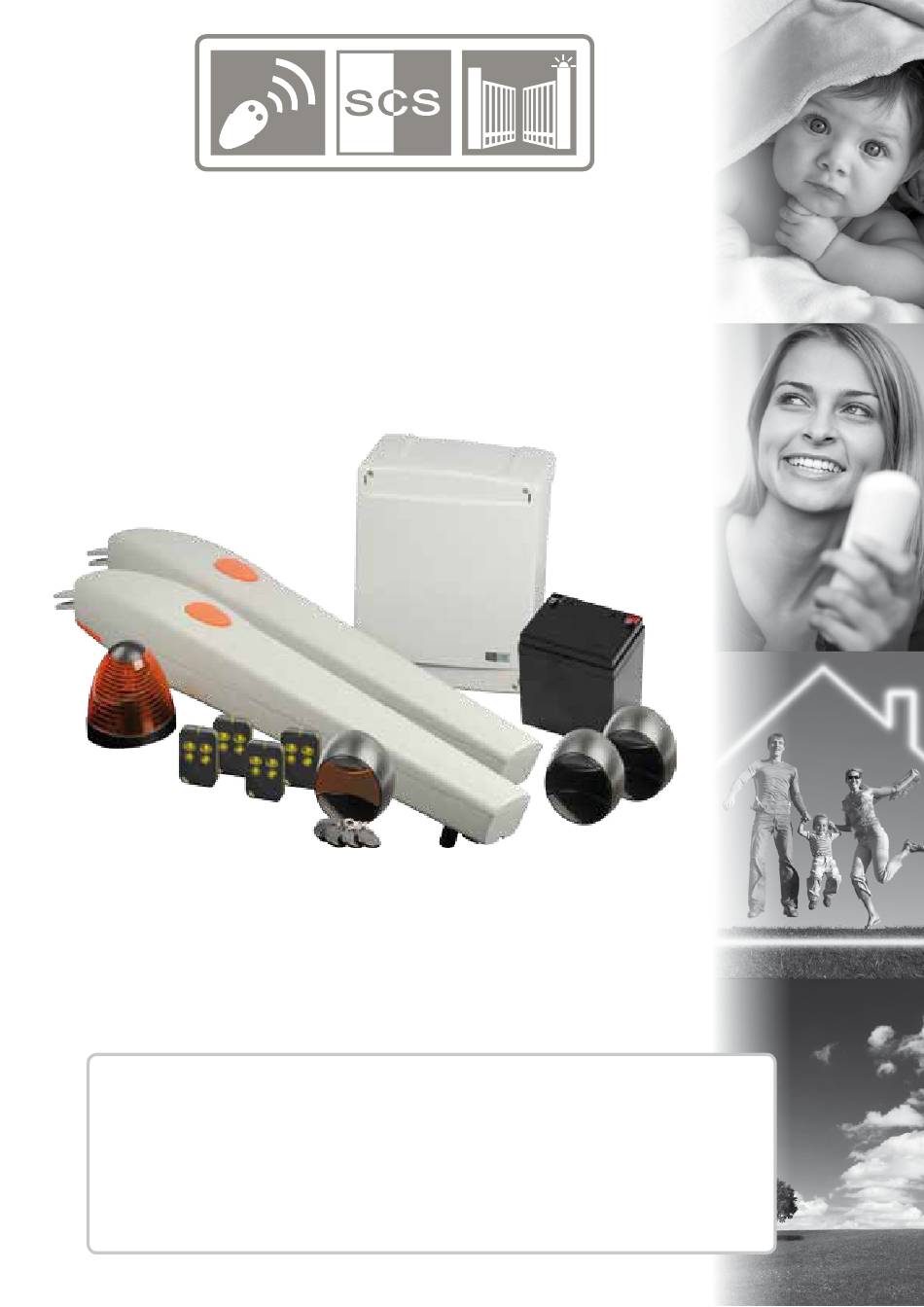

- Page 1 KIT WEB 70 v 2012 CTR 52 MANUEL D’INSTALLATION ET D’UTILISATION...
-
Page 2: Besoin D'assistance
Il est indispensable d’équiper en amont l’installation électrique d’un interrupteur différentiel ayant une sensibilité de 0,03A et d’un interrupteur omnipolaire ayant une ouverture des contacts d’au moins 3 mm. SCS SENTINEL décline toute responsabilité dans le cas ou des pièces utilisées dans l’installation ne correspondraient pas à... -
Page 3: Table Des Matières
REGLAGE DES BUTEES ...........................p. 9 PARTIE ELECTRIQUE POSITIONNER SON ARMOIRE ELECTRIQUE ....................p. 9 EFFECTUER LES BRANCHEMENTS DU KIT WEB 70 ..................p. 10 BRANCHEMENT DES PHOTOCELLULES ......................p. 11 L’APPRENTISSAGE DE LA COURSE DU PORTAIL ..................p. 12 EFFECTUER LES BRANCHEMENTS DES ACCESSOIRES ................p. 13 RECONNAISSANCE DES TELECOMMANDES ....................p. -
Page 4: Contenu Du Kit
CONTENU DU KIT 2 opérateurs à vis 24 Volts avec pièces de fixation pilier et vantaux. 1 boîtier électronique comprenant 1 platine électronique, un transformateur et la visserie de fermeture. 1 feu clignotant 24 Volts avec fixation murale horizontale et/ou verticale. Câble non fourni. 4 télécommandes 4 canaux rolling code. -
Page 5: Visuels De Votre Installation
VISUELS DE VOTRE INSTALLATION Boîtier de la platine électronique avec antenne Sélecteur à clé. Option: 2 conducteurs de 1 mm2 intégrée Opérateurs 24 Vcc: 2 conducteurs de 1,5 mm2 Antenne: Câble coaxial souples Ligne d’alimentation de la platine 220 Volts: Récepteur photo cellule: 2 conducteurs de 1,5 mm2 4 conducteurs de 0,5 mm2... -
Page 6: Côtes De Fixation
ERRATUM ACCESS 5500 COTES DE FIXATION COTES DE FIXATION Avant de fixer vos moteurs et en fonction de l’ouverture dont vous avez besoin (en degré : °), calculer le positionnement de vos moteurs sur les piliers et sur le portail. OUVERTURE A (mm) B (mm) -
Page 7: Comment Fixer Les Moteurs
COMMENT FIXER LES MOTEURS Ne pas commencer à percer les piliers ou le portail avant d’avoir imaginé précisément le positionnement des éléments en respectant les cotes de pose décrites page 7. Fixer l’équerre au mur en utilisant des fixations Bras adaptées à... -
Page 8: Ouverture Vers L'exterieur
OUVERTURE VERS L’EXTERIEUR Réalisez une bride de fixation pilier pour permettre l’ouverture des vérins vers l’extérieur. Portail fermé vérins rentrés Il n’y a pas de cote précise pour une ouverture vers l’extérieur. Le seul impératif c’est qu’ouvert à 90°, le bras devra être parallèle au portail. -
Page 9: Reglage Des Butees
REGLAGE DES BUTEES Les butées au sol sont obligatoires. En supplément, vous avez la possibilité d’utiliser celles intégrées au bras de la motorisation. • Désserrer la vis . • Déplacer la butée de façon que le chariot vienne buter dessus lorsque le portail est à... -
Page 10: Effectuer Les Branchements Du Kit Web 70
EFFECTUER LES BRANCHEMENTS DU KIT WEB 70 Assemblez le transformateur d’alimentation dans le coffret électronique à l’aide du cone et connectez ses fils ROUGE et VERT sur la platine aux bornes FS1 et FS2 24Vac. Il est impératif de réaliser tous les raccordements AVANT de relier l’automatisme au secteur 220V. -
Page 11: Branchement Des Photocellules
BRANCHEMENT DES PHOTOCELLULES CODES TIME PAUSE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 2 3 4 5 1 2 3 4 5 ~24Vac~ +BATT- Retirez le pontage 5-6 du bornier. Raccordez les bornes 1 et 3 de la photocellules RX aux bornes 6 et 5 du bornier de la platine électronique. CODES TIME PAUSE... -
Page 12: L'apprentissage De La Course Du Portail
L’APPRENTISSAGE DE LA COURSE DU PORTAIL Positionner manuellement le portail en position complètement ouverte, en positionnant les moteurs . Conseil : vous pouvez employer une pile ou batterie 12V pour réaliser électriquement l’ouverture des battants (sans démontage mécanique), connectez la sur les fils des moteurs après les avoir débranchés de la platine électronique. -
Page 13: Effectuer Les Branchements Des Accessoires
EFFECTUER LES BRANCHEMENTS DES ACCESSOIRES (options) Bouton programmation FOTO Bornes Entrées contact photocellules télécommandes. 5 et 6 OUT 12V Bornes Bouton de programmation du temps de Sorties 12Vdc - 300mA MAXI. 7 et 8 travail. Borne 7 : Positif, 8 : Négatif Bouton de programmation du temps de LAMP Bornes... -
Page 14: Reconnaissance Des Telecommandes
RECONNAISSANCE DES TÉLÉCOMMANDES ATTENTION: Le paramétrage des télécommandes ne suffit pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 17 Touche 1 CODES TIME PAUSE Touche 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 OUVERTURE 2 BATTANTS Prendre 1 télécommande, se rendre face à... -
Page 15: Reglage Du Temps De Pause
RÉGLAGE DU TEMPS DE PAUSE MODE Maintenir l’appui sur le bouton P3 situé sur la platine électronique jusqu’à l’allumage fixe du voyant AUTOMATIQUE DL1, Relâcher la touche et laisser s’écouler le temps de pause désiré, ensuite presser P2 sur la platine électronique, DL1 s’éteint, le temps de pause est réglé. -
Page 16: Conditions De Garantie
à une panne (frais de démontage, d’expédition ou autre…) Les frais d’expédition du matériel entre le client et SCS SENTINEL sont à la charge du client, les frais de retour à la charge de SCS SENTINEL.
