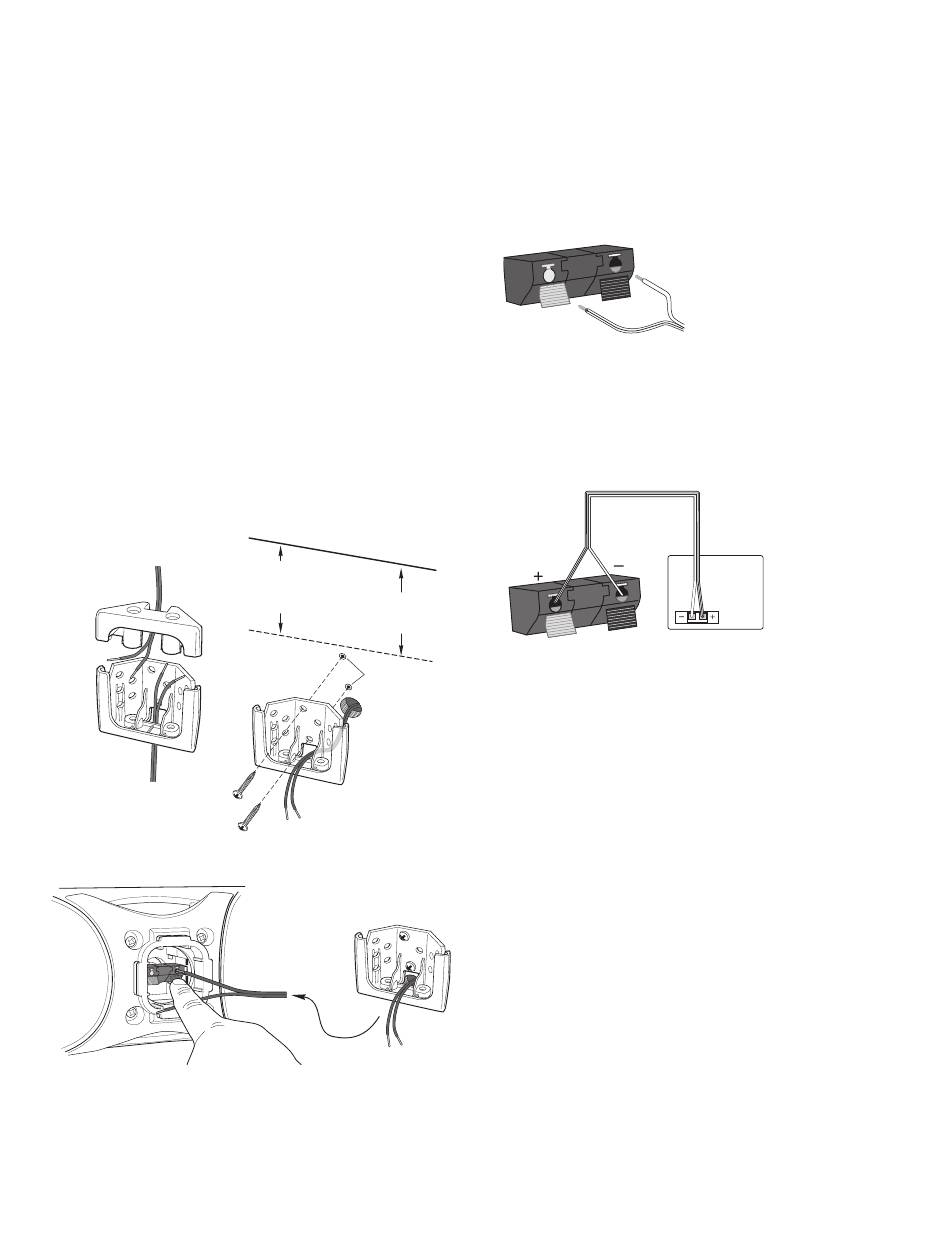

MONTAGE MURAL
Au moment de décider de l'emplacement du haut-parleur JBL Control NOW,
prendre soin DE NE PAS installer le support de montage à près de 7,6 cm (3")
(horizontal) et 21,6 cm (8-1/2") (vertical) du plafond. Tout rapprochement autre
que les distances minimales ne fournira pas l'espace requis pour placer et faire
glisser l'haut-parleur JBL Control NOW dans le support de montage.
MISE EN GARDE
Le client est responsable du choix et de l'utilisation appropriée du matériel de
montage (disponible dans les quincailleries), de monter convenablement et sans
encombre les haut-parleurs au mur. L'haut-parleur JBL Control NOW avait été
conçu pour être facilement installé.
Cependant, si vous êtes incapable de comprendre clairement et entièrement
et de suivre les instructions de ce manuel, ou si vous êtes incertain de votre
capacité à bien installer ces haut-parleurs, veuillez contacter votre revendeur
ou un installateur qualifi é. SVP n'utilisez aucun outil électrique pendant l'instal-
lation. Les outils électriques peuvent exercer une pression de serrage excessive
et inutile qui, tour à tour, peut endommager les attaches ou d'autres pièces et
accessoires, réduisant leur puissance et causant une éventuelle défaillance de
l'attache ou de la pièce. Une attache ou une pièce défaillante ou endommagée
peut ne pas être capable de fonctionner tel que conçu, et peut conduire à une
mauvaise installation.
1. Diriger le câblage à l'emplacement souhaité pour monter l'enceinte JBL Control
NOW.
2. À l'aide d'un palier, fi xer le support de montage au mur. S'assurer qu'on
utilise un point d'ancrage approprié.
Assemblage
7,6 cm (3") Distance
du support de
minimale du plafond au
montage à l'angle/
dessus du support
au mur
(montage horizontal)
REMARQUE: Il existe deux trous
d'accès de câble prévus dans
l'assemblage du montage mural.
3. Connecter les fi ls à l'haut-parleur JBL Control NOW.
4
IMPORTANTE REMARQUE: S'assurer que tous les appareils sont hors tension
avant de procéder aux connexions. Pour les connexions du l'haut-parleur, uti-
liser un fi l d'haut-parleur de haute qualité doté du codage de polarité. Le côté
du fi l avec une corniche ou tout autre codage est généralement considéré
polarité positive (c'est-à-dire, +).
REMARQUE: Au besoin, consulter votre distributeur local de JBL au sujet du
câble de l'haut-parleur et des options de connexion de l'haut-parleur.
1. Plaquette de connexion 6mm
(1/4") de fi l
2. Appuyer et enfoncer le connecteur
3. Insérer le bout décommis; lâcher
le connecteur d'enfoncement
ROUGE = +
Rainure = +
amplifi cateur, récepteur et poste de télévision pour confi rmer les procédures
de connexion.
IMPORTANTE RAMARQUE: Ne pas inverser les polarités
(c'est-à-dire + pour – ou – pour +) lors des connexions. Faire ainsi occasion-
nera des images de mauvaise qualité et une restitution diminuée des graves.
Branchement
standard
Enceinte
(vue arrière)
21,6 cm (8-1/2") Distance
minimale du plafond au
dessus support (montage
vertical)
ROUGE = +
Points d'ancra-
ges appropriés
Les haut-parleurs ont des bornes codées qui
acceptent une variété de connecteurs de
câble. La connexion la plus vulgaire est pré-
sentée dans le diagramme de gauche. Pour
NOIR = -
garantir une polarité appropriée connecter
chaque borne + derrière l'amplifi cateur ou le
récepteur au borne (rouge) +respective de
chaque haut-parleur, comme illustré.
Pas de rainure = -
Connecter les bornes (noires) – de la même
manière. Reportez vous aux guides de l'utili-
Fil de l'enceinte
sateur qui avaient été inclus dans votre
(Vu d'un seul canal)
Rainure = +
Pas de rainure = -
Ampli-tuner
(vue arrière)
NOIR = -
Le schéma de câblage
montre les connexions de
polarité pour un canal d'un
stéréo ou d'un système de
cinéma à domicile.
