Montage En Demi Cercle - JBL CONTROL Série Manuel De L'utilisateur

MONTAGE EN DEMI CERCLE

(HORIZONTAL OU VERTICAL)
REMARQUE: Déterminer si vous connecterez les haut-parleurs comme un
canal simple ou deux canaux séparés, et suivre les instructions appropriées
aux pages suivantes.
CONNECTER COMME UN CANAL SIMPLE
MISE EN GARDE
Le client est responsable du choix et de l'utilisation appropriée du matériel de
montage (disponible dans les quincailleries), de monter convenablement et sans
encombre les haut-parleurs au mur. L'enceinte JBL Control NOW avait été conçu
pour être installé facilement. Cependant, si vous êtes incapable de comprendre
clairement et intégralement et de suivre les instructions de ce manuel, ou si
vous êtes incertain de votre capacité à bien installer ces haut-parleurs, veuillez
contacter votre revendeur ou un installateur qualifi é. SVP n'utilisez aucun outil
électrique pendant l'installation. Les outils électriques peuvent exercer une
pression de serrage excessive et inutile qui, tour à tour, peut endommager les
attaches ou d'autres pièces et accessoires, réduisant leur puissance et causant
une éventuelle défaillance de l'attache ou de la pièce. Une attache ou une pièce
défaillante ou endommagée peut ne pas être capable de fonctionner tel que
conçu, et peut conduire à une mauvaise installation.
(2) Vis #10-32 x 13 mm
(1/2")
Au moment de décider de l'emplacement de l'enceinte JBL Control NOW, prendre
soin DE NE PAS installer le support de montage à près de 7,6 cm (3") (horizon-
tal) et 21,6 cm (8-1/2") (vertical) du plafond. Tout rapprochement autre que les
distances minimales ne fournira pas l'espace requis pour placer et faire glisser
l'enceinte JBL Control NOW dans le support de montage.
7,6 cm (3") Distance
minimale à partir du plafond
(montage horizontal)
10

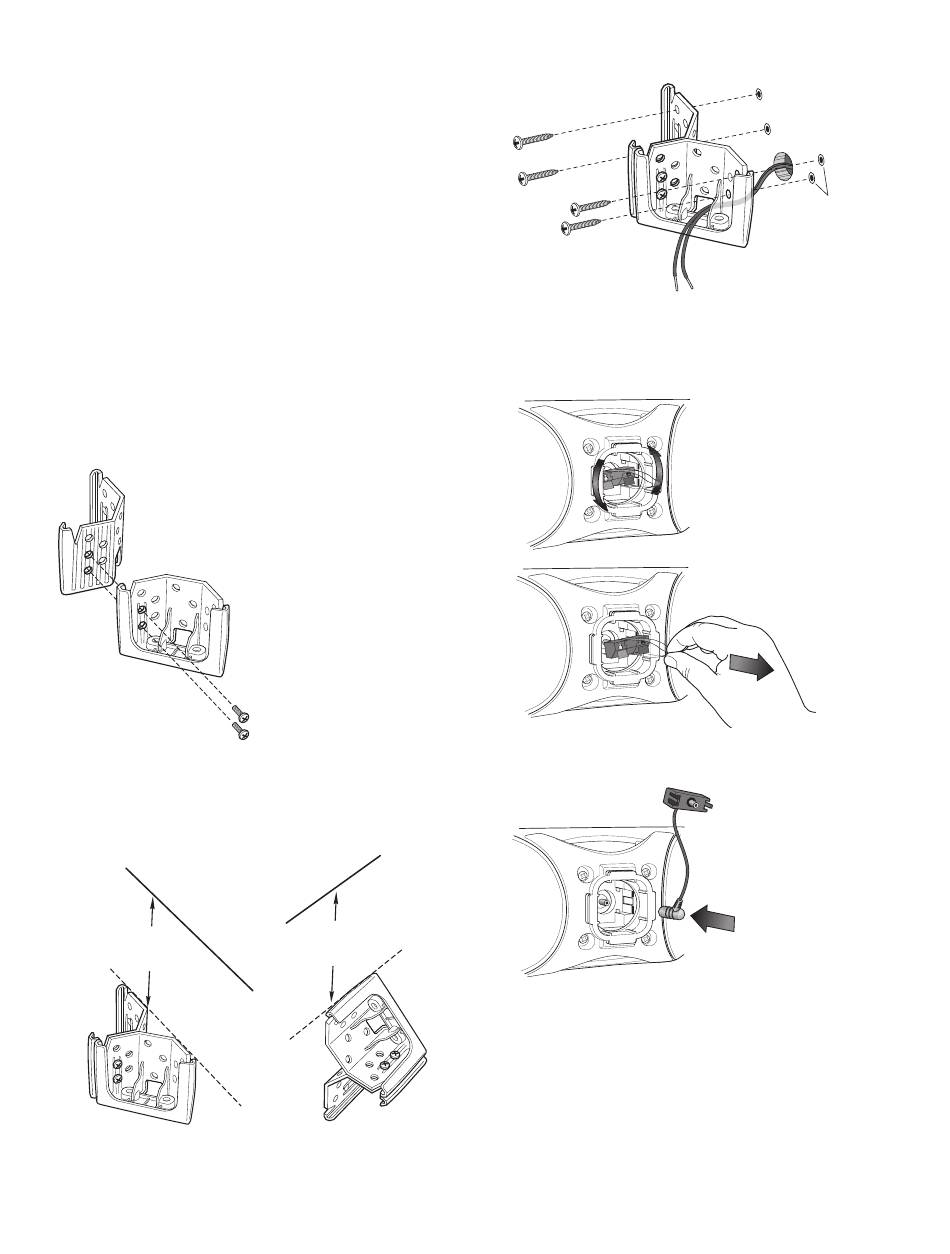

1. Fixer ensemble deux supports de
montage à l'angle/au mur en utilisant
deux vis #10-32 x 13 mm (1/2") four-
nies, comme illustré. Fixer le support
de montage au mur.
21,6 cm (8-1/2") Distance
minimale à partir du plafond
(montage vertical)
2. Fixer le support de montage au mur. S'assurer qu'on utilise les points d'ancrages
appropriés.
3. Ôter l'ensemble de bornes à l'arrière de tous les haut-parleurs. L'ensemble de
bornes est enlevé en le rotant légèrement dans le sens contraire des aiguilles
d'une montre. Utiliser la barrette plastique transparente pour tirer l'ensemble,
comme illustré.
4. Connecter le petit bout de l'adaptateur de câblage à plusieurs unités à l'un
des haut-parleurs arrière, comme illustré.
Points d'ancrages
appropriés
