Mesurer l'Amplitude d'un Signal
Pour mesurer l‟amplitude, suivez les étapes ci-dessous :
1.
Appuyez sur le bouton « CURSORS » (curseurs) pour voir le
menu curseur.
2.
Appuyez sur le bouton « Mode » et sélectionnez « Manual »
(manuel).
3.
Appuyez sur le bouton d‟option « Type » et sélectionnez
« Voltage » (tension)
4.
Appuyez sur le bouton d‟option « Source » et sélectionnez CH1
(voie 1).
5.
Appuyez sur le bouton d‟option « CurA » et tournez la roue
« Universelle » pour placer le curseur A sur la plus haute crête du
signal.
6.
Appuyez sur le bouton d‟option « CurB » et tournez la roue
« Universelle » pour placer le curseur B sur la plus basse crête du
signal.
Vous pouvez voir les mesures suivantes en haut à gauche de l‟écran :
●La tension delta (tension crête à crête du signal)
● La tension au curseur A.
●La tension au curseur B.

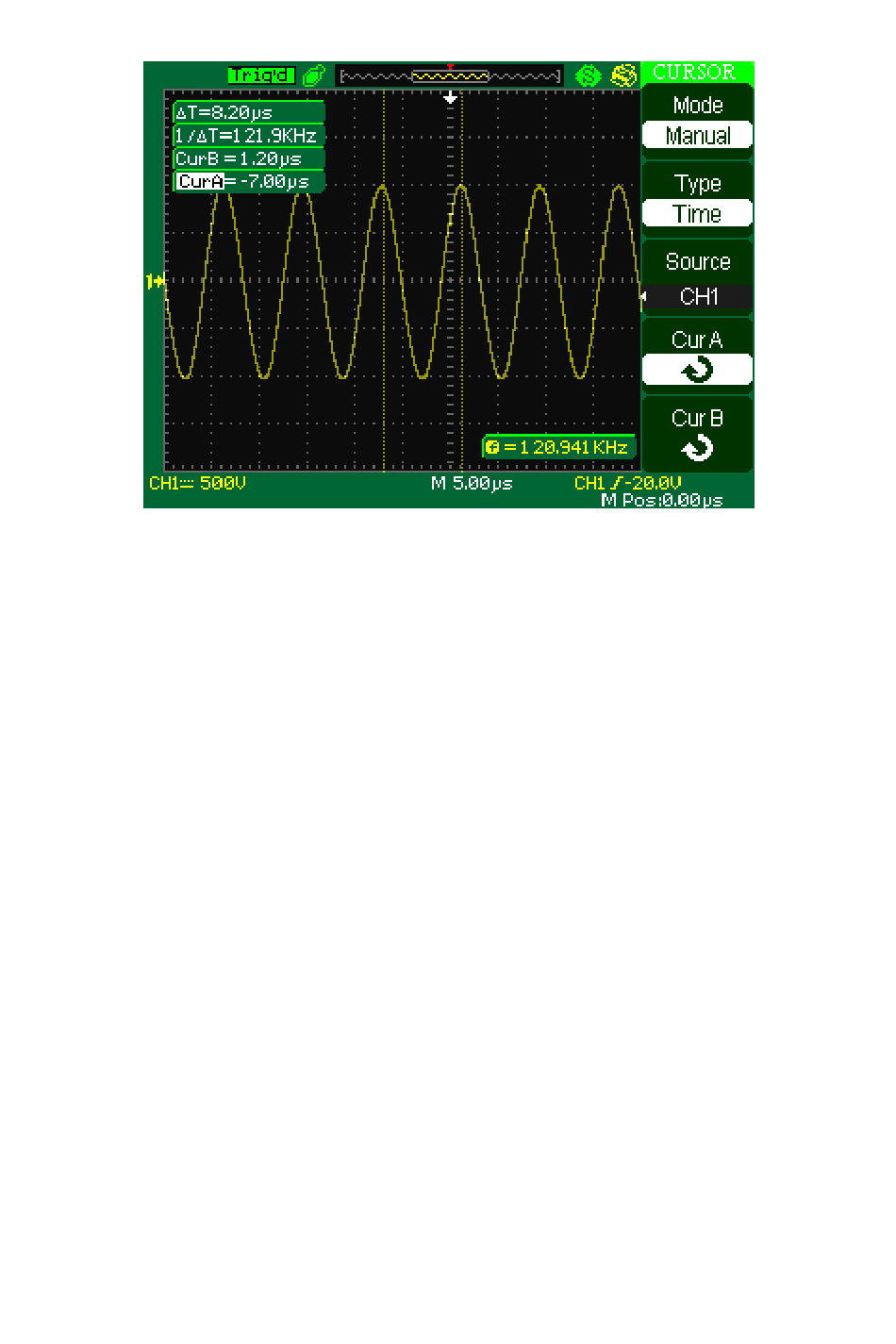

Figure 82 - Écran de Menu Curseur 1
