Fissare il prodotto utilizzando i tre punti
utilizzando l'attacco da barra DIN, in modo da garantire una corretta dissipazione del
calore. Per facilitare il montaggio utilizzare la dima del prodotto qui sotto:
LED
LED di alimentazione
LED di tele-alimentazione
LED del livello RF d'ingresso
LED della potenza ottica ricevuta
LED Lock del segnale RF disponibile al ricevitore
LED del livello RF di uscita

INSTALLAZIONE DEL PRODOTTO

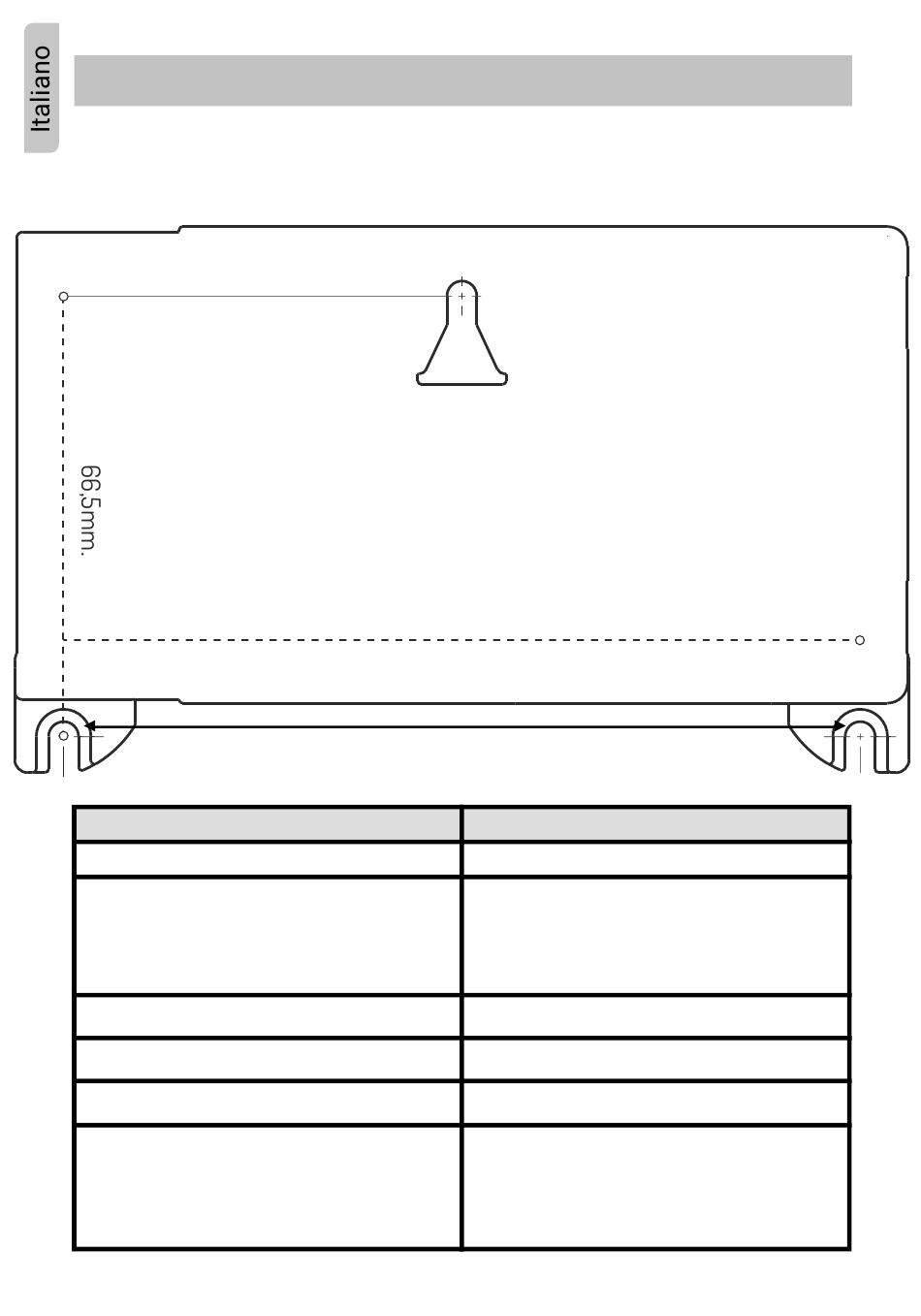

DIMA DEL PRODOTTO
appositi di fissaggio
120mm
DESCRIZIONE
Presenza dell'alimentazione del prodotto.
Tele-alimentazione sull'ingresso UHF del OPT-3US-TX
e sull'ingresso T+S del OPT-T+S-TX-PLUS. Il led spento
con tele-alimentazione abilitata , indica la presenza di
un corto-circuito o un eccessivo assorbimento
sull'ingresso
Indica che il livello RF totale di ciascun ingresso è
all'interno del range operativo.
Indica che la potenza ottica ricevuta è all'interno del
range operativo.
Indica che è collegato il segnale d'antenna nel
trasmettitore ottico
Indica che il livello RF totale di uscita è mantenuto
costante al livello nominale. Si tenga presente che alla
potenza ottica minima il LED può risultare spento anche
in presenza di segnale RF. In tale situazione il livello RF
totale di uscita potrebbe essere leggermente inferiore
a quello nominale.
4
a parete o
