Déploiement du réseau

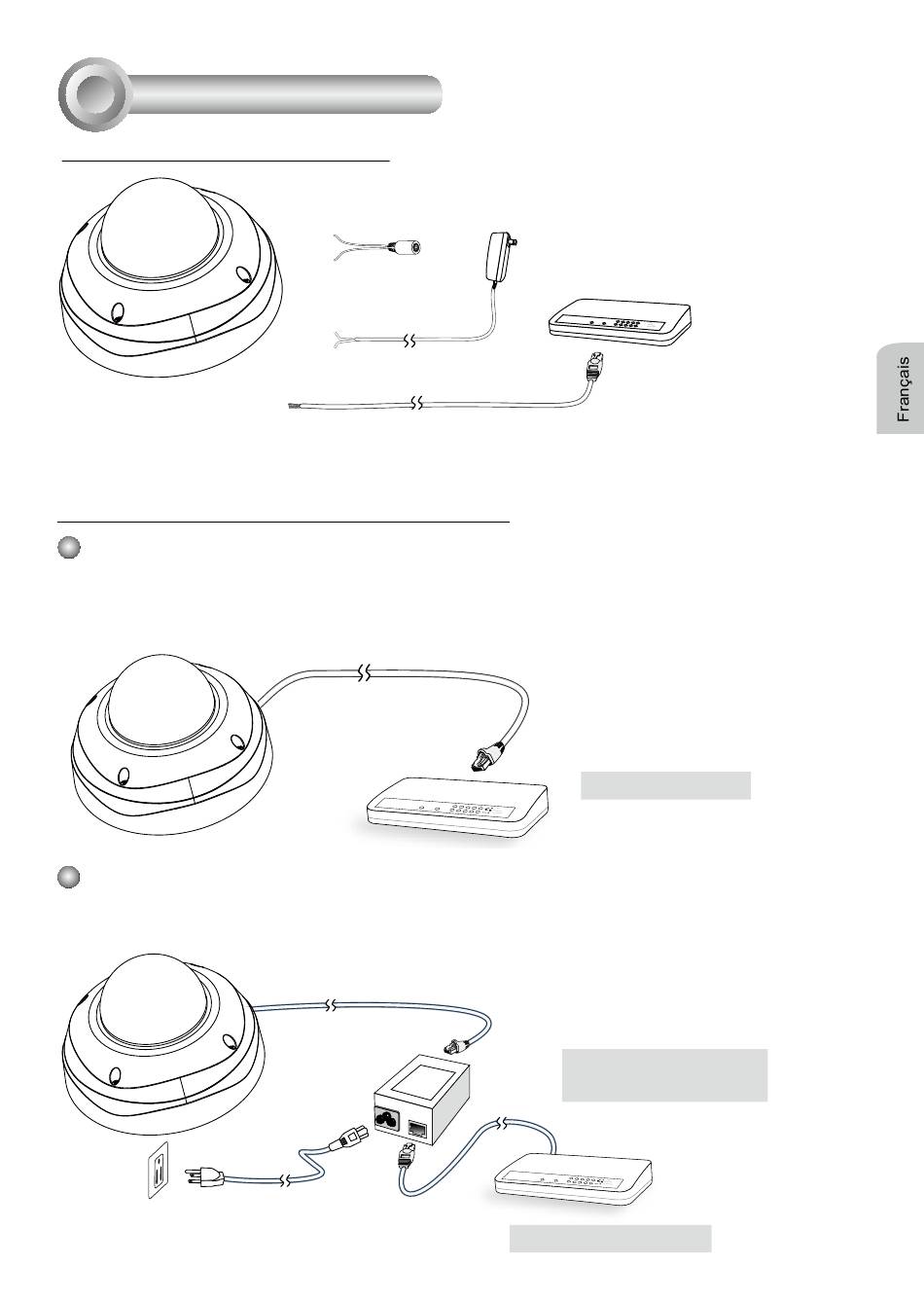

Branchements généraux (sans PoE)
1. Connectez le câble RJ45 à un Switch.
Alimentation électrique par câble Ethernet (PoE)
Lors de l'utilisation d'un commutateur PoE
La caméra est compatible PoE, ce qui permet la transmission d'électricité et de données par le
même câble Ethernet. Consultez l'illustration suivante afin de brancher la caméra à un commuta-
teur PoE par le biais d'un câble Ethernet.
Lors de l'utilisation d'un commutateur non PoE
Utilisez un injecteur de puissance PoE (optionnel) pour faire le branchement entre la caméra et le
commutateur non PoE.
DC 12V
Broche 1
Broche 2
Broche 3
Broche 4 AC 24V±10%
2. Connectez les câbles AC au bornier comme
une source d'énergie alternative. Les câbles
IO sont fournis par l'utilisateur.
Commutateur non PoE
FR - 47
Commutateur non PoE
Ethernet
Commutateur PoE
Injecteur de puissance
PoE (optionnel)
