Déploiement du réseau

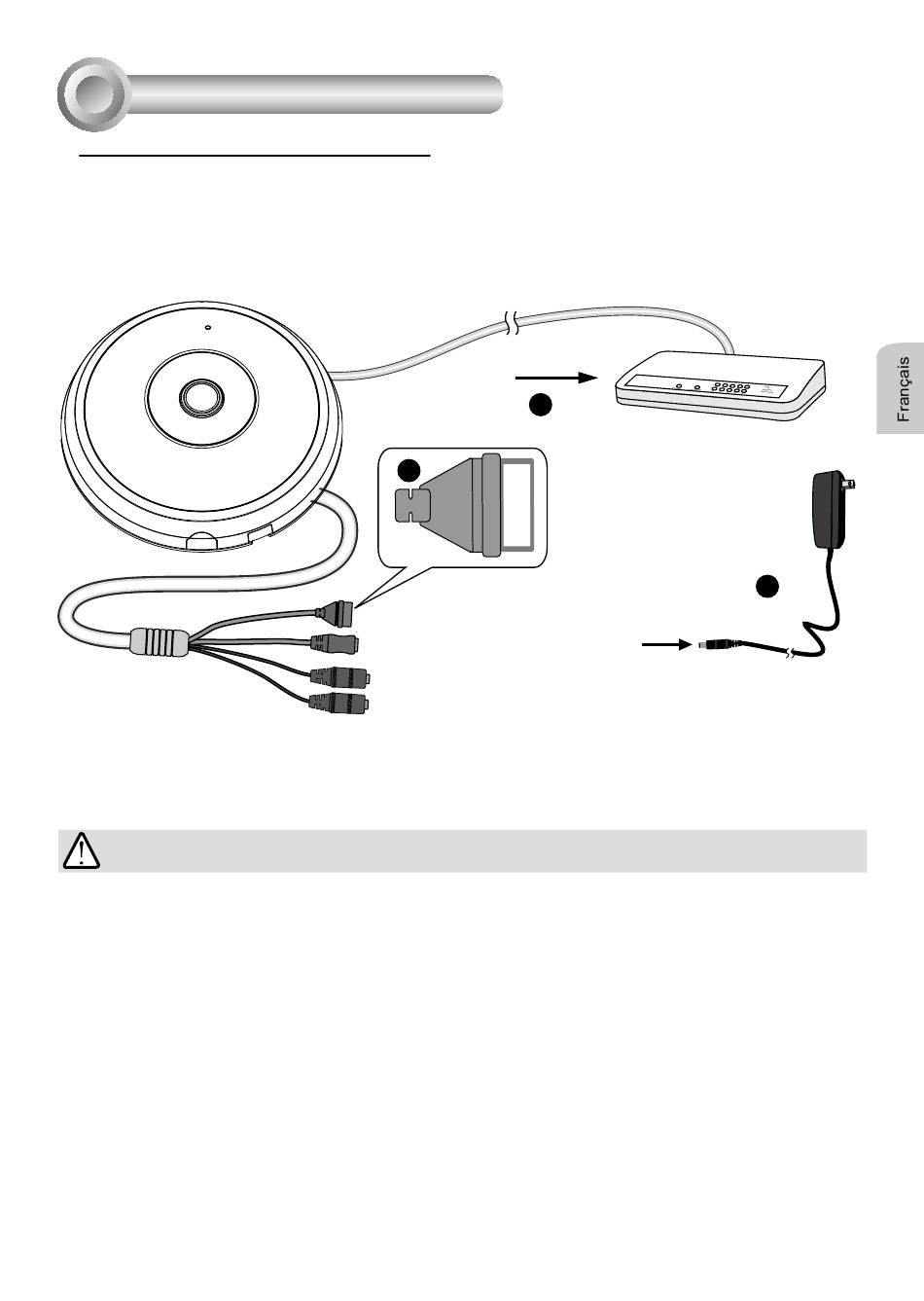

Branchements généraux (sans PoE)
1. Connectez le câble RJ45 à un Switch.
2. Connectez le câble d'alimentation de la caméra réseau à une prise d'alimentation.
3. Si vous disposez de périphériques externes, comme des capteurs et des alarmes, connectez-
les au bloc de connexion E/S général.
IMPORTANT :
Si l'alimentation CC est sé l ectionné e , elle doit é t re conforme é : O/P:12VCC, 2A min.,L.P.S. par IEC 60950-1.
1
+3V3 : Alimentation, 3.3V DC
3
+3V3
DO : sortie numérique
DO
D I : entrée numérique
D1
GND : Terre
GND
E/S générales Bloc termninal
Prise du cordon
d'alimentation (noir)
Entrée micro (rose)
Sortie audio (vert)
FR - 43
