3.2 Installation des étriers de dégagement
Les étriers de dégagement supérieurs doivent être formés et fixés au
foyer, avant d'installer le foyer dans l'ouverture encadrée.
NOTE: Si vous prévoyez installer un kit de bordures de finition
(optionnel), consultez lala section 4.2, Installation du kit de bordures
de finition nº B41-FTK (optionnel) á la page 24, avant d'installer les
étriers de dégagement, les écrans thermiques du linteau et la pièce
isolante.
1.
Retirez et conservez les (4) vis retenant les écrans thermiques et
les étriers de dégagement supérieurs.
ÉTRIERS DE DÉGAGEMENT (TEL QUE LIVRÉS)
ÉTRIERS DE DÉGAGEMENT (INSTALLÉS)

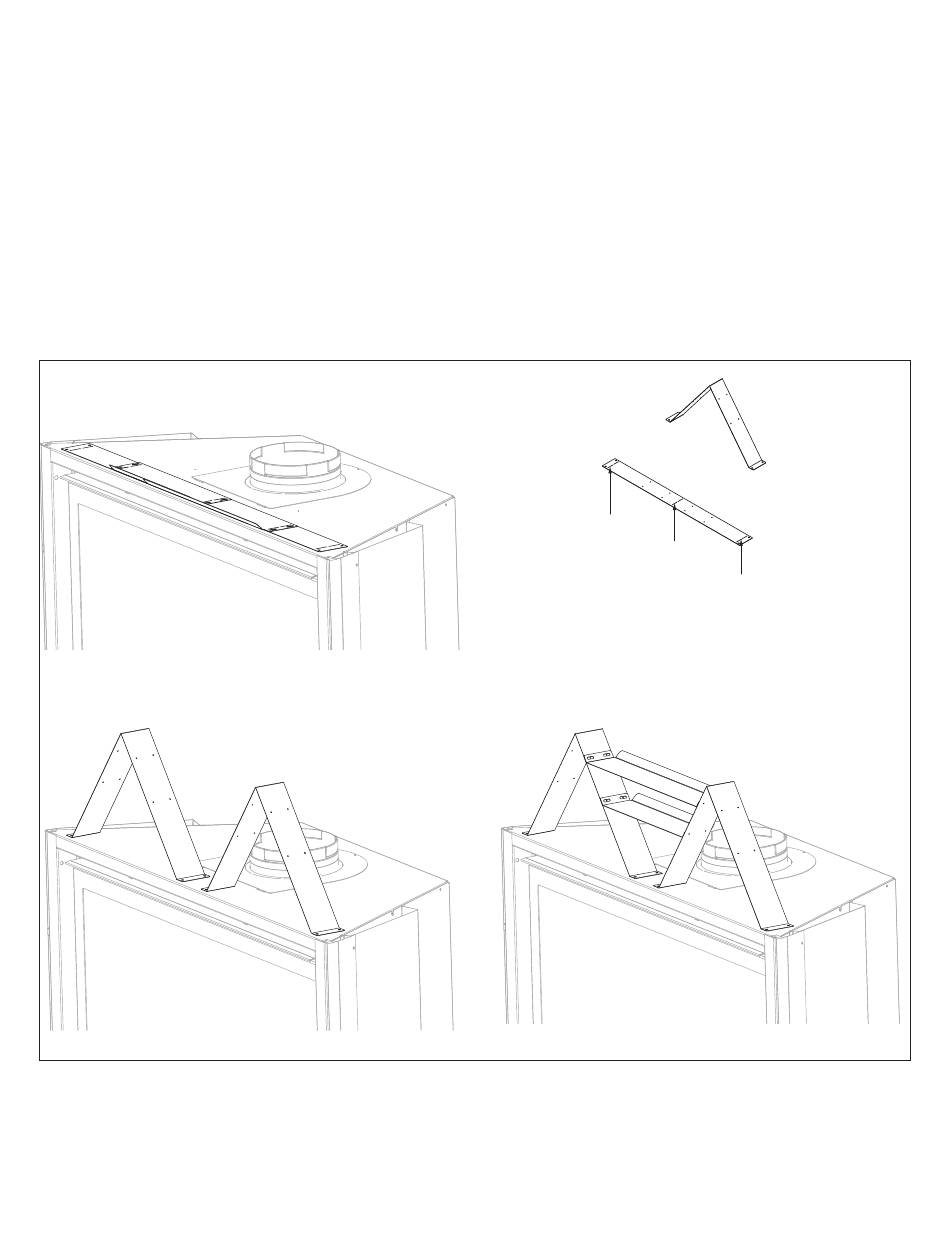

Figure 3.1, Assemblage et installation des étriers de dégagements
12 ENCADREMENT
2.
Formez les étriers de dégagement supérieurs en les pliants aux
perforations.
3.
Alignez les trous des étriers de dégagement formés avec les
trous sur le dessus du foyer. Fixez en place avec les (4) vis retirées
précédemment, ainsi que les (4) vis situées sur le dessus du foyer.
4.
Former les écrans thermiques des étriers de dégagement tel que
montré à l'illustration 4. Le rebord plié des écrans thermiques
doit être dirigé vers le haut et l'arrière du foyer.
5.
Alignez les trous des écrans thermiques formés avec les trous des
étriers de dégagement supérieurs. Fixez en place avec les (8) vis
fournies dans le paquet de composants du foyer.
