4. Description, conseils d'utilisation et caractéristiques techniques

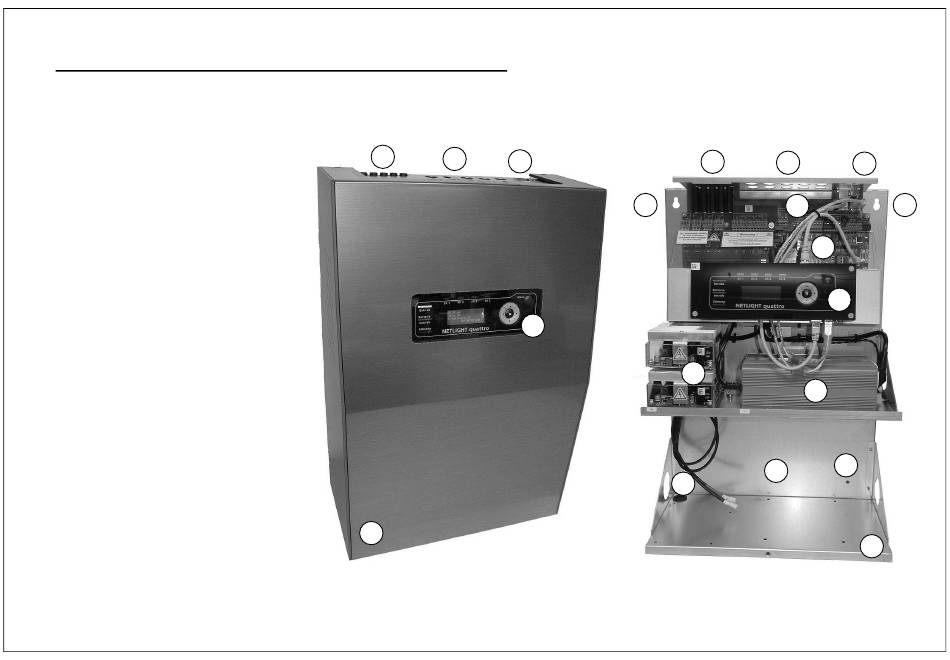

4.1 Aperçu du Quattro
Dimensions du boîtier :
H – 605 mm
L – 410 mm
P – 205 mm
sans presse-étoupe
sans boîtier d'expansion
Boîtier d'expansion
H – 250mm
L – 410 mm
P – 205 mm
1.
Fusibles
2.
Entrée de câbles
3.
Raccordement USB/réseau
4.
Orifices de fixation (serrure 12/7 mm)
5.
Espace de raccordement
6.
Platine de base
7.
Écran/affichage et panneau de commande
8.
Chargeur (option avec un 2e chargeur)
9.
Onduleur
10. Orifices de fixation (trou de 7 mm)
11. Compartiment batterie pour max. 4x 12 V 17-18Ah
12. Capot du boîtier
13. Support du boîtier
1
2
3
7
12
1
2
4
5
6
8
9
11
10
Anlagendokumentation quattro V13_FR (004) / Page 19
3
4
7
10
13
